本申請屬于半導體領域，具體涉及一種半導體工藝方法及半導體工藝設備。

背景技術：

1、在半導體制造工藝中，熱磷酸廣泛應用于氮化硅(si3n4)硬掩模的去除，這是由于磷酸具有良好的氮化硅、二氧化硅(sio2)刻蝕選擇比，在sti制程中可以很好的去除si3n4，同時保留sio2，而不會影響后面的工藝。因此磷酸濕法刻蝕機臺在一些先進制程中仍然有著不可替代的重要作用。

2、磷酸與氮化硅的反應方程式為從反應方程式中可以看出，在氮化硅刻蝕反應中參與反應的主要物質是水，而磷酸作為一種催化劑使用，因此，氮化硅的刻蝕速率主要與磷酸藥液溫度及磷酸藥液中水含量相關；其中，磷酸藥液中水含量越高，沸點越低，越不能保持較高的反應溫度；同理，溫度越高，水蒸發的越快，磷酸藥液中的水含量越低，也會降低反應速率。

3、在實際生產中，一般將磷酸藥液的溫度控制在低于沸點附近的溫度進行工藝。例如，將89％的磷酸藥液的溫度穩定在165℃左右，這種工藝存在以下兩方面問題：①磷酸刻蝕速率(etch?rate)在58a/min左右，工藝時間在40-50min，嚴重降低機臺工藝效率；②在高溫下磷酸藥液穩定性不易控制，為了保持刻蝕速率穩定性，需要不斷向磷酸藥液中補水，當磷酸藥液中水含量升高時，磷酸藥液的沸點降低。然而，加熱器的設定溫度不變，磷酸藥液會處于沸騰狀態，從而導致晶圓在沸騰磷酸藥液的作用下出現跳片、破片等現象，容易導致安全問題。

技術實現思路

1、本申請實施例的目的是提供一種半導體工藝方法及半導體工藝設備，至少能夠解決磷酸藥液溫度與含水量無法平衡，導致工藝效率低或者出現跳片、破片現象等問題。

2、為了解決上述技術問題，本申請是這樣實現的：

3、本申請實施例提供了一種半導體工藝方法，用于通過工藝藥液對工藝腔體內的晶圓進行工藝處理；

4、所述半導體工藝方法包括：

5、制備濃度為第一濃度，溫度為第一溫度的工藝藥液；

6、將所述工藝腔體內的壓力由常壓增大至預設壓力，并將所述工藝藥液由所述第一溫度升高至第二溫度；

7、通過加壓、加熱后的工藝藥液對所述工藝腔體內的晶圓進行工藝處理。

8、本申請實施例還提供了一種半導體工藝設備，包括：

9、工藝腔體，用于提供密封的工藝環境；

10、承載裝置，設于所述工藝腔體內，用于承載晶圓；

11、壓力調節裝置，用于對所述工藝腔體內的壓力進行調節，使壓力由常壓增大至預設壓力；

12、溫度調節裝置，用于對所述工藝腔體內預設壓力狀態下第一濃度和第一溫度的工藝藥液進行溫度調節，使所述工藝藥液由所述第一溫度升高至第二溫度。

13、本申請實施例可以讓晶圓在高溫、高壓、高含水量的工藝藥液中進行工藝，與相關技術中的工藝條件相比，高壓環境可以升高工藝藥液的沸點，從可以使晶圓可以在更高溫度、更低濃度的工藝藥液中進行工藝，此工藝條件下的刻蝕速率更高、工藝時間得到縮短，提升了機臺跑貨效率，同時，高含水量使得工藝藥液溫度低于沸點，使得工藝藥液不會處于沸騰的臨界點，從而使工藝藥液狀態更加平穩，工藝過程更加安全。

技術特征：

1.一種半導體工藝方法，用于通過工藝藥液對工藝腔體(100)內的晶圓進行工藝處理，其特征在于，所述半導體工藝方法包括：

2.根據權利要求1所述的半導體工藝方法，其特征在于，所述制備濃度為第一濃度，溫度為第一溫度的工藝藥液，包括：

3.根據權利要求1所述的半導體工藝方法，其特征在于，所述半導體工藝方法還包括：

4.根據權利要求1所述的半導體工藝方法，其特征在于，所述半導體工藝方法還包括：

5.根據權利要求1所述的半導體工藝方法，其特征在于，在對晶圓進行工藝處理的步驟之后，所述半導體工藝方法還包括：

6.根據權利要求1所述的半導體工藝方法，其特征在于，所述壓力由常壓增大至預設壓力，包括：

7.一種半導體工藝設備，其特征在于，包括：

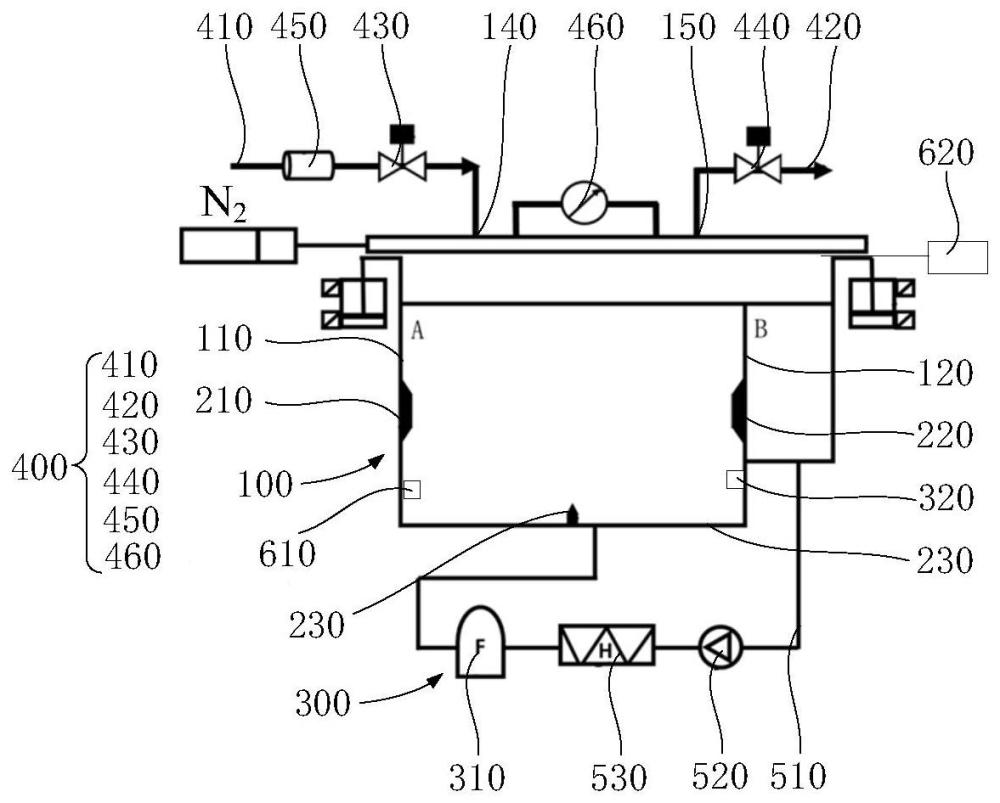

8.根據權利要求7所述的半導體工藝設備，其特征在于，所述工藝腔體(100)具有相對設置的第一側壁(110)和第二側壁(120)，以及底壁(130)；

9.根據權利要求7所述的半導體工藝設備，其特征在于，所述壓力調節裝置(400)包括進氣管路(410)、出氣管路(420)、進氣控制閥(430)、出氣控制閥(440)、增壓泵(450)和壓力檢測元件(460)；

10.根據權利要求7所述的半導體工藝設備，其特征在于，所述溫度調節裝置(300)包括加熱元件(310)和溫度檢測元件(320)；

11.根據權利要求7所述的半導體工藝設備，其特征在于，所述半導體工藝設備還包括注水泵(620)和濃度檢測元件(610)；

技術總結
本申請公開了一種半導體工藝方法及半導體工藝設備，涉及半導體領域。一種半導體工藝方法，用于通過工藝藥液對工藝腔體內的晶圓進行工藝處理；所述半導體工藝方法包括：制備濃度為第一濃度，溫度為第一溫度的工藝藥液；將所述工藝腔體內的壓力由常壓增大至預設壓力，并將所述工藝藥液由所述第一溫度升高至第二溫度；通過加壓、加熱后的工藝藥液對所述工藝腔體內的晶圓進行工藝處理。本申請至少能夠解決磷酸藥液溫度與含水量無法平衡，導致工藝效率低或者出現跳片、破片現象等問題。

技術研發人員：王雅,李淵
受保護的技術使用者：北京北方華創微電子裝備有限公司
技術研發日：
技術公布日：2025/4/28
