本發明一般涉及工業過程控制和監測系統。更具體地，本發明涉及在這樣的系統中使用的無線過程現場設備。

背景技術：

1、在工業設置中，過程控制系統用于監測和控制工業過程和化學過程的庫存和操作等。通常，執行這些功能的系統使用分布在工業過程中的關鍵位置處的現場設備，該現場設備通過過程控制回路連接到控制室中的控制電路。術語“現場設備”是指在分布式控制或過程監測系統中執行功能的任何設備，包括用于工業過程的測量、控制和監測的所有設備。通常，這種現場設備具有現場加固罩，因此它們可以安裝在相對惡劣的室外環境中，并能夠承受在氣候上極端的溫度、濕度、振動和機械沖擊。

2、通常，每個現場設備還包括用于通過過程控制回路與過程控制器或其他現場設備或其他電路進行通信的通信電路。在一些設施中，過程控制回路還用于將經調節的電流和/或電壓輸送到現場設備，以用于向現場設備供電。過程控制回路還承載呈模擬或數字格式的數據。

3、在一些設施中，無線技術現在用于與現場設備通信。無線操作簡化了現場設備的布線和設置。當前使用無線設施，在該無線設施中，現場設備包括本地電源。然而，由于功率限制，該無線現場設備的功能可能受到限制。

4、無線現場設備可以采用本質安全的本地電源，當該電源的能量耗盡或低于選定閾值時，該電源可以是可更換的。當需要更換電池時，希望電池是易于更換的并且是本質安全的，以使得其能夠在爆炸性環境中進行更換，而無需動火作業許可或?qū)o線發射器從爆炸性環境中移除?？商娲?，一些無線現場設備可以使用不是本質安全型的電池作為電源。

5、本質安全是指現場設備在潛在不穩定環境中安全操作的能力的術語。例如，現場設備在其中操作的環境有時可能非常不穩定，以至于錯誤的火花或電氣部件足夠高的表面溫度可能會導致環境點燃并產生爆炸。為了確保此類情況不會發生，制定了本質安全規范。遵守本質安全要求有助于確保：即使在故障條件下，電路或設備本身也不會點燃不穩定環境。本質安全要求的一個規范在由factory?mutual?research在1988年10月頒布的approval?standard?intrinisically?safe?apparatus?and?associated?apparatus?foruse?in?class?i,ii?and?iii,division?1hazardous(classified)locations,class?3610中列出。還考慮了適應遵守附加的工業標準，諸如加拿大標準協會和歐洲cenelec標準。

6、許多無線現場設備被規定用于1級和0區區域。這意味著可能存在爆炸性氣體，并且非常嚴格的標準被應用于在這些區域中使用的電子裝備。如果電池不符合特定的能量限制標準，或者在掉落時沒有得到適當?shù)谋Ｗo(hù)以免損壞的話，則在沒有獲得動火作業許可并采取措施暫時降低該區域的等級下，不能將其帶入1級或0區區域。這是一個耗時且成本高昂的過程。雖然有一些商用電池可以滿足本質安全認證的短路溫升要求，但當從小到2到3英尺的高度跌落時，它們很容易損壞，因為電池正極端子通常用易碎的玻璃-金屬密封件進行密封。

7、為無線現場設備供電的另一個挑戰是固定電池。無線現場設備通常安裝在非常惡劣的工業環境中。由于無線現場設備的電池預計可以使用10年之久，因此與電池連接的長期可靠性是非常重要的。微動腐蝕是當連接的配合部分相對彼此非常輕微地移動時可能發生的一種現象。當這種情況發生時，連接器的配合界面上的保護涂層會被擾動，從而導致腐蝕的形成，該腐蝕最終導致接觸電阻增加，并且電池?zé)o法再為現場設備供電。

技術實現思路

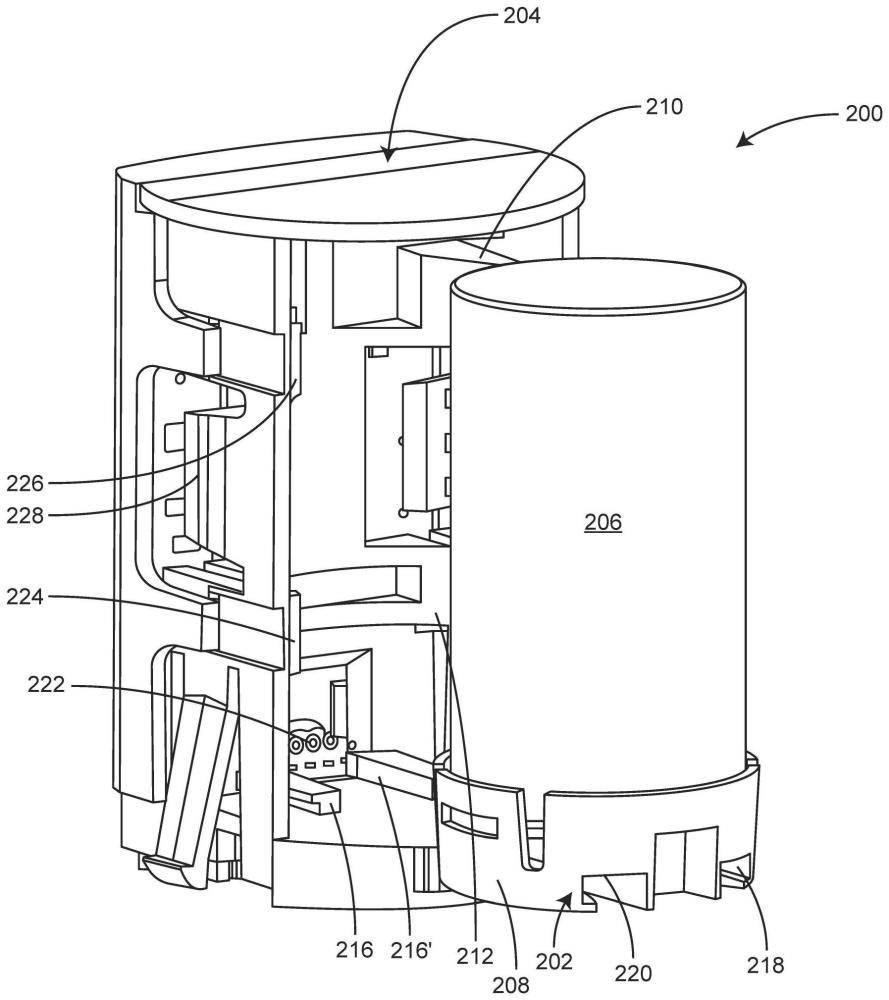

1、一種用于現場設備的本質安全型電池組件，所述本質安全型電池組件包括本質安全型電池和聚合物底座。在一示例中，聚合物底座可移除地連接到本質安全型電池并且具有至少一個保持機構，該保持機構被配置成接合本質安全型電池。在另一示例中，聚合物結構具有至少一個電池彈出機構，該電池彈出機構被配置成彈出本質安全型電池。還提供了一種現場設備。

技術特征：

1.一種用于現場設備的本質安全型電池組件，所述本質安全型電池組件包括：

2.根據權利要求1所述的本質安全型電池組件，其中，所述至少一個保持機構包括多個保持機構，并且其中，所述多個保持機構被配置成接合所述本質安全型電池的外徑。

3.根據權利要求2所述的本質安全型電池組件，其中，所述多個保持機構與所述本質安全型電池的所述外徑的接合產生保持力，所述保持力促使所述本質安全型電池與所述聚合物底座接觸。

4.根據權利要求3所述的本質安全型電池組件，其中，所述多個保持機構包括四個保持機構。

5.根據權利要求1所述的本質安全型電池組件，其中，所述聚合物底座還包括至少一個電池彈出機構。

6.根據權利要求5所述的本質安全型電池組件，其中，所述至少一個電池彈出機構包括一對彈出機構，所述一對彈出機構布置在所述本質安全型電池的相反側。

7.根據權利要求6所述的本質安全型電池組件，其中，當所述一對彈出機構被最大限度地向一起擠壓時，發生所述本質安全型電池的彈出。

8.根據權利要求6所述的本質安全型電池組件，其中，當由被向一起擠壓的所述彈出機構產生的力超過所述至少一個保持機構的保持力時，發生彈出。

9.根據權利要求1所述的本質安全型電池組件，其中，所述本質安全型電池包括至少一個對準部件，并且所述聚合物底座包括第二對準部件，并且其中，所述至少一個對準部件和所述第二對準部件協作，以確保將所述本質安全型電池在不旋轉的情況下插入到所述聚合物底座中。

10.一種用于現場設備的本質安全型電池組件，所述本質安全型電池組件包括：

11.根據權利要求10所述的本質安全型電池組件，其中，所述至少一個電池彈出機構包括一對彈出機構，所述一對彈出機構布置在所述本質安全型電池的相反側。

12.根據權利要求11所述的本質安全型電池組件，其中，當所述一對彈出機構被向一起擠壓時，發生所述本質安全型電池的彈出。

13.一種現場設備，包括：

14.根據權利要求13所述的現場設備，其中，所述至少一個保持機構包括多個保持機構，并且其中，所述多個保持機構被配置成接合所述本質安全型電池的外徑。

15.根據權利要求14所述的現場設備，其中，所述多個保持機構與所述本質安全型電池的所述外徑的接合產生保持力，所述保持力促使所述本質安全型電池與所述聚合物底座接觸。

16.根據權利要求13所述的現場設備，其中，所述現場設備電子器件包括無線通信電路。

17.根據權利要求13所述的現場設備，其中，所述至少一個彈出部件包括一對彈出機構，所述一對彈出機構布置在所述本質安全型電池的相反側。

18.根據權利要求17所述的現場設備，其中，當所述一對彈出機構被向一起擠壓時，發生所述本質安全型電池的彈出。

19.一種用于現場設備的電池組件，所述電池組件包括：

20.根據權利要求19所述的電池組件，其中，所述至少一個保持機構包括多個保持機構，并且其中，所述多個保持機構被配置成接合所述電池的外徑。

21.根據權利要求20所述的電池組件，其中，所述多個保持機構與所述電池的所述外徑的接合產生保持力，所述保持力促使所述電池與所述聚合物底座接觸。

22.根據權利要求21所述的電池組件，其中，所述多個保持機構包括四個保持機構。

23.根據權利要求19所述的電池組件，并且其中，所述聚合物底座還包括至少一個電池彈出機構。

24.根據權利要求23所述的電池組件，其中，所述至少一個電池彈出機構包括一對彈出機構，所述一對彈出機構布置在所述電池的相反側。

25.根據權利要求24所述的電池組件，其中，當所述一對彈出機構被最大限度地向一起擠壓時，發生所述電池的彈出。

26.根據權利要求25所述的電池組件，其中，當由被向一起擠壓的所述彈出機構產生的力超過所述至少一個保持機構的保持力時，發生彈出。

27.根據權利要求19所述的電池組件，其中，所述電池包括至少一個對準部件，并且所述聚合物底座包括第二對準部件，并且其中，所述至少一個對準部件和所述第二對準部件協作，以確保所述電池在不旋轉的情況下插入到所述聚合物底座中。

技術總結
一種用于現場設備的本質安全型電池組件，所述本質安全型電池組件包括本質安全型電池和聚合物底座。在一示例中，聚合物底座可移除地連接到本質安全型電池并且具有至少一個保持機構，該保持機構被配置成接合本質安全型電池。在另一示例中，聚合物結構具有至少一個電池彈出機構，該電池彈出機構被配置成彈出本質安全型電池。還提供了一種現場設備。

技術研發人員：瑞恩·C·塔拉斯,格雷格·E·金德利,科里·M·羅賓遜,內森·K·霍爾姆,布蘭登·L·斯威克,亨·丘羅尹
受保護的技術使用者：羅斯蒙特公司
技術研發日：
技術公布日：2025/4/28
