本技術屬于打磨設備，具體為一種鋼結構打磨設備。

背景技術：

1、鋼結構部件在生產時通常都需要進行打磨操作，以提高鋼結構部件表面的光滑度，去除鋼結構部件表面的毛刺和銹跡，鋼結構種類繁多，其中，鋼管是鋼結構部件中較為常見的一種，現有打磨設備在對鋼管進行打磨時，常規操作是將鋼管的兩端通過支撐機構進行固定，然后利用打磨機構對鋼管表面進行打磨作業，該方式增加了對鋼管安裝和拆卸的步驟，而且不便于實現連續打磨作業，影響打磨效率，增加了工作人員的工作強度，因此，本申請對現有打磨設備進行了改進，提出一種鋼結構打磨設備。

技術實現思路

1、針對上述情況，為克服現有技術的缺陷，本實用新型提供一種鋼結構打磨設備，有效的解決了現有的打磨設備不便于實現連續、快速打磨的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種鋼結構打磨設備，包括打磨機構，所述打磨機構的一端設置有鋼管輸送帶一，打磨機構的另一端設置有鋼管輸送帶二，鋼管輸送帶一和鋼管輸送帶二的側邊均設置有若干鋼管限位機構，打磨機構由支撐組件、驅動調節組件和打磨組件構成，驅動調節組件固定連接于支撐組件的頂端，打磨組件連接于驅動調節組件一端的側邊。

3、優選的，所述支撐組件由支撐底座、氣缸和若干限位桿構成，氣缸固定連接于支撐底座頂端的中間位置，限位桿固定連接于支撐底座頂部的兩端。

4、優選的，所述驅動調節組件由支撐立板、伺服電機一、驅動齒輪、旋轉支撐套、外齒圈、延長支撐座、絲桿一和伺服電機二構成，支撐立板固定連接于氣缸的頂端，支撐立板套設于限位桿并與其滑動連接，伺服電機一固定連接于支撐立板側邊的一端，驅動齒輪固定連接于伺服電機一的輸出軸，旋轉支撐套通過軸承轉動連接于支撐立板的中間位置，外齒圈套設于旋轉支撐套外表面的中間位置并與驅動齒輪嚙合連接，延長支撐座固定連接于旋轉支撐套外側邊的一端，伺服電機二固定連接于延長支撐座的一端，絲桿一轉動連接于延長支撐座的內部并與伺服電機二的輸出軸固定連接。

5、優選的，所述打磨組件由限位滑座、u型支撐架、驅動電機和打磨輥構成，限位滑座滑動連接于延長支撐座的內部并套設于絲桿一，u型支撐架固定連接于限位滑座的一端，驅動電機固定連接于u型支撐架的一端，打磨輥轉動連接于u型支撐架的內部并與驅動電機的輸出軸固定連接。

6、優選的，所述鋼管限位機構由l型支撐臂、伺服電機三、絲桿二、滑塊一、滑塊二、限位輥一和限位輥二構成，伺服電機三固定連接于l型支撐臂一側的頂端，絲桿二轉動連接于l型支撐臂內部的頂端并與伺服電機三的輸出軸固定連接，滑塊一和滑塊二分別套設于絲桿二的兩端并滑動穿插于l型支撐臂，限位輥一和限位輥二分別轉動連接于滑塊一和滑塊二的底端，絲桿二為兩段式對稱螺紋結構。

7、與現有技術相比，本實用新型的有益效果是：

8、（1）、在工作中，通過設置有鋼管輸送帶一和鋼管輸送帶二，能夠?qū)崿F(xiàn)對鋼管進行支撐和連續輸送，從而實現對鋼管進行連續打磨，通過設置由l型支撐臂、伺服電機三、絲桿二、滑塊一、滑塊二、限位輥一和限位輥二構成的鋼管限位機構，能夠?qū)崿F(xiàn)對鋼管進行限位，避免鋼管發生偏移，提高打磨時的穩定性；

9、（2）、通過設置由支撐底座、氣缸和若干限位桿構成的支撐組件，能夠?qū)︱?qū)動調節組件的高度進行調節，通過設置由支撐立板、伺服電機一、驅動齒輪、旋轉支撐套、外齒圈、延長支撐座、絲桿一和伺服電機二構成的驅動調節組件，能夠?qū)崿F(xiàn)對打磨組件的位置進行調節，從而適應于對不同直徑的鋼管進行打磨，通過設置由限位滑座、u型支撐架、驅動電機和打磨輥構成的打磨組件，能夠?qū)崿F(xiàn)對鋼管進行連續、快速打磨。

技術特征：

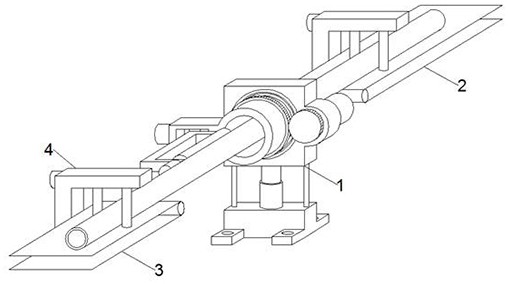

1.一種鋼結構打磨設備，包括打磨機構（1），其特征在于：所述打磨機構（1）的一端設置有鋼管輸送帶一（2），打磨機構（1）的另一端設置有鋼管輸送帶二（3），鋼管輸送帶一（2）和鋼管輸送帶二（3）的側邊均設置有若干鋼管限位機構（4），打磨機構（1）由支撐組件（5）、驅動調節組件（6）和打磨組件（7）構成，驅動調節組件（6）固定連接于支撐組件（5）的頂端，打磨組件（7）連接于驅動調節組件（6）一端的側邊。

2.根據權利要求1所述的一種鋼結構打磨設備，其特征在于：所述支撐組件（5）由支撐底座（8）、氣缸（9）和若干限位桿（10）構成，氣缸（9）固定連接于支撐底座（8）頂端的中間位置，限位桿（10）固定連接于支撐底座（8）頂部的兩端。

3.根據權利要求2所述的一種鋼結構打磨設備，其特征在于：所述驅動調節組件（6）由支撐立板（11）、伺服電機一（12）、驅動齒輪（13）、旋轉支撐套（14）、外齒圈（15）、延長支撐座（16）、絲桿一（17）和伺服電機二（18）構成，支撐立板（11）固定連接于氣缸（9）的頂端，支撐立板（11）套設于限位桿（10）并與其滑動連接，伺服電機一（12）固定連接于支撐立板（11）側邊的一端，驅動齒輪（13）固定連接于伺服電機一（12）的輸出軸，旋轉支撐套（14）通過軸承（19）轉動連接于支撐立板（11）的中間位置，外齒圈（15）套設于旋轉支撐套（14）外表面的中間位置并與驅動齒輪（13）嚙合連接，延長支撐座（16）固定連接于旋轉支撐套（14）外側邊的一端，伺服電機二（18）固定連接于延長支撐座（16）的一端，絲桿一（17）轉動連接于延長支撐座（16）的內部并與伺服電機二（18）的輸出軸固定連接。

4.根據權利要求3所述的一種鋼結構打磨設備，其特征在于：所述打磨組件（7）由限位滑座（20）、u型支撐架（21）、驅動電機（22）和打磨輥（23）構成，限位滑座（20）滑動連接于延長支撐座（16）的內部并套設于絲桿一（17），u型支撐架（21）固定連接于限位滑座（20）的一端，驅動電機（22）固定連接于u型支撐架（21）的一端，打磨輥（23）轉動連接于u型支撐架（21）的內部并與驅動電機（22）的輸出軸固定連接。

5.根據權利要求1所述的一種鋼結構打磨設備，其特征在于：所述鋼管限位機構（4）由l型支撐臂（24）、伺服電機三（25）、絲桿二（26）、滑塊一（27）、滑塊二（28）、限位輥一（29）和限位輥二（30）構成，伺服電機三（25）固定連接于l型支撐臂（24）一側的頂端，絲桿二（26）轉動連接于l型支撐臂（24）內部的頂端并與伺服電機三（25）的輸出軸固定連接，滑塊一（27）和滑塊二（28）分別套設于絲桿二（26）的兩端并滑動穿插于l型支撐臂（24），限位輥一（29）和限位輥二（30）分別轉動連接于滑塊一（27）和滑塊二（28）的底端，絲桿二（26）為兩段式對稱螺紋結構。

技術總結
本技術涉及打磨設備技術領域，且公開了一種鋼結構打磨設備，解決了現有的打磨設備不便于實現連續、快速打磨的問題，其包括打磨機構，所述打磨機構的一端設置有鋼管輸送帶一，打磨機構的另一端設置有鋼管輸送帶二，鋼管輸送帶一和鋼管輸送帶二的側邊均設置有若干鋼管限位機構，打磨機構由支撐組件、驅動調節組件和打磨組件構成，驅動調節組件固定連接于支撐組件的頂端，打磨組件連接于驅動調節組件一端的側邊；通過該打磨設備，能夠?qū)崿F(xiàn)對鋼管進行連續輸送，從而實現連續打磨作業，無需對鋼管進行安裝固定，提高操作的便利性，同時能夠適應于對不同直徑的鋼管進行打磨，提高適應性。

技術研發人員：羅明文,耿士奇,戴新怡
受保護的技術使用者：浙江大地鋼結構有限公司
技術研發日：20240428
技術公布日：2025/4/28
