本公開的實施例的方面涉及用于二次電池的片連接裝置和方法。

背景技術：

1、與未設計為可(再)充電的一次電池不同，二次(或可再充電)電池為設計為放電和再充電的電池。低容量二次電池用在便攜式小型電子裝置(諸如智能電話、功能電話、筆記本計算機、數字照相機和便攜式攝像機)中，而大容量二次電池廣泛用作用于驅動混合動力車輛和電動車輛中的電動機和用于儲存電力(例如，家庭和/或公用事業規模的電力儲存)的電源。二次電池通常包括包含正電極和負電極的電極組件、容納電極組件的殼體以及連接到電極組件的電極端子。

2、二次電池通過各種工藝制造。為了制造二次電池的主要部件(諸如電極組件)，已經廣泛使用包括連續輸送和卷繞電極板和隔膜片的方法。

3、然而，當供應給工藝的片耗盡時，在操作者向制造裝置供應新片時，要供應的新片可能在片寬度方向上與先前供應的片不匹配(例如，可能不對齊)。如果片在片寬度方向上彼此不匹配，不僅二次電池的質量由于肩線缺陷而降低，而且在解決片之間的不匹配的工藝中也會不必要地消耗大量的片，導致降低的制造效率。

4、該背景技術部分中公開的上述信息用于增強對本公開的背景的理解，因此，其可能包含不構成相關(或現有)技術的信息。

技術實現思路

1、本公開的實施例提供一種用于二次電池的片連接裝置，其避免或減輕上述問題。

2、然而，本公開要解決的技術問題不限于以上問題，并且在本文中未提及的其他問題以及本公開的將解決這些問題的方面和特征將由本領域技術人員從以下本公開的描述而清楚地理解。

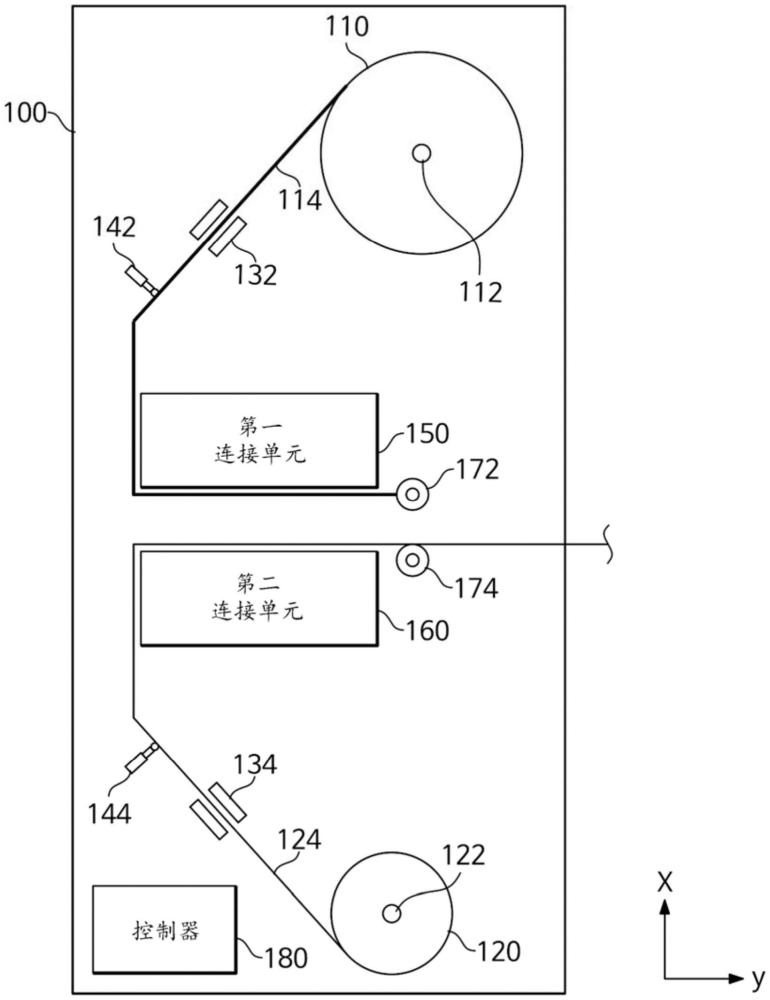

3、根據本公開的一實施例，一種用于二次電池的片連接裝置包括：第一主輥，第一片卷繞在所述第一主輥上；第二主輥，第二片卷繞在所述第二主輥上；第一校正輥，被配置以卷繞從所述第一主輥移動的所述第一片的至少一部分；第一傳感器，被配置以檢測從所述第一主輥向所述第一校正輥移動的所述第一片的位置；控制器，被配置以在所述第一片的所述至少一部分正卷繞在所述第一校正輥上時在片寬度方向上調節所述第一片的所述位置；以及連接單元，被配置以將重新定位的所述第一片與所述第二片連接。

4、所述片連接裝置可進一步包括第一卷軸，所述第一主輥安裝在所述第一卷軸上，并且所述控制器可被配置以通過使所述第一卷軸在所述片寬度方向上移動來調節所述第一片的所述位置。

5、所述片連接裝置可進一步包括第一緩沖輥，所述第一緩沖輥被配置以在所述第一卷軸的位置正被調節時調節所述第一片的張力。

6、所述連接單元可包括第一連接單元和第二連接單元，所述第一連接單元和所述第二連接單元彼此間隔開，使得所述第一片和所述第二片布置在所述第一連接單元和所述第二連接單元之間并且彼此面對。

7、所述第一連接單元和所述第二連接單元中的每個可包括吸附構件和粘合構件。

8、所述第一連接單元和所述第二連接單元中的每個可進一步包括：固定構件；以及旋轉構件，在其相對端具有第一旋轉軸和第二旋轉軸。所述旋轉構件可經由所述第一旋轉軸與所述固定構件能旋轉地連接，并且所述旋轉構件可經由所述第二旋轉軸與所述吸附構件能旋轉地連接。

9、所述吸附構件可具有吸附表面和和粘合表面，所述粘合構件粘合在所述粘合表面上，并且所述吸附表面和所述粘合表面可相對于所述第二旋轉軸面向相反的方向。

10、所述第一連接單元和所述第二連接單元中的至少一個可進一步包括用于同時切割所述第一片和所述第二片的切割構件。

11、所述第一片的切割線和所述第二片的切割線可彼此平行，所述第一連接單元的所述吸附構件可被配置以在切割所述第一片的工藝中吸附所述第一片，并且所述第二連接單元的所述吸附構件可被配置以在切割所述第二片的工藝中吸附所述第二片。

12、所述第二連接單元的所述粘合構件可將所述第一片的切割表面與所述第二片的切割表面連接。

13、根據本公開的另一實施例，一種片連接方法包括：執行試運行，所述試運行包括將從第一主輥移動的等待用于后續工藝的第一片卷繞在校正輥上；通過傳感器檢測從所述第一主輥向所述校正輥移動的所述第一片的位置；在所述第一片的至少一部分正卷繞在所述校正輥上時，通過控制器在片寬度方向上調節所述第一片的所述位置；以及通過連接單元將位置被調節的所述第一片與正從第二主輥向所述后續工藝供應的第二片連接。

14、所述連接單元可包括第一連接單元和第二連接單元，所述第一連接單元和所述第二連接單元彼此間隔開，使得所述第一片和所述第二片布置在所述第一連接單元和所述第二連接單元之間并且彼此面對。所述將所述第一片與所述第二片連接可包括：通過所述第一連接單元的吸附構件吸附所述第一片的一部分，以及通過所述第二連接單元的吸附構件吸附所述第二片的一部分。

15、所述片連接方法可進一步包括：通過將所述第一連接單元的所述吸附構件和所述第二連接單元的所述吸附構件彼此接近移動，使所述第一片的所述一部分與所述第二片的所述一部分接觸。

16、在所述將所述第一片與所述第二片連接中，所述第一片和所述第二片可通過所述連接單元的切割構件同時被切割。

17、所述第一片和所述第二片的切割方向可對應于與所述第一片和所述第二片之間的接觸表面垂直的方向。

18、所述將所述第一片與所述第二片連接可進一步包括：在切割所述第一片和所述第二片之后，通過所述校正輥收集被切割的所述第一片的連接到所述校正輥的部分。

19、所述將所述第一片與所述第二片連接可進一步包括：通過所述第一連接單元的所述吸附構件將被切割的所述第一片的一部分和被切割的所述第二片的一部分一起吸附；以及通過使所述第二連接單元的粘合構件朝所述第一連接單元的所述吸附構件移動，將所述第一片的切割表面與所述第二片的切割表面連接。

20、在所述第一片和所述第二片連接之后，所述第一片可被供應到所述后續工藝。

21、所述片連接方法可進一步包括：將等待用于所述后續工藝的第三片圍繞所述第二主輥布置；以及將所述第三片與所述第一片連接。

22、所述將所述第三片與所述第一片連接可包括：通過所述連接單元將位置被調節的所述第三片與正從所述第一主輥向所述后續工藝供應的所述第一片連接。

23、然而，本公開的方面和特征不限于上述那些，并且本領域技術人員將從下述詳細描述清楚地理解本文中未提及的其他方面和特征。

技術特征：

1.一種用于二次電池的片連接裝置，包括：

2.根據權利要求1所述的片連接裝置，進一步包括第一卷軸，所述第一主輥安裝在所述第一卷軸上，

3.根據權利要求2所述的片連接裝置，進一步包括第一緩沖輥，所述第一緩沖輥被配置以在所述第一卷軸的位置正被調節時調節所述第一片的張力。

4.根據權利要求1所述的片連接裝置，其中所述連接單元包括第一連接單元和第二連接單元，所述第一連接單元和所述第二連接單元彼此間隔開，使得所述第一片和所述第二片布置在所述第一連接單元和所述第二連接單元之間并且彼此面對。

5.根據權利要求4所述的片連接裝置，其中所述第一連接單元和所述第二連接單元中的每個包括吸附構件和粘合構件。

6.根據權利要求5所述的片連接裝置，其中所述第一連接單元和所述第二連接單元中的每個進一步包括：

7.根據權利要求6所述的片連接裝置，其中所述吸附構件具有吸附表面和粘合表面，所述粘合構件粘合在所述粘合表面上，并且

8.根據權利要求7所述的片連接裝置，其中所述第一連接單元和所述第二連接單元中的至少一個進一步包括用于同時切割所述第一片和所述第二片的切割構件。

9.根據權利要求8所述的片連接裝置，其中所述第一片的切割線和所述第二片的切割線彼此平行，

10.根據權利要求9所述的片連接裝置，其中所述第二連接單元的所述粘合構件將所述第一片的切割表面與所述第二片的切割表面連接。

11.一種片連接方法，包括：

12.根據權利要求11所述的片連接方法，其中所述連接單元包括第一連接單元和第二連接單元，所述第一連接單元和所述第二連接單元彼此間隔開，使得所述第一片和所述第二片布置在所述第一連接單元和所述第二連接單元之間并且彼此面對，并且

13.根據權利要求12所述的片連接方法，進一步包括：通過將所述第一連接單元的所述吸附構件和所述第二連接單元的所述吸附構件彼此接近移動，使所述第一片的所述一部分與所述第二片的所述一部分接觸。

14.根據權利要求13所述的片連接方法，其中，在所述將所述第一片與所述第二片連接中，所述第一片和所述第二片通過所述連接單元的切割構件同時被切割。

15.根據權利要求14所述的片連接方法，其中所述第一片和所述第二片的切割方向對應于與所述第一片和所述第二片之間的接觸表面垂直的方向。

16.根據權利要求15所述的片連接方法，其中所述將所述第一片與所述第二片連接進一步包括：在切割所述第一片和所述第二片之后，通過所述校正輥收集被切割的所述第一片的連接到所述校正輥的部分。

17.根據權利要求16所述的片連接方法，其中所述將所述第一片與所述第二片連接進一步包括：

18.根據權利要求13所述的片連接方法，其中在所述第一片和所述第二片連接之后，所述第一片被供應到所述后續工藝。

19.根據權利要求18所述的片連接方法，進一步包括：

20.根據權利要求19所述的片連接方法，其中，所述將所述第三片與所述第一片連接包括：通過所述連接單元將位置被調節的所述第三片與正從所述第一主輥向所述后續工藝供應的所述第一片連接。

技術總結
本公開涉及用于二次電池的片連接裝置和方法。所述用于二次電池的片連接裝置包括：第一主輥，第一片卷繞在所述第一主輥上；第二主輥，第二片卷繞在所述第二主輥上；第一校正輥，被配置以卷繞從所述第一主輥移動的所述第一片的至少一部分；第一傳感器，被配置以檢測從所述第一主輥向所述第一校正輥移動的所述第一片的位置；控制器，被配置以在所述第一片的所述至少一部分正卷繞在所述第一校正輥上時在片寬度方向上調節所述第一片的所述位置；以及連接單元，被配置以將重新定位的所述第一片與所述第二片連接。

技術研發人員：馬完準,裵泰煥
受保護的技術使用者：三星SDI株式會社
技術研發日：
技術公布日：2025/4/28
