本發明涉及低壓電器領域，具體涉及一種電磁操作系統和開關裝置。

背景技術：

1、開關裝置是一種控制電路通斷的裝置，隨著智能化開關的應用與需求不斷增加，現有智能化開關為實現遠程控制通常配置電操機構，但由于電操機構大多采用電機與齒輪組驅動配合，其控制方案復雜、成本高且占用空間較大，無法滿足開關裝置的小型化要求。

技術實現思路

1、本發明的目的在于克服現有技術的至少一種缺陷，提供一種結構簡單、可靠性高且成本較低的電磁操作系統和開關裝置。

2、為實現上述目的，本發明采用了如下技術方案：

3、本發明提供了一種電磁操作系統，包括線圈骨架和磁軛，所述線圈骨架設置有兩個間隔相對的磁體，所述線圈骨架的中部滑動裝配有動鐵心，所述磁軛包圍設置于線圈骨架的外側，所述線圈骨架的中部纏繞兩個線圈，兩個線圈沿線圈骨架的軸向分布用于驅動動鐵心在第一位置與第二位置之間移動，連接于動鐵心的驅動桿至少有一端穿過磁軛伸出線圈骨架之外。

4、優選的，兩個磁體分別設置于線圈骨架的相對兩端，且兩個磁體相對的一端磁性相反，在通電狀態下，兩個線圈相鄰一端的磁性相同。

5、優選的，在通電狀態下，一個磁體與相鄰的線圈之間產生相斥力，另一個磁體與其相鄰的線圈之間產生磁吸力，所述動鐵心由相斥力與磁吸力共同驅動。

6、優選的，所述動鐵心在第一位置與一個磁體吸合，在第二位置與另一個磁體吸合。

7、優選的，所述動鐵心與其中一個磁體保持吸合時，兩個線圈停止通電。

8、優選的，所述動鐵心的軸向長度大于每個線圈的軸向長度。

9、優選的，還包括兩個緩沖板，所述緩沖板位于磁體與動鐵心之間。

10、優選的，所述線圈骨架還設置有分隔部，所述分隔部沿線圈骨架的中部外側凸出設置，由分隔部分隔兩個線圈。

11、優選的，所述線圈骨架包括兩個間隔設置的擋壁，兩個擋壁之間連接有中空的纏繞軸，每個擋壁背對纏繞軸的一側表面中部開設有容置槽，所述纏繞軸的中空部分作為滑動腔設置有動鐵心，所述滑動腔至少有一端與容置槽相連通，所述纏繞軸的中部外側壁凸出設置有分隔部，所述分隔部將兩個擋壁之間的空間分隔為兩個容置腔，分隔部開設有限位槽。

12、優選的，所述磁軛包括兩個磁軛板，每個磁軛板包括一個第一直板和兩個第二直板，所述第一直板對應蓋設于一個磁體上，兩個第二直板分別設置于線圈骨架的相對兩側，每個第二直板的一端與第一直板的一端連接，每個第二直板的另一端向線圈骨架的中部彎折延伸，使每個磁軛板與線圈骨架配合形成一個線圈安裝腔，至少在一個第一直板上開設有穿孔。

13、優選的，所述線圈骨架的中部外側設有限位槽，每個第二直板的另一端延伸至限位槽內并被限位槽所限位。

14、優選的，在兩個線圈之間限位設置有兩個磁體，兩個磁體關于線圈骨架的中心軸線形成對稱結構且能夠磁化磁軛。

15、優選的，兩個磁體相對的一端磁極相同，在通電狀態下，兩個線圈相鄰一端的磁性相反，一個線圈的另一端與磁化后的磁軛的磁性相同，另一個線圈的另一端與磁化后的磁軛的磁性相反，所述動鐵心由線圈以及磁化后的磁軛共同驅動。

16、優選的，所述線圈骨架的中部外側設置有兩個磁體腔，每個磁體腔內裝配有一個磁體。

17、優選的，所述磁體腔內設置有限位凸臺，所述限位凸臺與磁體抵接限位。

18、優選的，所述磁體腔為不規則腔體。

19、優選的，所述磁軛包括兩個間隔設置的磁軛板，每個磁軛板分別貼合設置于線圈骨架的兩端，每個磁軛板開設有供移動組件穿過的穿孔，其中一個磁軛板的兩端沿著線圈骨架的軸向延伸形成兩個側板，兩個側板位于線圈骨架的相對兩側并與另一個磁軛板連接形成封閉的框架結構。

20、優選的，所述動鐵心與驅動桿為一體結構，且動鐵心與驅動桿由導磁材料制成。

21、本發明提供了一種開關裝置，包括至少一個接觸單元，每個接觸單元包括觸頭機構，所述觸頭機構包括動觸頭組件和兩個靜觸頭，還包括如上所述的電磁操作系統，所述電磁操作系統至少與一個接觸單元的動觸頭組件驅動連接。

22、本發明的電磁操作系統和開關裝置，在其線圈骨架上設置有兩個線圈，通過兩個線圈驅動動鐵心在第一位置與第二位置之間移動，相比現有采用電機與齒輪組配合的結構，具備驅動過程簡單、可靠性高以及成本低的優點。

23、此外，兩個磁體分別設置于線圈骨架的兩端，且兩個磁體相對的一端磁性相反，在通電狀態下，兩個線圈相鄰一端的磁性相同，每個磁體可以與相鄰磁體配合，使動鐵心受到穩定的驅動力，利于提升整體的可靠性，或者，在兩個線圈之間限位設置有兩個磁體，在通電狀態下，兩個線圈相鄰一端的磁性相反，由磁體與磁化后的磁軛共同驅動動鐵心，利于簡化電磁操作系統的結構。

24、此外，動鐵心的軸向長度大于每個線圈的軸向長度，縮小動鐵心的移動行程，保證線圈對動鐵心的驅動力。

25、此外，線圈骨架的中部設置有分隔部，由分隔部分隔兩個線圈，特別是，在分隔部開設有可以限位磁軛的限位槽，保證機構整體的配合穩定性。

26、此外，在動鐵心與磁鐵之間設置有緩沖板，防止動鐵心直接沖擊磁體，利于延長電磁操作系統的使用壽命。

技術特征：

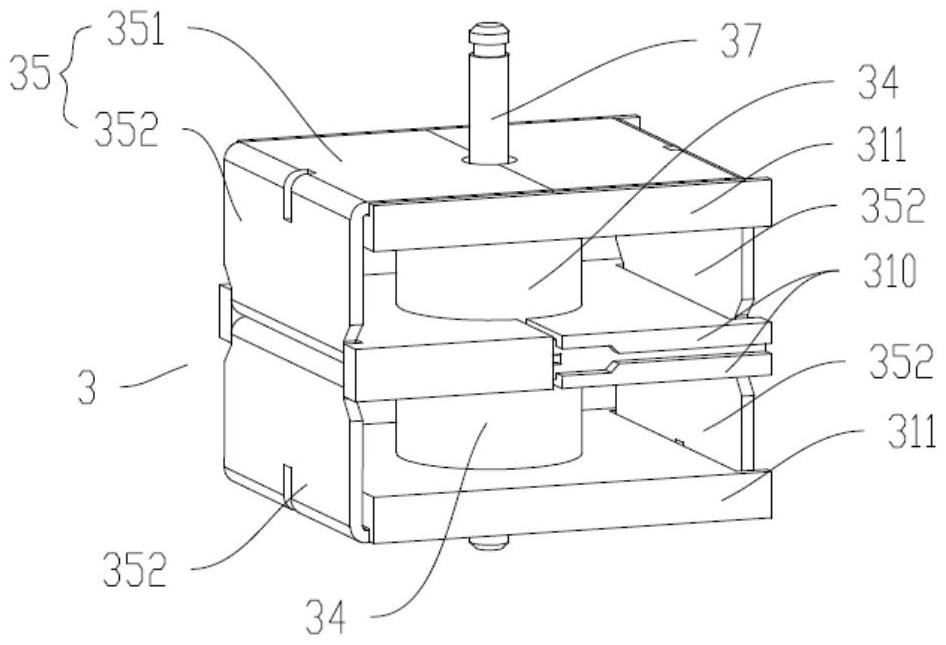

1.電磁操作系統，包括線圈骨架(31)和磁軛(35)，所述線圈骨架(31)設置有兩個間隔相對的磁體(32)，所述線圈骨架(31)的中部滑動裝配有動鐵心(33)，所述磁軛(35)包圍設置于線圈骨架(31)的外側，其特征在于：所述線圈骨架(31)的中部纏繞兩個線圈(34)，兩個線圈(34)沿線圈骨架(31)的軸向分布用于驅動動鐵心(33)在第一位置與第二位置之間移動，連接于動鐵心(33)的驅動桿(37)至少有一端穿過磁軛(35)伸出線圈骨架(31)之外。

2.根據權利要求1所述的電磁操作系統，其特征在于：兩個磁體(32)分別設置于線圈骨架(31)的相對兩端，且兩個磁體(32)相對的一端磁性相反，在通電狀態下，兩個線圈(34)相鄰一端的磁性相同。

3.根據權利要求2所述的電磁操作系統，其特征在于：在通電狀態下，一個磁體(32)與相鄰的線圈(34)之間產生相斥力，另一個磁體(32)與其相鄰的線圈(34)之間產生磁吸力，所述動鐵心(33)由相斥力與磁吸力共同驅動。

4.根據權利要求2所述的電磁操作系統，其特征在于：所述動鐵心(33)在第一位置與一個磁體(32)吸合，在第二位置與另一個磁體(32)吸合。

5.根據權利要求4所述的電磁操作系統，其特征在于：所述動鐵心(33)與其中一個磁體(32)保持吸合時，兩個線圈(34)停止通電。

6.根據權利要求1所述的電磁操作系統，其特征在于：所述動鐵心(33)的軸向長度大于每個線圈(34)的軸向長度。

7.根據權利要求1所述的電磁操作系統，其特征在于：還包括兩個緩沖板(36)，所述緩沖板(36)位于磁體(32)與動鐵心(33)之間。

8.根據權利要求1所述的電磁操作系統，其特征在于：所述線圈骨架(31)還設置有分隔部(310)，所述分隔部(310)沿線圈骨架(31)的中部外側凸出設置，由分隔部(310)分隔兩個線圈(34)。

9.根據權利要求1或8所述的電磁操作系統，其特征在于：所述線圈骨架(31)包括兩個間隔設置的擋壁(311)，兩個擋壁(311)之間連接有中空的纏繞軸(312)，每個擋壁(311)背對纏繞軸(312)的一側表面中部開設有容置槽，所述纏繞軸(312)的中空部分作為滑動腔設置有動鐵心(33)，所述滑動腔至少有一端與容置槽相連通，所述纏繞軸(312)的中部外側壁凸出設置有分隔部(310)，所述分隔部(310)將兩個擋壁(311)之間的空間分隔為兩個容置腔，分隔部(310)開設有限位槽。

10.開關裝置，包括至少一個接觸單元(2)，每個接觸單元(2)包括觸頭機構，所述觸頭機構包括動觸頭組件(220)和兩個靜觸頭(223)，其特征在于：還包括如權利要求1-9任一項所述的電磁操作系統(3)，所述電磁操作系統(3)至少與一個接觸單元(2)的動觸頭組件(220)驅動連接。

技術總結
一種電磁操作系統和開關裝置，包括線圈骨架和磁軛，所述線圈骨架設置有兩個間隔相對的磁體，所述線圈骨架的中部滑動裝配有動鐵心，所述磁軛包圍設置于線圈骨架的外側，所述線圈骨架的中部纏繞兩個線圈，兩個線圈沿線圈骨架的軸向分布用于驅動動鐵心在第一位置與第二位置之間移動，連接于動鐵心的驅動桿至少有一端穿過磁軛伸出線圈骨架之外。本發明中，在其線圈骨架上設置有兩個線圈，通過兩個線圈驅動動鐵心在第一位置與第二位置之間移動，具備驅動過程簡單、可靠性高以及成本低的優點。

技術研發人員：盧科軍,郭紹軍,周長青
受保護的技術使用者：上海諾雅克電氣有限公司
技術研發日：
技術公布日：2025/4/28
