本發明涉及電纜相關，具體為電力工程用耐高溫雙屏蔽電纜。

背景技術：

1、電力工程即與電能的生產、輸送、分配有關的工程，廣義上還包括把電作為動力和能源在多種領域中應用的工程，同時可理解為送變電業擴工程，在電力工程中電纜是必不可少的傳輸介質，電纜是一種用以傳輸電能信息和實現電磁能轉換的線材產品，具有內通電、外絕緣的特征。

2、現有技術有以下不足：現有技術中公開號為cn104616740a，公開了一種耐高溫雙屏蔽電纜，“包括主線芯、控制線芯以及依次包裹在外面的銅帶包帶層、鍍錫銅絲編織屏蔽層、氟橡膠絕緣層、外護套，所述主線芯、所述控制線芯均為三根，上下交疊、相互外切緊密排布，所述主線芯是由鍍錫銅絲外包退火鋼絲，上下交疊，按照20根/0.5平方毫米比例向右絞合編織；所述銅帶包帶層內部還包裹一根接地線芯，所述氟橡膠絕緣層與所述外護套之間依次設有加強屏蔽層、硅酸鋁隔熱層、內護套層”；

3、上述耐高溫雙屏蔽電纜采用外護套對電纜進行保護，電纜生產出來的長度是固定的，在對電纜進行鋪設時，會出現長度不夠或整體長度余量較長的情況，就需要對電纜進行裁剪或連接，不管是裁剪還是連接時，都需要用刀具對電纜保護層、絕緣層、鎧裝層等進行剝除，鎧裝層一般采用金屬套，在剝除的過程中易損傷電纜且費時費力，同時電纜整體的散熱與強度較差，不利于電纜長時間穩定的使用。

技術實現思路

1、本發明的目的在于提供電力工程用耐高溫雙屏蔽電纜，以解決上述背景技術中提出的關于現有電纜不便于剝皮以及對損壞部分進行更換的問題。

2、為實現上述目的，本發明提供如下技術方案：電力工程用耐高溫雙屏蔽電纜，包括電纜主體，所述電纜主體由內護組件、外護組件與便拆組件組成，內護組件可對導芯進行保護，外護組件可對內護組件進行保護，便拆組件可便于對電纜主體進行剝皮。

3、作為本技術方案的進一步優選的，所述內護組件包括多組導芯、一號絕緣層、一號填充物、內導熱層、二號填充物、纏包帶以及分屏蔽網，多組所述導芯均由銅絲制成，所述一號絕緣層套設安裝在導芯外部，所述一號填充物填充在一號絕緣層與導芯之間，所述內導熱層套設在一號絕緣層外部，所述二號填充物填充在內導熱層與一號絕緣層之間，所述纏包帶纏繞套設在內導熱層外部，所述分屏蔽網套設在纏包帶外部。

4、作為本技術方案的進一步優選的，所述外護組件包括二號絕緣層、三號填充物、總屏蔽網、內護套、外導熱層、鎧裝層、外護套以及多組通孔，所述二號絕緣層套設在分屏蔽網外部，所述三號填充物填充在二號絕緣層與分屏蔽網之間，所述總屏蔽網套設在二號絕緣層外部，所述內護套套設在總屏蔽網外部，所述外導熱層套設在內護套外部，所述鎧裝層套設在外導熱層外部，所述外護套套設在鎧裝層外部，多組所述通孔開設在外導熱層與內導熱層之間。

5、作為本技術方案的進一步優選的，所述便拆組件包括多組易撕口、多組便撕口、多組密封件、多組堵塞塊、兩組防護套、兩組限位槽以及卡固條，多組所述易撕口開設在外護套表面，多組所述便撕口開設在外護套表面，多組所述密封件對稱設置在外護套側壁，多組所述堵塞塊設置在密封件內壁，兩組所述防護套設置在密封件之間，兩組所述限位槽開設在防護套的端部，所述卡固條穿設安裝在限位槽內。

6、作為本技術方案的進一步優選的，所述鎧裝層由多組連接柱、多組肋條、兩組貫穿口以及兩組缺口組成，多組所述連接柱由橡膠材料制成，多組所述肋條錯位套設在連接柱外部，兩組所述貫穿口開設在肋條表面頂部與底部，兩組所述缺口錯位開設在肋條表面，多組所述肋條可形成圓環狀結構。

7、作為本技術方案的進一步優選的，所述二號絕緣層、一號絕緣層、內護套與外護套均由聚氯乙烯材料制成，所述通孔內填充有導熱絲，所述總屏蔽網與分屏蔽網均由銅絲編織而成，所述三號填充物、二號填充物與一號填充物均為硅膠材料。

8、作為本技術方案的進一步優選的，所述易撕口位于便撕口之間，所述易撕口呈長條狀，多組所述便撕口呈環形分布。

9、作為本技術方案的進一步優選的，所述密封件與防護套橫截面均呈弧形結構，所述堵塞塊與便撕口對應設置，所述堵塞塊由橡膠材料制成，所述限位槽橫截面呈梯形結構。

10、本發明提供了電力工程用耐高溫雙屏蔽電纜，具備以下有益效果：

11、(1)本發明通過設有內護組件與外護組件，在一號絕緣層的設置下，可對導芯進行絕緣保護，在一號填充物、二號填充物與三號填充物的設置下，可保證電纜主體保持圓整，同時提高了電纜主體的耐高溫性，在內導熱層、通孔與外導熱層的設置下，可實現良好的散熱效果，保證電纜主體對電能的穩定傳輸以及延長了電纜主體的使用壽命，在纏包帶、分屏蔽網與總屏蔽網的設置下，可對單組導芯進行單獨屏蔽保護，還可對多組導芯進行集中屏蔽保護，雙層屏蔽保護可減少電磁干擾、提高電磁兼容性、防止信號泄露、增強電纜可靠性，在二號絕緣層的設置下，可對分屏蔽網與總屏蔽網之間進行分隔，避免分屏蔽網與總屏蔽網之間的纏繞交錯，利于后續對電纜主體的剝皮，在內護套、鎧裝層與外護套的設置下，可使得電纜主體在敷設和使用過程中能夠承受更大的拉力、壓力和擠壓，有效抵御外界物理因素的破壞。

12、(2)本發明通過設有便拆組件，在密封件與防護套的設置下，可對易撕口與便撕口進行密封保護，避免液體或顆粒物由易撕口或便撕口進行電纜主體內部，在缺口與貫穿口的設置下，多組肋條可錯位排列，進而緊密排列組合在一起，保證鎧裝層的防護效果，在易撕口、便撕口、卡固條、肋條錯位排列的設置下，使用人員可輕松的將此部分的防護套、密封件、外護套、鎧裝層剝除掉，無需使用人員采用刀具等工具對外護套與鎧裝層進行剝除，便于使用人員對電纜主體的快速剝皮，避免造成電纜主體內部結構的損傷，同時多組易撕口與便撕口的均勻分布設置下，可便于對電纜主體損壞部分的替換。

技術特征：

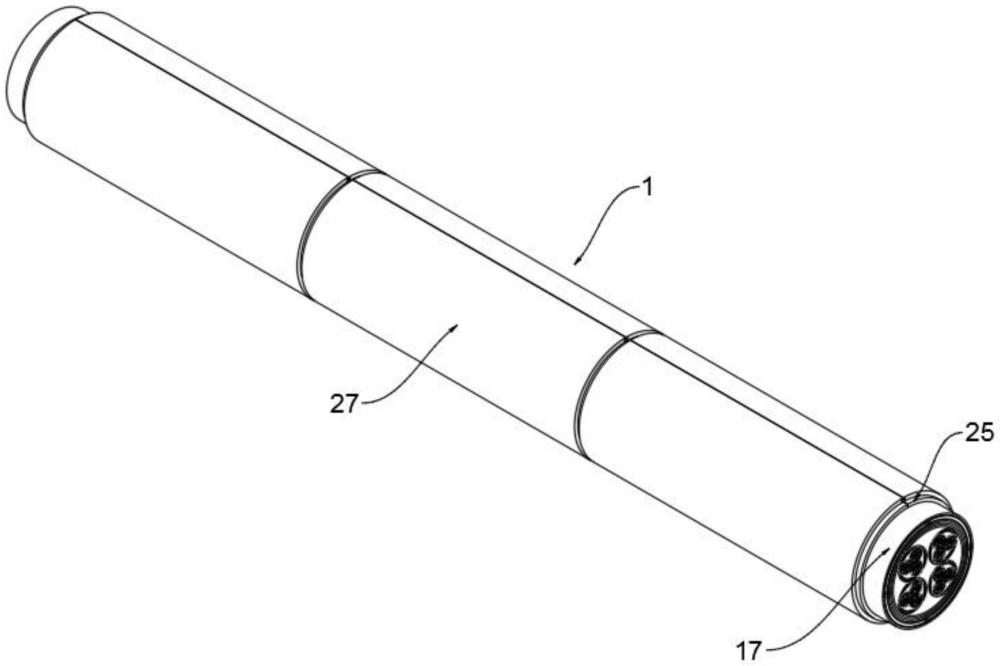

1.電力工程用耐高溫雙屏蔽電纜，其特征在于，包括電纜主體(1)，所述電纜主體(1)由內護組件(2)、外護組件(3)與便拆組件(4)組成，內護組件(2)可對導芯(5)進行保護，外護組件(3)可對內護組件(2)進行保護，便拆組件(4)可便于對電纜主體(1)進行剝皮。

2.根據權利要求1所述的電力工程用耐高溫雙屏蔽電纜，其特征在于：所述內護組件(2)包括多組導芯(5)、一號絕緣層(6)、一號填充物(7)、內導熱層(8)、二號填充物(9)、纏包帶(10)以及分屏蔽網(11)，多組所述導芯(5)均由銅絲制成，所述一號絕緣層(6)套設安裝在導芯(5)外部，所述一號填充物(7)填充在一號絕緣層(6)與導芯(5)之間，所述內導熱層(8)套設在一號絕緣層(6)外部，所述二號填充物(9)填充在內導熱層(8)與一號絕緣層(6)之間，所述纏包帶(10)纏繞套設在內導熱層(8)外部，所述分屏蔽網(11)套設在纏包帶(10)外部。

3.根據權利要求1所述的電力工程用耐高溫雙屏蔽電纜，其特征在于：所述外護組件(3)包括二號絕緣層(12)、三號填充物(30)、總屏蔽網(13)、內護套(14)、外導熱層(15)、鎧裝層(16)、外護套(17)以及多組通孔(18)，所述二號絕緣層(12)套設在分屏蔽網(11)外部，所述三號填充物(30)填充在二號絕緣層(12)與分屏蔽網(11)之間，所述總屏蔽網(13)套設在二號絕緣層(12)外部，所述內護套(14)套設在總屏蔽網(13)外部，所述外導熱層(15)套設在內護套(14)外部，所述鎧裝層(16)套設在外導熱層(15)外部，所述外護套(17)套設在鎧裝層(16)外部，多組所述通孔(18)開設在外導熱層(15)與內導熱層(8)之間。

4.根據權利要求1所述的電力工程用耐高溫雙屏蔽電纜，其特征在于：所述便拆組件(4)包括多組易撕口(23)、多組便撕口(24)、多組密封件(25)、多組堵塞塊(26)、兩組防護套(27)、兩組限位槽(28)以及卡固條(29)，多組所述易撕口(23)開設在外護套(17)表面，多組所述便撕口(24)開設在外護套(17)表面，多組所述密封件(25)對稱設置在外護套(17)側壁，多組所述堵塞塊(26)設置在密封件(25)內壁，兩組所述防護套(27)設置在密封件(25)之間，兩組所述限位槽(28)開設在防護套(27)的端部，所述卡固條(29)穿設安裝在限位槽(28)內。

5.根據權利要求3所述的電力工程用耐高溫雙屏蔽電纜，其特征在于：所述鎧裝層(16)由多組連接柱(19)、多組肋條(20)、兩組貫穿口(21)以及兩組缺口(22)組成，多組所述連接柱(19)由橡膠材料制成，多組所述肋條(20)錯位套設在連接柱(19)外部，兩組所述貫穿口(21)開設在肋條(20)表面頂部與底部，兩組所述缺口(22)錯位開設在肋條(20)表面，多組所述肋條(20)可形成圓環狀結構。

6.根據權利要求3所述的電力工程用耐高溫雙屏蔽電纜，其特征在于：所述二號絕緣層(12)、一號絕緣層(6)、內護套(14)與外護套(17)均由聚氯乙烯材料制成，所述通孔(18)內填充有導熱絲，所述總屏蔽網(13)與分屏蔽網(11)均由銅絲編織而成，所述三號填充物(30)、二號填充物(9)與一號填充物(7)均為硅膠材料。

7.根據權利要求4所述的電力工程用耐高溫雙屏蔽電纜，其特征在于：所述易撕口(23)位于便撕口(24)之間，所述易撕口(23)呈長條狀，多組所述便撕口(24)呈環形分布。

8.根據權利要求4所述的電力工程用耐高溫雙屏蔽電纜，其特征在于：所述密封件(25)與防護套(27)橫截面均呈弧形結構，所述堵塞塊(26)與便撕口(24)對應設置，所述堵塞塊(26)由橡膠材料制成，所述限位槽(28)橫截面呈梯形結構。

技術總結
本發明公開了電力工程用耐高溫雙屏蔽電纜，包括電纜主體，所述電纜主體由內護組件、外護組件與便拆組件組成。本發明在纏包帶、分屏蔽網與總屏蔽網的設置下，可對單組導芯進行單獨屏蔽保護，還可對多組導芯進行集中屏蔽保護，雙層屏蔽保護可減少電磁干擾、提高電磁兼容性、防止信號泄露、增強電纜可靠性，在易撕口、便撕口、肋條的設置下，使用人員可輕松的將此部分的外護套剝除掉，然后再將四個肋條形成的圓環狀結構逐層取下，即可輕松完成對鎧裝層的剝除，無需使用人員采用刀具等工具對外護套與鎧裝層進行剝除，避免造成電纜主體內部結構的損傷，同時多組易撕口與便撕口的均勻分布設置下，可便于對電纜主體損壞部分的替換。

技術研發人員：劉關宇,孫勤良
受保護的技術使用者：湖州職業技術學院
技術研發日：
技術公布日：2025/4/24
