本技術屬于農用旋耕機，尤其涉及一種電纜生產用牽引裝置。

背景技術：

1、一種常見的電纜生產用牽引裝置是牽引機。牽引機是一種專門用于牽引電纜或光纜的設備，它通過施加牽引力將電纜或光纜從一端拉向另一端，完成電纜的生產過程，但是現在的牽引裝置在牽引的過程中不能很好的固定電纜，沒有收緊裝置，使電纜的收放更加困難，而且移動和更換很是麻煩。

2、現有授權公號為cn206679958u，本實用新型公開了一種電纜生產用牽引裝置，包括支撐底座，所述安裝臺上的第一螺紋孔和圓臺上的第二螺紋孔通過兩個螺桿和兩個螺母進行連接，所述液壓缸裝置上方設有活塞桿，所述活塞桿上方設有支撐板，所述支撐板上方左右兩端均設有u型架，且左右u型架之間設有轉軸，所述轉軸中部設有線輥。本電纜生產用牽引裝置，通過液壓缸裝置帶動活塞桿伸縮，能夠?qū)€輥的高度進行調節，通過手動在安裝臺內部把圓臺旋轉一定的角度，再利用兩個螺桿和兩個螺母鎖緊第一螺紋孔和第二螺紋孔，從而調節了線輥的方向，該裝置調節方便，適應不同的電纜生產，安全可靠，牽引效果好，有效減輕了使用者的勞動強度，提高了工作效率。但是，上述一種電纜生產用牽引裝置由于沒有收緊裝置，不能很好的對電纜的方向進行牽引，其次沒有輪滑固定，不能很好的在移動和固定中靈活切換，最后不能更換電纜筒，很是麻煩，因此，有必要提供一種電纜生產用牽引裝置解決上述問題。

技術實現思路

1、本實用新型的技術內容是提供一種電纜生產用牽引裝置。

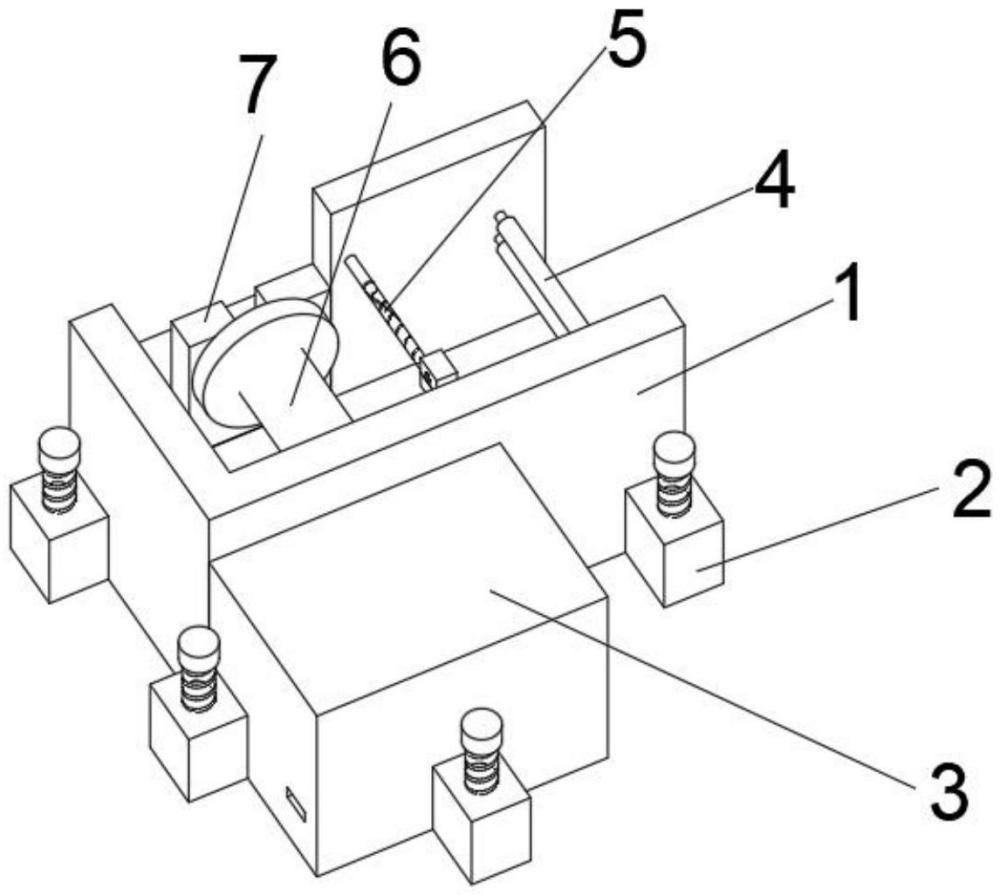

2、為解決上述問題，本實用新型提供一種電纜生產用牽引裝置，包括：牽引裝置底座，所述牽引裝置底座的四周焊接有三組移動升降裝置，所述牽引裝置底座的前側焊接有動力裝置，所述動力裝置的前側和左側底部焊接有兩組移動升降裝置，所述牽引裝置底座的右側內側旋轉連接電纜夾持裝置，所述牽引裝置底座的內側上端中央旋轉連接有電纜收緊裝置，所述動力裝置的后端套接有電纜牽引筒，所述牽引裝置底座的后側焊接有支撐拆卸結構。

3、作為本實用新型的進一步解決方案，所述牽引裝置底座為箱型結構，所述牽引裝置底座上端和右端開口設置，所述牽引裝置底座內側開設有動力裝置、電纜夾持裝置、電纜收緊裝置相配合的旋轉孔洞，所述牽引裝置底座的后側開設有支撐拆卸結構相配合的焊接凹槽。

4、作為本實用新型的進一步解決方案，所述移動升降裝置包括升降固定塊，所述升降固定塊旋轉連接有升降螺栓，所述升降固定塊開設有升降螺栓相配合的螺栓凹槽，所述升降螺栓底部焊接有升降滑輪。

5、作為本實用新型的進一步解決方案，所述動力裝置包括電機，所述電機后側插接有主動齒輪，所述主動齒輪后側焊接有傳動桿，所述主動齒輪齒輪連接有被動齒輪。

6、作為本實用新型的進一步解決方案，所述動力裝置開設有電機相配合的空腔，所述動力裝置內部開設有電源線連接孔道，所述牽引裝置底座開設有主動齒輪、被動齒輪相配合的空腔。

7、作為本實用新型的進一步解決方案，所述電纜夾持裝置為兩組可以旋轉的旋轉柱，所述旋轉柱外側設置有橡膠套。

8、作為本實用新型的進一步解決方案，所述電纜收緊裝置包括往復絲桿，所述往復絲桿外側套接有往復絲桿套，所述往復絲桿套上端焊接有電纜收緊塊，所述電纜收緊塊內部開設有電纜相配合的孔道，所述孔道兩側設置有摩擦環。

9、作為本實用新型的進一步解決方案，所述支撐拆卸結構包括支撐移動板，所述支撐移動板下端焊接有移動滑塊，所述移動滑塊和固定底板滑動連接，所述固定底板開設有移動滑塊相配合的滑槽。

10、綜上所述,本實用新型包括以下至少一種有益技術效果:

11、一是、本實用新型記載了一種電纜生產用牽引裝置，其記載了通過設置有牽引裝置底座，讓整體結構可以靈活穩定的運行，通過設置有動力裝置，讓電機可以安全的放置在動力裝置中，增加裝置的安全性，通過設置有電機，讓動力裝置可以帶動電纜收緊裝置和電纜牽引筒進行靈活轉動，通過設置有電纜夾持裝置，讓不傷害電纜的同時，對電纜進行一定程度的收緊，通過設置有電纜收緊裝置，讓裝置可以收緊電纜，防止電纜出現打結方向錯亂等問題，而且卷取時不需要人力進行水平調節，省時省力。

12、二是、本實用新型記載了一種電纜生產用牽引裝置，其記載了，通過設置有移動升降裝置，讓裝置可以在移動和固定進行靈活切換，通過設置有支撐拆卸結構，讓裝置可以靈活的更換電纜牽引筒，防止出現電纜牽引筒的電纜出現使用完或卷取過多等情況。

技術特征：

1.一種電纜生產用牽引裝置，其特征在于，包括：

2.根據權利要求1所述的一種電纜生產用牽引裝置，其特征在于：所述牽引裝置底座(1)為箱型結構，所述牽引裝置底座(1)上端和右端開口設置，所述牽引裝置底座(1)內側開設有動力裝置(3)、電纜夾持裝置(4)、電纜收緊裝置(5)相配合的旋轉孔洞，所述牽引裝置底座(1)的后側開設有支撐拆卸結構(7)相配合的焊接凹槽。

3.根據權利要求1所述的一種電纜生產用牽引裝置，其特征在于：所述移動升降裝置(2)包括升降固定塊(21)，所述升降固定塊(21)旋轉連接有升降螺栓(22)，所述升降固定塊(21)開設有升降螺栓(22)相配合的螺栓凹槽，所述升降螺栓(22)底部焊接有升降滑輪(23)。

4.根據權利要求3所述的一種電纜生產用牽引裝置，其特征在于：所述動力裝置(3)包括電機(31)，所述電機(31)后側插接有主動齒輪(32)，所述主動齒輪(32)后側焊接有傳動桿(33)，所述主動齒輪(32)齒輪連接有被動齒輪(34)。

5.根據權利要求1所述的一種電纜生產用牽引裝置，其特征在于：所述動力裝置(3)開設有電機(31)相配合的空腔，所述動力裝置(3)內部開設有電源線連接孔道，所述牽引裝置底座(1)開設有主動齒輪(32)、被動齒輪(34)相配合的空腔。

6.根據權利要求1所述的一種電纜生產用牽引裝置，其特征在于：所述電纜夾持裝置(4)為兩組可以旋轉的旋轉柱，所述旋轉柱外側設置有橡膠套。

7.根據權利要求1所述的一種電纜生產用牽引裝置，其特征在于：所述電纜收緊裝置(5)包括往復絲桿(51)，所述往復絲桿(51)外側套接有往復絲桿套(52)，所述往復絲桿套(52)上端焊接有電纜收緊塊(53)，所述電纜收緊塊(53)內部開設有電纜相配合的孔道，所述孔道兩側設置有摩擦環。

8.根據權利要求1所述的一種電纜生產用牽引裝置，其特征在于：所述支撐拆卸結構(7)包括支撐移動板(71)，所述支撐移動板(71)下端焊接有移動滑塊(72)，所述移動滑塊(72)和固定底板(73)滑動連接，所述固定底板(73)開設有移動滑塊(72)相配合的滑槽。

技術總結
本技術提供一種電纜生產用牽引裝置，包括：牽引裝置底座，所述牽引裝置底座的四周焊接有三組移動升降裝置，所述牽引裝置底座的前側焊接有動力裝置，所述動力裝置的前側和左側底部焊接有兩組移動升降裝置。本技術記載了一種電纜生產用牽引裝置，其記載了通過設置有牽引裝置底座，讓整體結構可以靈活穩定的運行，通過設置有動力裝置，讓電機可以安全的放置在動力裝置中，增加裝置的安全性，通過設置有電機，讓動力裝置可以帶動電纜收緊裝置和電纜牽引筒進行靈活轉動，通過設置有電纜收緊裝置，讓裝置可以收緊電纜，防止電纜出現打結方向錯亂等問題，而且卷取時不需要人力進行水平調節，省時省力。

技術研發人員：方其,范家龍,方小三,黃偉,魯亞飛,徐浩
受保護的技術使用者：巢湖市金鴻電纜有限公司
技術研發日：20240619
技術公布日：2025/4/28
