：本發明涉及晶圓加工，具體為一種晶圓測試用吸附裝置及晶圓測試系統。

背景技術

0、
背景技術：

1、半導體制造中，晶圓作為被檢測對象，一般需要固定在承載臺上，以便進行測量、檢測、轉運及其它工藝處理。在晶圓測試系統檢測晶圓的過程中，由于應力的分散性，一部分待測晶圓會發生比較嚴重的翹曲，針對這些翹曲度大的晶圓，若在晶圓上表面按壓使其與承片臺貼合時，會導致晶圓上表面污染。因此現有的做法通常是采用真空吸附的方式將晶圓吸附固定在承片臺上。但現有技術中大部分的晶圓測試吸附裝置在吸附晶圓的過程中，承片臺周邊剛性的接觸面會與硬質晶圓接觸，其眾多接觸點區域會形成微小漏氣縫隙，往往不能牢固地將晶圓吸附于承片臺上，無法保證晶圓的平整性，而在晶圓測試系統中對于晶圓表面的平整性要求極高，晶圓若無法平整固定，會直接影響著晶圓測試操作的執行，影響相應的測試結果，嚴重的還會使晶圓受到機械損傷。

技術實現思路

0、
技術實現要素：

1、為解決上述晶圓無法完美的吸附于承片臺上，無法保證晶圓的高平整性的問題，本發明提出了一種晶圓測試用吸附裝置及晶圓測試系統。

2、本發明提出的晶圓測試用吸附裝置，包括升降組件、支撐組件、氣路組件以及平臺組件，其特征在于：所述平臺組件包括真空槽底板、柔性密封件固定環、柔性密封件和密封槽；所述密封槽設置在所述真空槽底板對應于晶圓周緣的位置處，所述柔性密封件固定環與所述柔性密封件設置在所述密封槽內，當晶圓放置后，所述氣路組件將晶圓與所述真空槽底板之間形成的空間抽真空，在晶圓上下表面壓力差的作用下，所述柔性密封件完整支撐所述晶圓吸附于所述真空槽底板的表面，以使晶圓克服大翹曲，提高平整度。

3、作為本發明的進一步的改進，所述真空槽底板上還設有真空?qǐng)A環氣路槽和真空氣孔，多組所述真空?qǐng)A環氣路槽和所述真空氣孔與所述氣路組件連通，并由所述真空槽底板中心向外呈同心圓設置。

4、作為本發明的進一步的改進，所述升降組件包括導向柱、直線軸承、氣缸、直線軸承固定板、晶圓支撐柱以及接近傳感器；所述直線軸承固定板一端與所述直線軸承連接，另一端與所述晶圓支撐柱連接。

5、作為本發明的進一步的改進，所述氣路組件包括真空壓力表、氣路堵頭、真空氣路通道、氣管接頭真空接口、壓縮空氣接口和外置真空接口；所述真空氣路通道與所述真空氣孔連通。

6、作為本發明的進一步的改進，所述密封槽截面形狀為倒梯形。

7、作為本發明的進一步的改進，所述密封槽截面形狀為矩形。

8、作為本發明的進一步的改進，所述柔性密封件為橡膠密封圈。

9、作為本發明的進一步的改進，所述柔性密封件截面呈之字形狀。

10、作為本發明的進一步的改進，所述柔性密封件截面呈v字形狀。

11、本發明還提供了一種晶圓測試系統，包括吸附力測試機構和附著力測試機構，其特征在于：還包括上述任意一項所述的晶圓測試用吸附裝置。

12、本發明的有益效果是：通過在真空槽底板對應于晶圓周緣的位置處增設的密封槽，在所述密封槽內設置的柔性密封件固定環和柔性密封件以及多組由所述真空槽底板中心向外呈同心圓設置的真空?qǐng)A環氣路槽和真空氣孔，使晶圓能夠全程貼合吸附在真空槽底板的表面，晶圓不會出現翹曲問題，保證了晶圓平整性的同時，也保證了后續晶圓測試操作的執行以及相應測試結果的準確性。

技術特征：

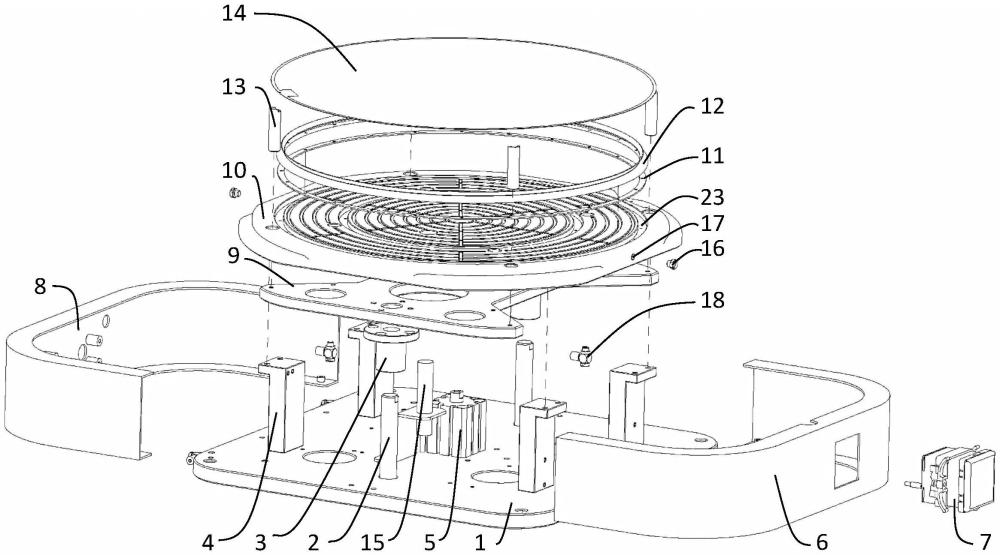

1.一種晶圓測試用吸附裝置，包括升降組件、支撐組件、氣路組件以及平臺組件，其特征在于：所述平臺組件包括真空槽底板(10)、柔性密封件固定環(11)、柔性密封件(12)和密封槽(23)；所述密封槽(23)設置在所述真空槽底板(10)對應于晶圓周緣的位置處，所述柔性密封件固定環(11)與所述柔性密封件(12)設置在所述密封槽(23)內，當晶圓放置后，所述氣路組件將晶圓與所述真空槽底板(10)之間形成的空間抽真空，在晶圓上下表面壓力差的作用下，所述柔性密封件(12)完整支撐所述晶圓吸附于所述真空槽底板(10)的表面，以使晶圓克服大翹曲，提高平整度。

2.根據權利要求1所述的晶圓測試用吸附裝置，其特征在于：所述真空槽底板(10)上還設有真空?qǐng)A環氣路槽(19)和真空氣孔(20)，多組所述真空?qǐng)A環氣路槽(19)和所述真空氣孔(20)與所述氣路組件連通，并由所述真空槽底板(10)中心向外呈同心圓設置。

3.根據權利要求2所述的晶圓測試用吸附裝置，其特征在于：所述升降組件包括導向柱(2)、直線軸承(3)、氣缸(5)、直線軸承固定板(9)、晶圓支撐柱(13)以及接近傳感器(15)；所述直線軸承固定板(9)一端與所述直線軸承(3)連接，另一端與所述晶圓支撐柱(13)連接。

4.根據權利要求3所述的晶圓測試用吸附裝置，其特征在于：所述氣路組件包括真空壓力表(7)、氣路堵頭(16)、真空氣路通道(17)、氣管接頭真空接口(18)、壓縮空氣接口(21)和外置真空接口(22)；所述真空氣路通道(17)與所述真空氣孔(20)連通。

5.根據權利要求4所述的晶圓測試用吸附裝置，其特征在于：所述密封槽(23)截面形狀為倒梯形。

6.根據權利要求4所述的晶圓測試用吸附裝置，其特征在于：所述密封槽(23)截面形狀為矩形。

7.根據權利要求5或6所述的晶圓測試用吸附裝置，其特征在于：所述柔性密封件(12)為橡膠密封圈。

8.根據權利要求7所述的晶圓測試用吸附裝置，其特征在于：所述柔性密封件(12)截面呈之字形狀。

9.根據權利要求7所述的晶圓測試用吸附裝置，其特征在于：所述柔性密封件(12)截面呈v字形狀。

10.一種晶圓測試系統，包括吸附力測試機構和附著力測試機構，其特征在于：還包括如權利要求1-9中任意一項所述的晶圓測試用吸附裝置。

技術總結
本發明公開了一種晶圓測試用吸附裝置及晶圓測試系統，包括升降組件、支撐組件、氣路組件以及平臺組件，其特征在于：所述平臺組件包括真空槽底板(10)、柔性密封件固定環(11)、柔性密封件(12)和密封槽(23)；所述密封槽(23)設置在所述真空槽底板(10)對應于晶圓周緣的位置處，所述柔性密封件固定環(11)與所述柔性密封件(12)設置在所述密封槽(23)內，當晶圓放置后，所述氣路組件將晶圓與所述真空槽底板(10)之間形成的空間抽真空，所述柔性密封件(12)完整支撐所述晶圓吸附于所述真空槽底板(10)的表面，以使晶圓克服大翹曲，提高平整度。保證了晶圓平整性的同時，也保證了后續晶圓測試操作的執行以及相應測試結果的準確性。

技術研發人員：賓偉雄
受保護的技術使用者：深圳市德瑞茵精密科技有限公司
技術研發日：
技術公布日：2025/4/28
