本技術涉及鎖扣領域，特別涉及一種自動彈出且可收納的連接鎖扣。

背景技術：

1、目前led顯示屏連接鎖扣大多數采用鎖扣母邊的活動塊和基座之間通過弧形面上的兩個定位柱進行定位，背部再施加力從而達到鎖緊的目的。此類連接鎖扣無自動彈出功能，需要手動打開，導致效率低下。

技術實現思路

1、基于此，有必要針對上述技術問題，提供一種自動彈出且可收納的連接鎖扣。

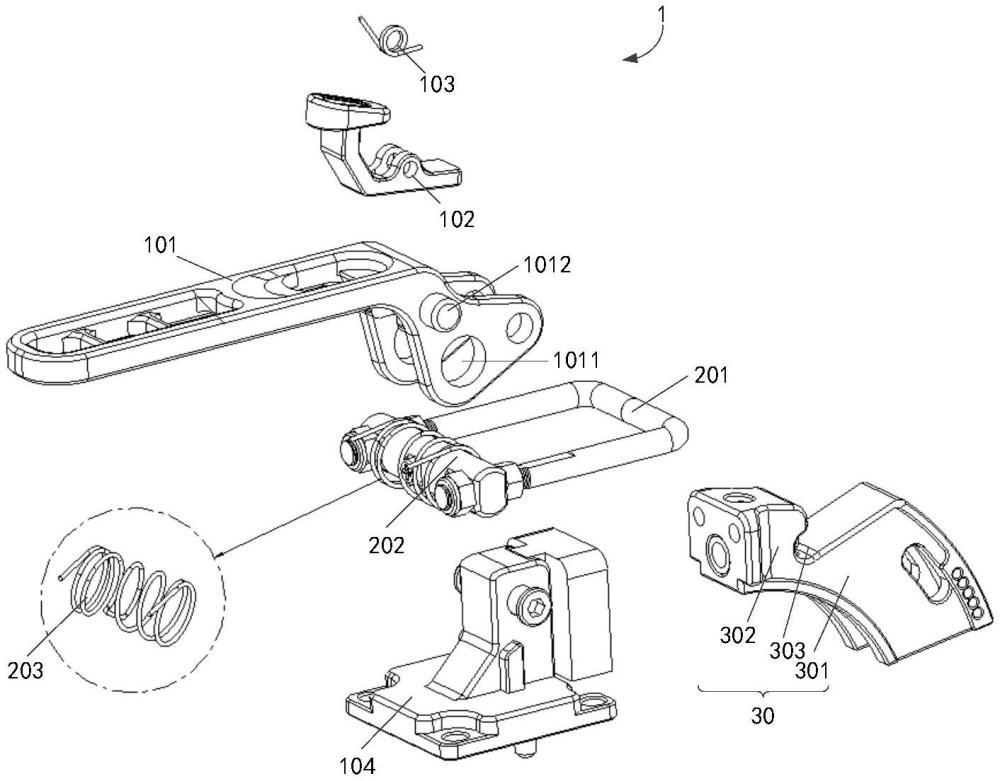

2、第一方面，本實用新型實施例提供了一種自動彈出且可收納的連接鎖扣，包括鎖扣組件、弓形連接件、被鎖緊件，所述被鎖緊件通過所述弓形連接件與所述鎖扣組件固定。

3、在一些實施例中，所述鎖扣組件包括把手、解鎖按鈕和第一扭簧，

4、所述第一扭簧安裝于所述解鎖按鈕，所述解鎖按鈕安裝于所述把手。

5、在一些實施例中，所述鎖扣組件還包括鎖扣基座，

6、所述把手安裝于所述鎖扣基座，所述弓形連接件安裝于所述把手。

7、在一些實施例中，所述弓形連接件包括弓形件和連接件，

8、所述連接件的兩端設有安裝孔，且所述連接件上套設有有第二扭簧，所述弓形件穿過所述安裝孔與所述連接件固定。

9、在一些實施例中，所述把手上開設有通孔，

10、所述連接件穿過所述通孔，所述弓形件穿過所述安裝孔，將所述弓形連接件安裝于所述把手。

11、在一些實施例中，所述把手的一側設有限位銷。

12、在一些實施例中，所述被鎖緊件包括被鎖緊件底座和被鎖緊件頭部，所述被鎖緊件頭部和所述被鎖緊件一體成型。

13、在一些實施例中，所述被鎖緊件頭部和所述被鎖緊件底座的中部設有被鎖緊件凹槽，

14、所述弓形連接件卡接于所述被鎖緊件凹槽，將所述被鎖緊件與所述鎖扣組件固定。

15、與現有技術相比，本實用新型的有益效果是：區別于現有技術的情況，本實用新型實施例提供的自動彈出且可收納的連接鎖扣，包括鎖扣組件、弓形連接件、被鎖緊件，所述被鎖緊件通過所述弓形連接件與所述鎖扣組件固定，通過按壓鎖扣組件，弓形連接件從被鎖緊件中自動脫離，由此能夠提高操作效率。

技術特征：

1.一種自動彈出且可收納的連接鎖扣，其特征在于，包括鎖扣組件、弓形連接件、被鎖緊件，所述被鎖緊件通過所述弓形連接件與所述鎖扣組件固定；所述鎖扣組件包括把手、解鎖按鈕和第一扭簧，

2.根據權利要求1所述的連接鎖扣，其特征在于，所述把手上開設有通孔，

3.根據權利要求2所述的連接鎖扣，其特征在于，所述把手的一側設有限位銷。

4.根據權利要求3所述的連接鎖扣，其特征在于，所述被鎖緊件頭部和所述被鎖緊件一體成型。

5.根據權利要求4所述的連接鎖扣，其特征在于，所述被鎖緊件頭部和所述被鎖緊件底座的中部設有被鎖緊件凹槽，

技術總結
本技術涉及鎖扣結構，公開了一種自動彈出且可收納的連接鎖扣，包括鎖扣組件、弓形連接件、被鎖緊件，被鎖緊件通過弓形連接件與鎖扣組件固定，通過按壓鎖扣組件，弓形連接件從被鎖緊件中自動脫離，由此能夠提高操作效率。

技術研發人員：陳劍平,肖華勇,李選中,王啟權,王勇,吳涵渠
受保護的技術使用者：深圳市奧拓電子股份有限公司
技術研發日：20240625
技術公布日：2025/4/28
