本發明具體涉及集成電路封裝領域,具體是一種用于3d封裝的tsv通孔形貌工藝。
背景技術:
1、在現代電子設備中,隨著對高性能、小型化和低功耗的需求不斷增加,三維集成電路(3d?ic)技術應運而生。3d?ic通過將多層芯片垂直堆疊并用硅通孔(tsv)實現層間電氣連接,顯著提高了集成密度和性能。然而,目前常見的tsv工藝存在諸多挑戰,如采用bosch工藝深硅蝕刻過程中交替使用c4f8和sf6含有不同等離子體的蝕刻,形成通孔側壁不光滑的扇貝形貌(scallop),導致cvd絕緣層、pvd阻擋層和種子層在濺鍍沉積薄膜時不光滑,階梯覆蓋率低(step?coverage),影響后續電鍍填孔的完整性,從而導致表面均一性差,填孔過程容易產生空洞(void/seam),降低信號傳輸的電學性能,影響產品可靠性。激光鉆孔技術的孔徑大,不利于制造高密度高精度的封裝結構,且生產效率低。這些問題嚴重影響了3dic的可靠性和電學性能,為此,我們提出一種用于3d封裝的tsv通孔形貌工藝,來解決上述問題。
技術實現思路
1、本發明的目的在于提供一種用于3d封裝的tsv通孔形貌工藝,通過在破碎齒板下方設置帶有特定孔徑篩孔的篩網,讓粉碎后的原料經過篩網篩選,不符合粒度要求的顆粒繼續留在粉碎腔內被反復粉碎,直至達到規定粒度后通過篩網排出,以此精準控制粉碎后原料的粒度,確保輸出的原料粒度均勻、符合化工生產各環節的嚴格要求,提高產品的整體質量和性能;同時除塵機構能有效減少粉塵在工作環境中的排放,凈化工作場所空氣,保護操作人員健康,同時降低粉塵對設備的不良影響,保障設備穩定運行;以解決上述背景技術中所提出的技術問題。
2、為實現上述目的,本發明提供如下技術方案:
3、一種用于3d封裝的tsv通孔形貌工藝,包括以下步驟:
4、s1:準備材料,準備完整的硅晶圓;
5、s2:濕法蝕刻,使用hf溶液配合特定圖案化的掩膜版對硅基底進行選擇性化學腐蝕,直至達到預定深度;
6、s3:沉積絕緣層,采用化學氣相沉積(cvd)技術在整個晶圓上覆蓋一層薄而均勻的介電材料;
7、s4:濺射阻擋層與種子層,通過物理氣相沉積(pvd)工藝,在絕緣層上依次沉積鈦ti阻擋層和銅cu種子層;
8、s5:電鍍銅填充,在pvd沉積完成后,進行電鍍cu填充;

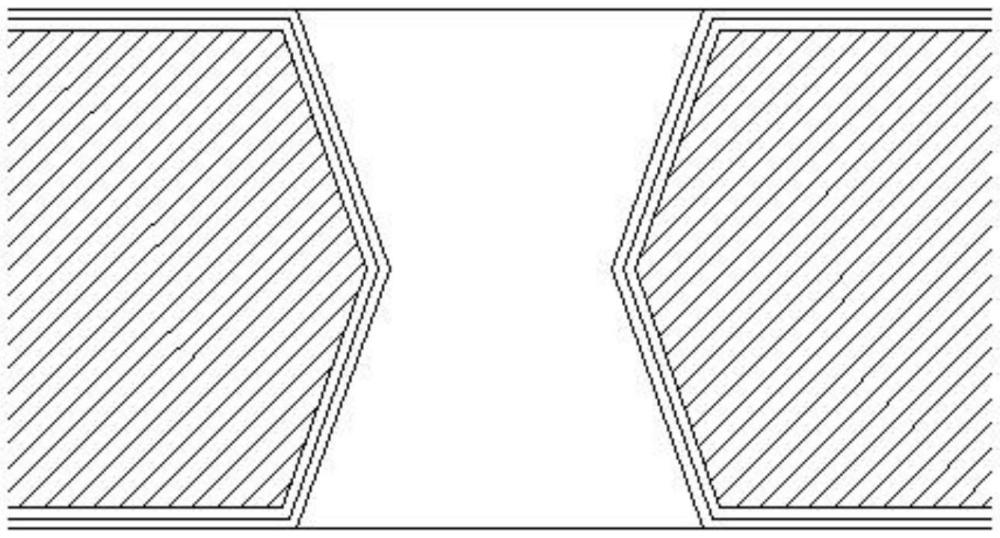

9、s6:背面重復操作,翻轉樣品后,在另一側相同位置重復第一步至第四步,確保兩側形成的孔洞準確對準并連接,形成x型的通孔結構;
10、s7:平整化處理:應用化學機械拋光(cmp)去除多余金屬殘留物,留下光滑平整的焊盤表面供后續rdl布線或植入solder?bump使用。
11、作為本發明進一步技術方案,所述步驟s2中由于濕法蝕刻的各向同性特性,此過程會在硅基底上形成外寬內窄的梯形孔洞。
12、作為本發明進一步技術方案,所述步驟s4中ti阻擋層的作用是防止cu原子擴散到絕緣層中,而cu種子層則為后續的電鍍過程提供基礎。
13、作為本發明進一步技術方案,所述步驟s5電鍍過程中,cu種子層作為陰極,cu離子在電場作用下沉積到通孔內,逐漸填滿整個通孔。
14、與現有技術相比,本發明的有益效果是:
15、1、本發明,新型通孔形貌減少了沉積絕緣層和濺鍍阻擋層、種子層的不連續性,提高了電鍍填孔的完整性,減少了空洞的產生;
16、2、本發明,擴大頂部和底部的孔徑,增加重布線(rdl)線路線寬,減少了rc延遲和信號串擾,提高了高頻信號傳輸的回波損耗和插入損耗性能;
17、3、本發明,增大通孔孔徑,使得表面焊盤與solder?bump接觸面積更大,增強了結合力;
18、4、本發明,與激光鉆孔相比,濕法蝕刻工藝簡單且成本較低,提高了生產效率。
1.一種用于3d封裝的tsv通孔形貌工藝,其特征在于,包括以下步驟:
2.根據權利要求1所述的用于一種用于3d封裝的tsv通孔形貌工藝,其特征在于:所述步驟s2中由于濕法蝕刻的各向同性特性,此過程會在硅基底上形成外寬內窄的梯形孔洞。
3.根據權利要求1所述的用于一種用于3d封裝的tsv通孔形貌工藝,其特征在于:所述步驟s4中ti阻擋層的作用是防止cu原子擴散到絕緣層中,而cu種子層則為后續的電鍍過程提供基礎。
4.根據權利要求3所述的用于一種用于3d封裝的tsv通孔形貌工藝,其特征在于:所述步驟s5電鍍過程中,cu種子層作為陰極,cu離子在電場作用下沉積到通孔內,逐漸填滿整個通孔。
