本技術涉及一種嵌入式斷路器，尤其涉及一種基于5g基站嵌入式斷路器的新型半氣隙鐵芯組件。

背景技術：

1、在5g通信領域，隨著數據傳輸速率的飛速提升和通信基站密度的增加，對基站電源系統的可靠性和經濟性提出了更高的要求。特別是在電源保護與故障檢測方面，需求更為迫切。嵌入式斷路器作為基站電源管理系統的核心部件，其性能直接影響到整個系統的穩定性和效率。

2、鐵芯組件是斷路器的關鍵組件之一，用于驅動斷路器的動觸頭進行合閘和分閘操作。當合閘操作發生時，通過控制電路使合分閘線圈激勵，鐵芯會驅動斷路器動觸頭按規定速度合閘。這種設計確保了斷路器能夠可靠地完成開閉合操作。傳統的通信基站用斷路器通常采用無氣隙的鐵芯結構，主要功能是在電流過載或短路情況下切斷電源，保護電路不受損害。這種設計依賴于鐵芯材料的磁性特性來實現電流的感應和斷開動作。在正常使用中，它能有效應對大電流故障，當遇到小電流故障時，由于磁導率的非線性以及磁滯損耗，使得其對故障的反應不夠靈敏，無法有效地識別和切斷故障電流，導致故障處理延遲或失效。

3、為了解決無氣隙設計的問題，一些斷路器采用了完全氣隙鐵芯結構，通過增加氣隙，以提高斷路性能和磁感應的線性，從而提升了故障電流檢測的靈敏度。但氣隙的增加導致磁阻增大，需要更大的激磁電流來驅動斷路器動作，這增加了能耗并可能引起鐵芯過熱，影響斷路器的可靠性和壽命。

4、此外，這兩種傳統斷路器還存在體積較大、散熱性能差等問題，在密集部署的5g基站中，這些問題尤為突出。傳統的電磁式電流互感器在短路情況下會因為磁通導致鐵心飽和，從而影響二次側輸出電流，這可能導致保護拒動，進而引發嚴重的電力系統事故。

技術實現思路

1、本實用新型的目的就在于提供一種解決上述問題，優化電流互感器的性能，特別是在小電流故障感知方面的響應速度和準確性，以此來提高基站電源的智能監控與管理，降低能耗，增強系統可靠性的，一種基于5g基站嵌入式斷路器的新型半氣隙鐵芯組件。

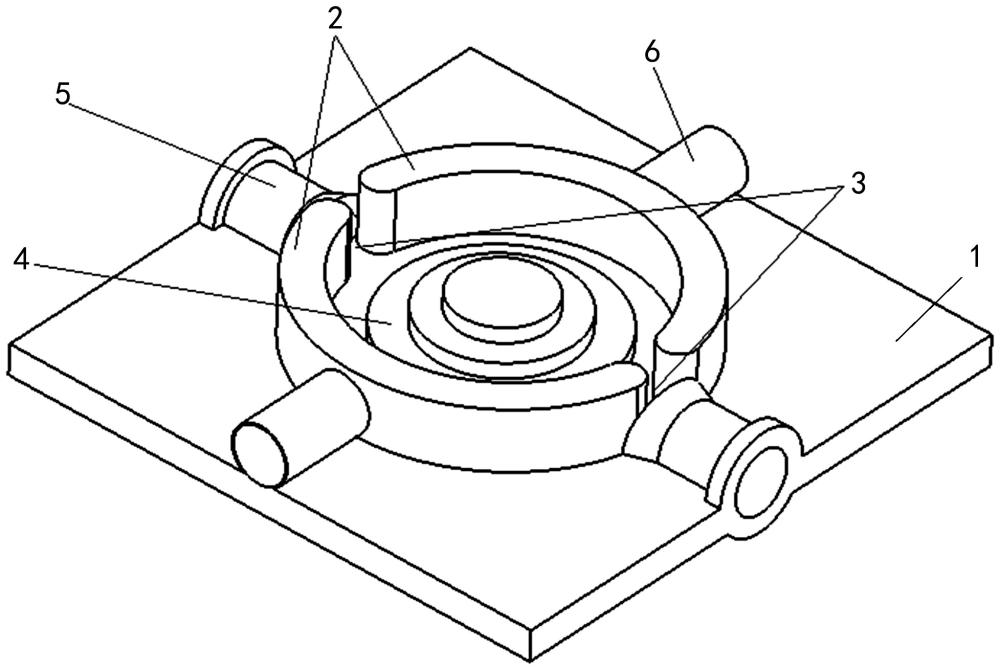

2、為了實現上述目的，本實用新型采用的技術方案是這樣的：一種基于5g基站嵌入式斷路器的新型半氣隙鐵芯組件，包括底板和底板上的鐵芯體，二者均水平設置；

3、所述鐵芯體整體為圓環體，從上到下由多層坡莫合金片和多層樹脂層交錯層疊而成；

4、鐵芯體相對兩側分別設有一貫穿圓環體的氣隙口，將鐵芯體分為弧形的左半體和右半體，左半體和右半體外壁纏繞線圈；

5、鐵芯體內設有圓形的導電底盤，所述導電底盤底部與底板固定連接且與鐵芯體同軸設置，氣隙口處分別設有一空氣管，所述空氣管一端與氣隙口對接，另一端沿鐵芯體軸向設置；鐵芯體外壁相對兩側各連接一導電線，所述導電線方向與空氣管垂直。

6、作為優選：左半體和右半體的兩端均倒圓弧設計。

7、作為優選：所述空氣管與底板一體成型。

8、作為優選：所述氣隙口大小、鐵芯體厚度均能調整。

9、與現有技術相比，本實用新型的優點在于：

10、（1）本實用新型中，鐵芯體為多層坡莫合金片和多層樹脂層交錯層疊設計，在鐵芯體上開設氣隙口形成半氣隙鐵芯結構。其中，坡莫合金片為磁導率和低矯頑力材料，能以最小化磁滯損耗并提高磁路效率，確保優異的磁性能和快速響應能力，對于實現高靈敏的小電流故障感知至關重要。樹脂層起到氣隙設計的作用，在每一層坡莫合金片間形成氣隙，能減少相鄰坡莫合金片之間的電流損耗，進一步降低能量損耗。氣隙口形成的半氣隙鐵芯結構，在提升小電流故障感知能力的同時，避免了磁阻增大和激磁電流過大的問題，實現了能效與性能的雙重優化。本實用新型的結構，能減少核心材料的使用量，實現了約20%的磁滯損耗降低，使得即使在低電流水平下也能準確快速地感知故障，提升了系統的保護能力。同時新型半氣隙鐵芯結構的相對磁導率可達到3000，這比傳統鐵芯的磁導率高出約10%。高磁導率意味著在同等條件下，該鐵芯可以更有效地傳導磁通量，從而提高對小電流故障的響應速度和準確性。

11、（2）本實用新型減少了能耗與延長設備壽命。通過選擇高性能材料和優化磁路設計，實現了能量損耗的降低，具體表現為空載損耗降低了15%，降低的能量損耗意味著鐵芯在正常工作時的熱生成減少，因此降低了磁滯損耗和整個系統的能耗，同時延長了設備的使用壽命。

12、（3）本實用新型增強了環境適應性:該鐵芯組件在設計和材料選擇上考慮到了不同環境的適應性，新型半氣隙鐵芯結構設計能夠適應從-40℃到125℃的溫度范圍，覆蓋了絕大多數5g基站可能遇到的環境溫度，確保了在惡劣條件下也能保持高性能和穩定性。鐵芯的結構設計和材料選擇使其具有更好的抗電磁干擾能力，這對于5g基站這樣電磁環境復雜的場所尤為重要。

13、（4）本實用新型減少了成本的輸出。該鐵芯設計上調整了鐵芯和氣隙口的大小、厚度、位置以及材料選擇，新型半氣隙鐵芯的體積比傳統鐵芯減少了約30%，帶來了重量的減輕，降低了安裝和維護的復雜性，提高了整體的經濟性和可操作性，更適合空間受限的5g基站等場景，在實現小電流感知的同時，提高了產品的性價比。

技術特征：

1.一種基于5g基站嵌入式斷路器的新型半氣隙鐵芯組件，包括底板和底板上的鐵芯體，二者均水平設置，其特征在于：

2.根據權利要求1所述的一種基于5g基站嵌入式斷路器的新型半氣隙鐵芯組件，其特征在于：左半體和右半體的兩端均倒圓弧設計。

3.根據權利要求1所述的一種基于5g基站嵌入式斷路器的新型半氣隙鐵芯組件，其特征在于：所述空氣管與底板一體成型。

4.根據權利要求1所述的一種基于5g基站嵌入式斷路器的新型半氣隙鐵芯組件，其特征在于：所述氣隙口大小、鐵芯體厚度均能調整。

技術總結
本技術公開了一種基于5G基站嵌入式斷路器的新型半氣隙鐵芯組件，包括底板和底板上的鐵芯體，所述鐵芯體整體為圓環體，從上到下由多層坡莫合金片和樹脂層交錯層疊而成；鐵芯體相對兩側分別設有一貫穿圓環體的氣隙口，將鐵芯體分為弧形的左半體和右半體，左半體和右半體外壁纏繞線圈；鐵芯體內設有圓形的導電底盤，導電底盤底部與底板固定連接且與鐵芯體同軸設置，氣隙口處分別設有一空氣管，鐵芯體外壁相對兩側各連接一導電線，所述導電線方向與空氣管垂直。本技術能降低磁滯損耗、提升磁導率，不僅能在低電流水平下準確快速地感知故障；還能提高產品靈敏度和效率，在5G基站嵌入式斷路器小電流故障識別應用中更具競爭力和適應性。

技術研發人員：郭耀中,馮金燕,彭佳潔,肖純偉,羅耀耀
受保護的技術使用者：成都理工大學
技術研發日：20240710
技術公布日：2025/4/28
