本技術涉及一種馬桶用的控制開關裝置，適用于智能馬桶的開關按鍵中。

背景技術：

1、現有智能馬桶旋鈕大多是一個按鍵加旋轉旋鈕的方式，物理切換界面較少，需要依靠程序來滿足智能馬桶的多功能需求，這樣一個按鍵、一個旋鈕就需要對應多個功能，但對于老人、兒童或沒接觸過智能馬桶的人使用起來會有一定的難度，現有的開關裝置無法同時滿足觸摸和機械在一起。

技術實現思路

1、為了解決上述技術問題，本實用新型的目的在于提供一種馬桶用的控制開關裝置。

2、本實用新型通過以下技術方案來實現：

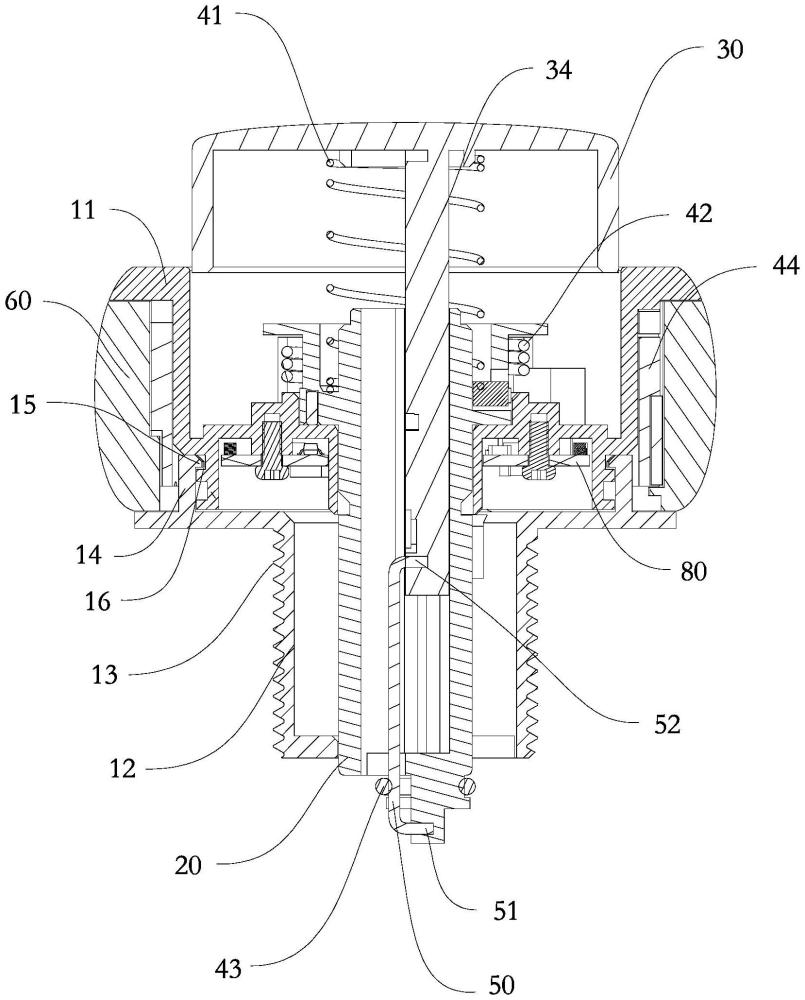

3、一種馬桶用的控制開關裝置，包括本體，所述本體內設置有固定座和按鍵，所述按鍵能相對固定座進行移動，所述按鍵與固定座間設置有彈性件，所述彈性件能驅動按鍵相對固定座進行分離，還包括連桿，所述連桿一端與固定座配合連接，所述按鍵上設置有導向槽，所述導向槽上設置有第一位置和第二位置，所述按鍵的按壓能使連桿另一端在第一位置與第二位置間進行切換，以實現按鍵相對本體、固定座進行收縮或彈出；所述按鍵能帶動固定座相對本體進行轉動。

4、本實用新型實施例中，所述固定座與本體間設置有扭簧，所述扭簧能使按鍵、固定座相對本體復位。

5、本實用新型實施例中，所述導向槽為心形槽，所述第一位置位于心形槽上方的下凹處，所述第二位置位于心形槽的下方；所述連桿的另一端在第一位置時，所述按鍵相對本體處于收縮狀態，所述連桿的另一端在第二位置時，所述按鍵相對本體處于彈出狀態。

6、本實用新型實施例中，所述按鍵包括能伸入固定座內周的連接板，所述導向槽設置在連接板上，所述連接板上設置有連接塊，所述固定座內設置有插槽，所述連接塊與插槽的配合能使按鍵和固定座相對本體同步轉動，所述連接塊能在插槽內進行移動。

7、本實用新型實施例中，所述連桿一端設置有第一卡勾，所述第一卡勾能與固定座插接配合，以使連桿繞著第一卡勾進行擺動，所述連桿另一端設置有第二卡勾，所述第二卡勾能伸入導向槽內。

8、本實用新型實施例中，所述連桿一端與固定座的外周設置有固定環，所述固定環能使連桿一端保持與固定座的插接配合。

9、本實用新型實施例中，還包括旋鈕，所述旋鈕套設在殼體外周，所述旋鈕能相對殼體進行旋轉。

10、本實用新型實施例中，所述本體包括殼體和底座，所述底座上設置有連接螺紋，所述底座能與安裝面抵接配合。

11、本實用新型實施例中，所述底座上方設置有連接片，所述連接片設置有向內凸起的卡接塊，所述殼體外周設置有能與卡接塊相配合的卡槽。

12、本實用新型實施例中，所述旋鈕套設在殼體外周，所述殼體與旋鈕間設置有耐磨環。

13、本實用新型的一種馬桶用的控制開關裝置，具有如下有益效果：通過切換按鍵的伸縮狀態、旋轉按鍵、旋鈕的旋轉，可以實現多種狀態的切換，能更好的匹配智能馬桶的多功能需求。如旋轉旋鈕可以實現婦洗、臀洗的切換，按鍵彈起后，旋轉按鍵可以調整婦洗/臀洗的出水壓力等，物理界面的切換可以和智能馬桶功能的切換一一對應，極大程度的降低使用難度，可以滿足多用戶下的使用情況。

技術特征：

1.一種馬桶用的控制開關裝置，包括本體，其特征在于，所述本體內設置有固定座和按鍵，所述按鍵能相對固定座進行移動，所述按鍵與固定座間設置有彈性件，所述彈性件能驅動按鍵相對固定座進行分離，還包括連桿，所述連桿一端與固定座配合連接，所述按鍵上設置有導向槽，所述導向槽上設置有第一位置和第二位置，所述按鍵的按壓能使連桿另一端在第一位置與第二位置間進行切換，以實現按鍵相對本體、固定座進行收縮或彈出；所述按鍵能帶動固定座相對本體進行轉動。

2.根據權利要求1所述的一種馬桶用的控制開關裝置，其特征在于，所述固定座與本體間設置有扭簧，所述扭簧能使按鍵、固定座相對本體復位。

3.根據權利要求1或2任一所述的一種馬桶用的控制開關裝置，其特征在于，所述導向槽為心形槽，所述第一位置位于心形槽上方的下凹處，所述第二位置位于心形槽的下方；所述連桿的另一端在第一位置時，所述按鍵相對本體處于收縮狀態，所述連桿的另一端在第二位置時，所述按鍵相對本體處于彈出狀態。

4.根據權利要求3所述的一種馬桶用的控制開關裝置，其特征在于，所述按鍵包括能伸入固定座內周的連接板，所述導向槽設置在連接板上，所述連接板上設置有連接塊，所述固定座內設置有插槽，所述連接塊與插槽的配合能使按鍵和固定座相對本體同步轉動，所述連接塊能在插槽內進行移動。

5.根據權利要求4所述的一種馬桶用的控制開關裝置，其特征在于，所述連桿一端設置有第一卡勾，所述第一卡勾能與固定座插接配合，以使連桿繞著第一卡勾進行擺動，所述連桿另一端設置有第二卡勾，所述第二卡勾能伸入導向槽內。

6.根據權利要求5所述的一種馬桶用的控制開關裝置，其特征在于，所述連桿一端與固定座的外周設置有固定環，所述固定環能使連桿一端保持與固定座的插接配合。

7.根據權利要求1、2、4-6任一所述的一種馬桶用的控制開關裝置，其特征在于，還包括旋鈕，所述旋鈕套設在殼體外周，所述旋鈕能相對殼體進行旋轉。

8.根據權利要求7所述的一種馬桶用的控制開關裝置，其特征在于，所述本體包括殼體和底座，所述底座上設置有連接螺紋，所述底座能與安裝面抵接配合。

9.根據權利要求8所述的一種馬桶用的控制開關裝置，其特征在于，所述底座上方設置有連接片，所述連接片設置有向內凸起的卡接塊，所述殼體外周設置有能與卡接塊相配合的卡槽。

10.根據權利要求9所述的一種馬桶用的控制開關裝置，其特征在于，所述旋鈕套設在殼體外周，所述殼體與旋鈕間設置有耐磨環。

技術總結
本技術公開了一種馬桶用的控制開關裝置，包括本體，所述本體內設置有固定座和按鍵，所述按鍵能相對固定座進行移動，所述按鍵與固定座間設置有彈性件，所述彈性件能驅動按鍵相對固定座進行分離，還包括連桿，所述連桿一端與固定座配合連接，所述按鍵上設置有導向槽，所述導向槽上設置有第一位置和第二位置，所述按鍵的按壓能使連桿另一端在第一位置與第二位置間進行切換，以實現按鍵相對本體、固定座進行收縮或彈出；所述按鍵能帶動固定座相對本體進行轉動，通過一個按鍵可以實現多種控制方式，可以很好的適用于智能馬桶上。

技術研發人員：林福運,林俊鋒,徐紹軍,汪凡
受保護的技術使用者：廈門建霖健康家居股份有限公司
技術研發日：20240710
技術公布日：2025/4/28
