本發明屬于連接器，尤其涉及一種lrmdp插座連接器緊湊排列的差分部分拆卸裝置。

背景技術：

1、lrmdp連接器是一種綜合航空電子系統（ima）現場可更換模塊（lrm）使用的標準連接器，適用于sem-d、sem-e、asaac模塊，能夠實現射頻、差分、光、電源等多種信號傳輸。其中lrmdp插座連接器差分部分通過其魚眼與印制板信號孔壓裝在一起實現連接，在連接器差分部分或印制板發生損壞需進行維修更換時，需將差分部分進行拆卸，特別是當背板上lrmdp插座連接器間距較小緊湊進行排列時，只需拆卸其中一個差分部分。

2、目前，已知拆卸方法通過工裝在印制板背面將連接器差分部分頂出，此方法會使差分部分魚眼在拆卸過程中變形使其損壞無法二次使用。

3、因此，亟需設計一種lrmdp插座連接器差分部分拆卸裝置，解決以上提到的魚眼在拆卸過程中變形的問題。

技術實現思路

1、為解決背景技術中提及的魚眼在拆卸過程中變形的技術問題，提供一種lrmdp插座連接器緊湊排列的差分部分拆卸裝置，以解決上述問題。

2、為實現上述目的，本發明的lrmdp插座連接器緊湊排列的差分部分拆卸裝置的具體技術方案如下：

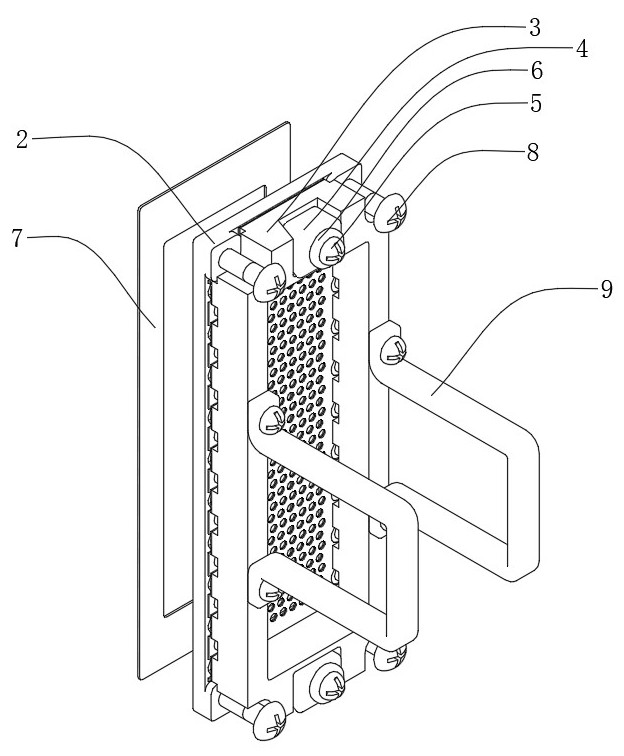

3、一種lrmdp插座連接器緊湊排列的差分部分拆卸裝置，其特征在于，包括用于定位差分部分的下框體，下框體上安裝有下孔板，下框體上滑動連接有上框體，上框體上安裝有上孔板，下框體上固定連接有導向柱，上框體上開設有滑動凹槽，滑動凹槽上開設有第一長通孔，第一長通孔的截面面積大于導向柱的截面面積，第一長通孔與導向柱配合，以對下框體和上框體的相對移動進行導向，滑動凹槽上開設有第一斜面，導向柱外側壁套接有楔形塊，楔形塊上開設有第二斜面，第一斜面與第二斜面接觸配合，楔形塊向靠近下框體方向移動，使上框體相對下框體滑動，從而使上孔板的孔洞和下孔板的孔洞交錯并夾緊差分接觸件的細軸后，驅動下框體遠離印制板，以將差分部分拆卸。

4、進一步，導向柱上開設有第一螺孔，第一螺栓穿過楔形塊與第一螺孔螺接，轉動第一螺栓，以使楔形塊向靠近下框體方向移動。

5、進一步，第一螺栓的端頭與楔形塊之間設有墊圈，以對楔形塊進行限位。

6、進一步，導向柱為柱狀，第一長通孔在滑動方向上的長度大于導向柱的直徑，第一長通孔在垂直滑動方向上的長度與導向柱的直徑適配，以對上框體和下框體的滑動方向進行限位。

7、進一步，下孔板與下框體之間通過第二螺栓螺接，上孔板與上框體之間通過第三螺栓螺接，下孔板上開設有第一避讓孔，以在上框體和下框體滑動時避讓第三螺栓，上孔板上開設有第二避讓孔，以在上框體和下框體滑動時避讓第二螺栓。

8、進一步，上孔板和下孔板上開設的孔洞與差分接觸件的細軸相匹配。

9、進一步，還包括底板，底板呈中空框架狀，底板的形狀與差分部分形狀相匹配，從而使底板與印制板抵接，下框體上開設有第二螺孔，第二螺孔內螺接有起拔螺釘，起拔螺釘的螺桿末端與底板抵接，轉動起拔螺釘，起拔螺釘與底板抵接后驅動下框體遠離印制板。

10、進一步，第二螺孔中心對稱布置在下框體邊緣位置。

11、進一步，上框體上設有第三避讓孔，以對起拔螺釘進行避讓。

12、進一步，上框體上安裝有把手。

13、本發明的lrmdp插座連接器緊湊排列的差分部分拆卸裝置具有以下優點：

14、本發明通過楔形塊驅動上孔板和下孔板交錯卡住差分接觸件的方式將差分部分拔出，實現在拆卸過程中不使魚眼產生新的變形，并且可以在緊湊排列多個lrmdp插座連接器的背板上在不拆卸旁邊lrmdp插座連接器的情況下單獨拆卸指定的連接器差分部分。

15、本發明設置起拔螺釘并通過起拔螺釘頂住底板后反作用下框體，使下框體向遠離印制板方向移動的方式實現差分部分的拆卸，在拆卸過程中不對印制板造成新的損傷。

技術特征：

1.一種lrmdp插座連接器緊湊排列的差分部分拆卸裝置，其特征在于，包括用于定位差分部分的下框體，下框體上安裝有下孔板，下框體上滑動連接有上框體，上框體上安裝有上孔板，下框體上固定連接有導向柱，上框體上開設有滑動凹槽，滑動凹槽上開設有第一長通孔，第一長通孔的截面面積大于導向柱的截面面積，第一長通孔與導向柱配合，以對下框體和上框體的相對移動進行導向，滑動凹槽上開設有第一斜面，導向柱外側壁套接有楔形塊，楔形塊上開設有第二斜面，第一斜面與第二斜面接觸配合，楔形塊向靠近下框體方向移動，使上框體相對下框體滑動，從而使上孔板的孔洞和下孔板的孔洞交錯并夾緊差分接觸件的細軸后，驅動下框體遠離印制板，以將差分部分拆卸。

2.根據權利要求1所述的lrmdp插座連接器緊湊排列的差分部分拆卸裝置，其特征在于，導向柱上開設有第一螺孔，第一螺栓穿過楔形塊與第一螺孔螺接，轉動第一螺栓，以使楔形塊向靠近下框體方向移動。

3.根據權利要求2所述的lrmdp插座連接器緊湊排列的差分部分拆卸裝置，其特征在于，第一螺栓的端頭與楔形塊之間設有墊圈，以對楔形塊進行限位。

4.根據權利要求1所述的lrmdp插座連接器緊湊排列的差分部分拆卸裝置，其特征在于，導向柱為柱狀，第一長通孔在滑動方向上的長度大于導向柱的直徑，第一長通孔在垂直滑動方向上的長度與導向柱的直徑適配，以對上框體和下框體的滑動方向進行限位。

5.根據權利要求1所述的lrmdp插座連接器緊湊排列的差分部分拆卸裝置，其特征在于，下孔板與下框體之間通過第二螺栓螺接，上孔板與上框體之間通過第三螺栓螺接，下孔板上開設有第一避讓孔，以在上框體和下框體滑動時避讓第三螺栓，上孔板上開設有第二避讓孔，以在上框體和下框體滑動時避讓第二螺栓。

6.根據權利要求1所述的lrmdp插座連接器緊湊排列的差分部分拆卸裝置，其特征在于，上孔板和下孔板上開設的孔洞與差分接觸件的細軸相匹配。

7.根據權利要求1所述的lrmdp插座連接器緊湊排列的差分部分拆卸裝置，其特征在于，還包括底板，底板呈中空框架狀，底板的形狀與差分部分形狀相匹配，從而使底板與印制板抵接，下框體上開設有第二螺孔，第二螺孔內螺接有起拔螺釘，起拔螺釘的螺桿末端與底板抵接，轉動起拔螺釘，起拔螺釘與底板抵接后驅動下框體遠離印制板。

8.根據權利要求7所述的lrmdp插座連接器緊湊排列的差分部分拆卸裝置，其特征在于，第二螺孔中心對稱布置在下框體邊緣位置。

9.根據權利要求7或8所述的lrmdp插座連接器緊湊排列的差分部分拆卸裝置，其特征在于，上框體上設有第三避讓孔，以對起拔螺釘進行避讓。

10.根據權利要求1所述的lrmdp插座連接器緊湊排列的差分部分拆卸裝置，其特征在于，上框體上安裝有把手。

技術總結
本發明公開了一種LRMDP插座連接器緊湊排列的差分部分拆卸裝置，屬于連接器技術領域，包括用于定位差分部分的下框體，下框體上安裝有下孔板，下框體上滑動連接有上框體，上框體上安裝有上孔板，下框體上固定連接有導向柱，上框體上開設有滑動凹槽，滑動凹槽上開設有第一長通孔，第一長通孔的截面面積大于導向柱的截面面積，第一長通孔與導向柱配合，以對下框體和上框體的相對移動進行導向，滑動凹槽上開設有第一斜面，導向柱外側壁套接有楔形塊，楔形塊上開設有第二斜面，第一斜面與第二斜面接觸配合，楔形塊向靠近下框體方向移動，使上孔板的孔洞和下孔板的孔洞交錯并夾緊差分接觸件的細軸后，驅動下框體遠離印制板，以將差分部分拆卸。

技術研發人員：張鑫貴,朱建龍,關德軍,燕申武,趙三軍,時勇,王軼強
受保護的技術使用者：天津七一二通信廣播股份有限公司
技術研發日：
技術公布日：2025/4/24
