：本技術涉及數據線，特指一種便于收納的數據線。

背景技術

0、
背景技術：

1、數據線，通俗來說就是連接手機與其他設備之間并能夠傳輸通信的一種工具，數據線在傳輸時具有無時延、傳輸穩定的優點。

2、通常在購買手機時會配備一條數據線，，數據線的構造是一端是連接手機的接口，常見的有：type-c和usb-a型等；另一端是連接電腦或者其他的設備的接口，常見的有：usbtype-a接口等。并且，數據線也是組成手機充電器的一部分，所以數據線也是幫助手機充電的一個非常好的工具。但是，為了在充電或者傳輸文件時，也能夠在一定范圍內移動而方便使用手機，數據線通常設計的比較長，這也給數據線帶來了收納上的問題，由于數據線長度較長又為柔性，使得數據線在卷曲收納后，容易纏繞、打結，尤其是與其它線形物品(如：耳機、項鏈)共同放置在同一收納空間(如：口袋、背包、抽屜等)時，更加容易纏繞、打結，不僅嚴重侵占其他物品的空間，還難以解開纏繞，影響使用者的使用體驗。

3、對此，有人提出數據線的便捷收納裝置，通常是采用一根能夠轉動的軸，配合圓盤，構成一個轉盤，再將數據線的中間部分卷曲于軸上，收納于轉盤中，數據線的兩端接口露于轉盤外，需要使用時，可以拉出數據線，使用完后，數據線會被轉動的軸帶動回到轉盤中，完成收納。如專利公告號為：cn?207338830?u的中國實用新型專利公開了一種雙向拉伸數據線連接結構及數據線收納裝置，其包括：兩個隨動電路板和一個用于電連接兩個隨動電路板的固定導電板，隨動電路板與數據線一一對應并且隨動電路板跟隨纏繞在收卷組件上的數據線同軸轉動，隨動電路板上設有中心位于數據線轉動中心的圓形導電軌，數據線與導電軌電連接，固定導電板兩端分別通過固定的金屬件與兩個隨動電路板上的導電軌實現電連接。本實用新型通過金屬件與圓形導電軌的持續接觸保持導電連通，兩段數據線可以單獨拉出和收縮，拉收的過程中兩段數據線之間的連接均不存在對線材的反復扭轉。

4、但是，這種現有的數據線收納裝置，由于其自身的結構設計特點，具有以下幾點不足：

5、1.其通過上下兩殼體將收卷組件、固定導電板、隨動電路板、數據線等收納一體，致使殼體的體積較大，遠超出于數據線本身的體積，并且，其上殼大部分位置都為硬質塑料材質，在收納至狹窄空間時，容易受擠壓損壞，而影響使用。

6、2.其是通過在兩個收卷組件中分別設置渦卷盤簧來實現對數據線的回收，而渦卷盤簧一般是由記憶金屬類材料制成，該類材料會存在一個問題就是在多次使用后，其記憶形狀容易發生改變，也就漸漸收納不完全，甚至失去收納能力，不適宜長久使用，耐久度不夠。

7、有鑒于此，本發明人提出以下技術方案。

技術實現思路

0、
技術實現要素：

1、本實用新型的目的在于克服現有技術的不足，提供一種具有磁力便于收納的數據線。

2、為了解決上述技術問題，本實用新型采用了下述技術方案：一種便于收納的數據線，包括有數據線主體，其特征在于：

3、所述數據線主體包括有數據線芯、包裹于所述數據線芯外圍的磁性材料層以及包裹于所述磁性材料層外圍的外編織層，其中，所述磁性材料層為具有磁力的釹鐵硼材料層。

4、進一步而言，上述技術方案中，所述數據線芯包括有導體、包圍于該導體周身的絕緣材料以及纏繞于導體外圍的屏蔽包帶，其中，所述絕緣材料為pfas?free無氟絕緣材料，所述屏蔽包帶為石墨烯包帶。

5、進一步而言，上述技術方案中，所述數據線芯的內徑為1.85-2.1mm；所述屏蔽包帶的厚度為0.025mm。

6、進一步而言，上述技術方案中，所述磁性材料層的厚度為0.4-0.8mm；所述外編織層的厚度為0.15-0.25mm。

7、進一步而言，上述技術方案中，所述數據線主體一側成型有助于使所述數據線主體吸附穩定的第一吸附面；所述數據線主體另一側也成型有助于使數據線主體吸附穩定的第二吸附面。

8、進一步而言，上述技術方案中，所述磁性材料層為一體擠出成型；所述外編織層為一體編織成型。

9、進一步而言，上述技術方案中，所述磁性材料層中成型有一避讓孔，所述數據線芯穿設于該避讓孔中。

10、進一步而言，上述技術方案中，所述數據線主體兩端分別連接設置有第一接頭和第二接頭。

11、進一步而言，上述技術方案中，所述第一接頭為type-c接頭、type-a接頭、mini-usb接頭、micro-usb接頭、usb接頭、lightning接頭中的一種；所述第二接頭也為type-c接頭、type-a接頭、mini-usb接頭、micro-usb接頭、usb接頭、lightning接頭中的一種。

12、采用上述技術方案后，本實用新型與現有技術相比較具有如下有益效果：本實用新型中，采用帶有磁力的釹鐵硼材料層來作為數據線主體的中層，使得數據線主體通體具有磁吸的功能，還在磁性材料層的外圍包裹有外編織層，外編織層為不同顏色的150d化纖編織而成，不僅具有極好的抗張性、防火性、抗拉性，能避免開裂斷裂，還具有美化外觀的效果，本方案能夠有效解決和改善傳統數據線容易打結、纏繞，不易整理不便攜的問題，通過磁力能夠快速整理、自動吸附，在使用時可長可短，使用便利，解決了數據線的收納難題。

13、本實用新型的體積大小與常規數據線幾乎無異，免去了傳統方案中用殼體收納數據線的方式，進一步加強了便攜性，采用擠出成型，使得結構簡單耐用、無細小零件、便于生產管理、生產成本合理，還設置有防火抗拉的外編織層，在收納至狹窄空間時，也不會受擠壓損壞，不影響使用；同時，本實用新型避免了使用記憶金屬類材料來收納數據線，數據線主體的中層為帶有磁力的釹鐵硼材料制成磁性材料層，此種材料一經充磁，能夠永久不掉磁，且任意分段都具有磁力，使用完后自動收納，卷回預設樣式，使用更加方便，適用于多種不同工作場景，能夠滿足用戶的使用需求，具備更佳的市場競爭力。

技術特征：

1.一種便于收納的數據線，包括有數據線主體（10），其特征在于：

2.根據權利要求1所述的一種便于收納的數據線，其特征在于：所述數據線芯（20）包括有導體（201）、包圍于該導體（201）周身的絕緣材料（202）以及纏繞于導體（201）外圍的屏蔽包帶（203），其中，所述絕緣材料（202）為pfas?free無氟絕緣材料，所述屏蔽包帶（203）為石墨烯包帶。

3.根據權利要求2所述的一種便于收納的數據線，其特征在于：所述數據線芯（20）的內徑為1.85-2.1mm；所述屏蔽包帶（203）的厚度為0.025mm。

4.根據權利要求1所述的一種便于收納的數據線，其特征在于：所述磁性材料層（30）的厚度為0.4-0.8mm；所述外編織層（40）的厚度為0.15-0.25mm。

5.根據權利要求1所述的一種便于收納的數據線，其特征在于：所述數據線主體（10）一側成型有助于使所述數據線主體（10）吸附穩定的第一吸附面（110）；所述數據線主體另一側也成型有助于使數據線主體（10）吸附穩定的第二吸附面（120）。

6.根據權利要求1所述的一種便于收納的數據線，其特征在于：所述磁性材料層（30）為一體擠出成型；所述外編織層（40）為一體編織成型。

7.根據權利要求1所述的一種便于收納的數據線，其特征在于：所述磁性材料層（30）中成型有一避讓孔（310），所述數據線芯（20）穿設于該避讓孔（310）中。

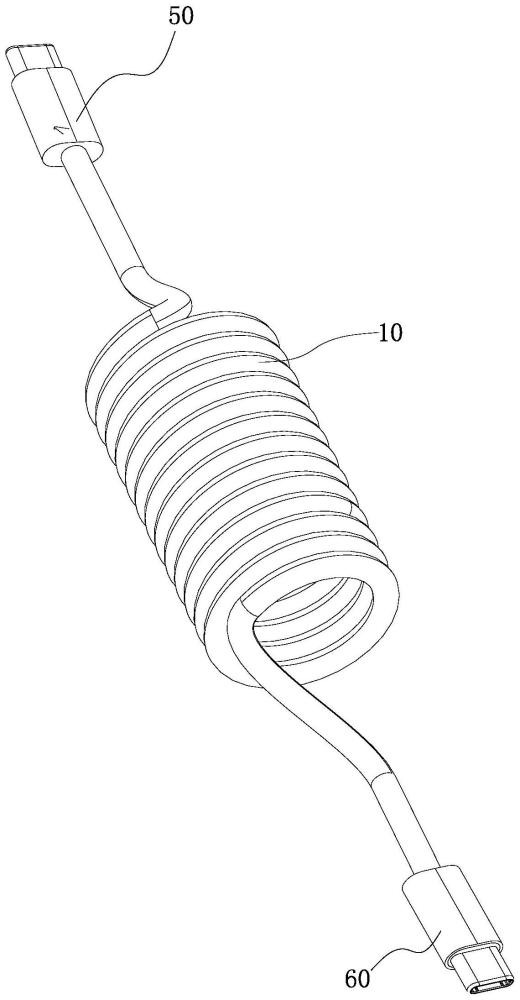

8.根據權利要求1-7任意一項所述的一種便于收納的數據線，其特征在于：所述數據線主體（10）兩端分別連接設置有第一接頭（50）和第二接頭（60）。

9.根據權利要求8所述的一種便于收納的數據線，其特征在于：所述第一接頭（50）為type-c接頭、type-a接頭、mini-usb接頭、micro-usb接頭、usb接頭、lightning接頭中的一種；所述第二接頭（60）也為type-c接頭、type-a接頭、mini-usb接頭、micro-usb接頭、usb接頭、lightning接頭中的一種。

技術總結
本技術公開了一種便于收納的數據線，包括有數據線主體，所述數據線主體包括有數據線芯、磁性材料層以及外編織層，磁性材料層為具有磁力的釹鐵硼材料層。本技術的體積大小與常規數據線幾乎無異，免去了傳統方案中用殼體收納數據線的方式，加強了便攜性，設置有防火抗拉的外編織層，在收納至狹窄空間時，也不會受擠壓損壞，不影響使用；同時，本技術避免了使用記憶金屬類材料來收納數據線，數據線主體的中層為帶有磁力的釹鐵硼材料制成磁性材料層，此種材料一經充磁，能夠永久不掉磁，且任意分段都具有磁力，使用完后自動收納，卷回預設樣式，適用于多種不同工作場景，能夠滿足用戶的使用需求，具備更佳的市場競爭力。

技術研發人員：傅華良,楊國俊
受保護的技術使用者：東莞市開來電子有限公司
技術研發日：20240306
技術公布日：2025/4/28
