本技術屬于鉛酸蓄電池生產，具體涉及一種鉛酸蓄電池化成用充電連接線，主要用于高爾夫球車鉛酸蓄電池。

背景技術：

1、高爾夫球車鉛酸蓄電池的接線端子為鉛件鑲嵌螺栓組合方式，在蓄電池化成串聯充電接線時，一般有兩種連接方式，第一種連接方式為采用接線鼻子，使用螺母緊固；第二種連接方式為采用鑄造鉛件與接線端子鉛件套合。兩種接線方式在連接時都會對蓄電池接線端子表面造成磨傷，使端子表面有劃痕，用戶在購買蓄電池時，誤以為蓄電池使用過，或?qū)π铍姵赝庥^不滿意。因此需發明一種新的化成用充電連接線，在與蓄電池連接時，不會造成蓄電池接線端子表面磨損劃傷。

技術實現思路

1、本實用新型的目的是提供一種鉛酸蓄電池化成用充電連接線，在高爾夫球車鉛酸蓄電池化成串聯充電接線時，不會對蓄電池接線端子表面造成磨損劃傷。

2、本實用新型的技術解決方案是：一種鉛酸蓄電池化成用充電連接線，用于化成時與蓄電池接線端子的連接，其特征是：充電連接線由連接觸頭、充電線和蝶形螺母構成；其中，所述充電線的端部與連接觸頭連接；所述蝶形螺母的腔內設有與蓄電池接線端子的螺栓配合的內螺紋；所述充電線從蝶形螺母端面的端面通孔穿過。

3、本實用新型的技術解決方案中所述的充電線是硬質充電線。

4、本實用新型的技術解決方案中所述的連接觸頭是圓柱體形；所述連接觸頭的直徑小于蝶形螺母內腔的直徑，大于蝶形螺母端面通孔的直徑。

5、本實用新型的技術解決方案中所述的連接觸頭的材質為銅。

6、本實用新型的技術解決方案中所述的蝶形螺母的內腔深度小于蓄電池接線端子的螺栓的高度。

7、本實用新型的技術解決方案中所述的螺栓的高度為螺栓外露部分的高度。

8、本實用新型的技術解決方案中所述的蝶形螺母的材質為不銹鋼。

9、本實用新型由于采用由連接觸頭、充電線和蝶形螺母構成的一種鉛酸蓄電池化成用充電連接線，用于化成時與蓄電池接線端子的連接，其中，充電線的端部與連接觸頭連接，蝶形螺母的腔內設有與蓄電池接線端子的螺栓配合的內螺紋，充電線從蝶形螺母端面的端面通孔穿過，因而在化成與蓄電池接線端子連接時，將蝶形螺母內腔的端口或連接觸頭對準蓄電池接線端子的螺栓，并旋轉蝶形螺母使蝶形螺母與螺栓扭緊，此時連接觸頭位于螺栓的頂面與蝶形螺母內腔的頂面之間，實現充電連接線與蓄電池接線端子的連接，因連接觸頭不與蓄電池接線端子鉛件表面接觸，不會對蓄電池接線端子表面造成損傷。

10、本實用新型具有結構簡單、操作方便和充電連接線不與蓄電池接線端子鉛件表面接觸的特點，不會對蓄電池接線端子表面造成損傷，主要用于高爾夫球車鉛酸蓄電池。

技術特征：

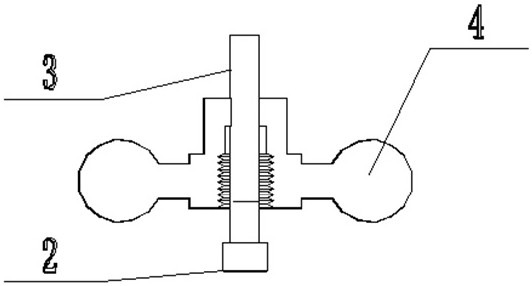

1.一種鉛酸蓄電池化成用充電連接線，用于化成時與蓄電池接線端子（1）的連接，其特征是：充電連接線由連接觸頭（2）、充電線（3）和蝶形螺母（4）構成；其中，所述充電線（3）的端部與連接觸頭（2）連接；所述蝶形螺母（4）的腔內設有與蓄電池接線端子（1）的螺栓配合的內螺紋；所述充電線（3）從蝶形螺母（4）端面的端面通孔穿過。

2.根據權利要求1所述的一種鉛酸蓄電池化成用充電連接線，其特征是：所述的充電線（3）是硬質充電線。

3.根據權利要求1或2所述的一種鉛酸蓄電池化成用充電連接線，其特征是：所述的連接觸頭（2）是圓柱體形；所述連接觸頭（2）的直徑小于蝶形螺母（4）內腔的直徑，大于蝶形螺母（4）端面通孔的直徑。

4.根據權利要求3所述的一種鉛酸蓄電池化成用充電連接線，其特征是：所述的連接觸頭（2）的材質為銅。

5.根據權利要求1、2或4所述的一種鉛酸蓄電池化成用充電連接線，其特征是：所述的蝶形螺母（4）的內腔深度小于蓄電池接線端子（1）的螺栓的高度。

6.根據權利要求5所述的一種鉛酸蓄電池化成用充電連接線，其特征是：所述的螺栓的高度為螺栓外露部分的高度。

7.根據權利要求1-2、4、6中任一項所述的一種鉛酸蓄電池化成用充電連接線，其特征是：所述的蝶形螺母（4）的材質為不銹鋼。

技術總結
本技術為一種鉛酸蓄電池化成用充電連接線。屬于鉛酸蓄電池生產技術領域。它主要是解決現有鉛酸蓄電池化成時易使蓄電池接線端子鉛件表面出現磨傷及劃痕的問題。它的主要特征是：充電連接線由連接觸頭、充電線和蝶形螺母構成；其中，所述充電線的端部與連接觸頭連接；所述蝶形螺母的腔內設有與蓄電池接線端子的螺栓配合的內螺紋；所述充電線從蝶形螺母端面的端面通孔穿過。本技術具有結構簡單、操作方便和充電連接線不與蓄電池接線端子鉛件表面接觸的特點，不會對蓄電池接線端子表面造成損傷，主要用于高爾夫球車鉛酸蓄電池。

技術研發人員：刁俊松,張仁銀,高國興,涂德明
受保護的技術使用者：湖北駱駝海峽新型蓄電池有限公司
技術研發日：20240322
技術公布日：2025/4/28
