本技術涉及電纜，具體是一種可剝離型用戶端供電電纜。

背景技術：

1、用戶端供電電纜是用戶的電器設施接入供電線路中的關鍵電氣連接結構，直接攸關著用戶的用電安全。為了保障用戶的用電人身安全和電器設施的穩定運行，在用戶端供電電纜的纜芯結構之中，除設置動力絕緣線芯（即主絕緣線芯）之外，還會設置中性線芯，以中性線芯作為電路中電流的返回路徑，在正常情況下承載主要以相電流不平衡所引起的諧波電流，提高防雷電沖擊性能，例如中國專利文獻公開的名稱為“變頻電纜”（公開號cn202268204?u，公開日2012年06月06日）、“高載荷耐高溫變頻機用軟電力電纜”（公開號cn2762296?y，公開日2006年03月01日）、“環保型變頻電纜”（公開號cn?202268186?u，公開日2012年06月06日）等技術。

2、由于用戶端供電電纜的纜芯結構為不同功能的線芯所組成的復合結構，其在敷設接線時需要剝開端部，以厘清纜芯中各個不同功能、不同用途的線芯。在本技術人所掌握的用戶端供電電纜結構中，尚未發現有關于輔助端頭剝線的開纜技術被披露。對于用戶端供電電纜的常規端頭剝線操作，是以裁紙刀、尖嘴鉗等工具直接撕扯電纜端頭的結構層而實現，其操作過程存在麻煩、費力、耗時的技術問題，亦容易傷著纜芯結構。

3、在本技術人的檢索中發現，現有技術中有披露在通訊電纜內部設置開纜繩，以開纜繩對電纜外部防護結構的拉扯撕裂來輔助端頭剝線，提高剝線效率，例如中國專利文獻所公開的名稱為“一種柔性抗干擾復合型通信電纜”（公開號cn?114898940?a，公開日2022年08月12日）、“一種中壓光纖復合電纜”（公開號cn103646714?a，公開日2014年03月19日）、“一種集束同軸電纜”（公開號cn?219916745?u，公開日2023年10月27日）、“鋁合金導體光纖復合電纜”（公開號cn?103646716a，公開日2014年03月19日）、“通信機房用光電復合屏蔽電纜”（公開號cn?220020720?u，公開日2023年11月14日）等技術。然而，這些技術所披露的輔助端頭剝線的開纜技術，基于通訊電纜的成型結構，是將開纜繩設置在纜芯外部的防護層結構內，并未鄰接于纜芯處，即其在剝線時所撕裂開的僅為纜芯外部的部分結構層，臨近于纜芯的其它結構層則完好無損。顯然的，此類技術不適用于用戶端供電電纜的開纜設計。

技術實現思路

1、本實用新型的技術目的在于：針對于上述用戶端供電電纜的特殊性以及現有技術的不足，提供一種有利于端頭剝線操作輕松、高效實現的可剝離型用戶端供電電纜。

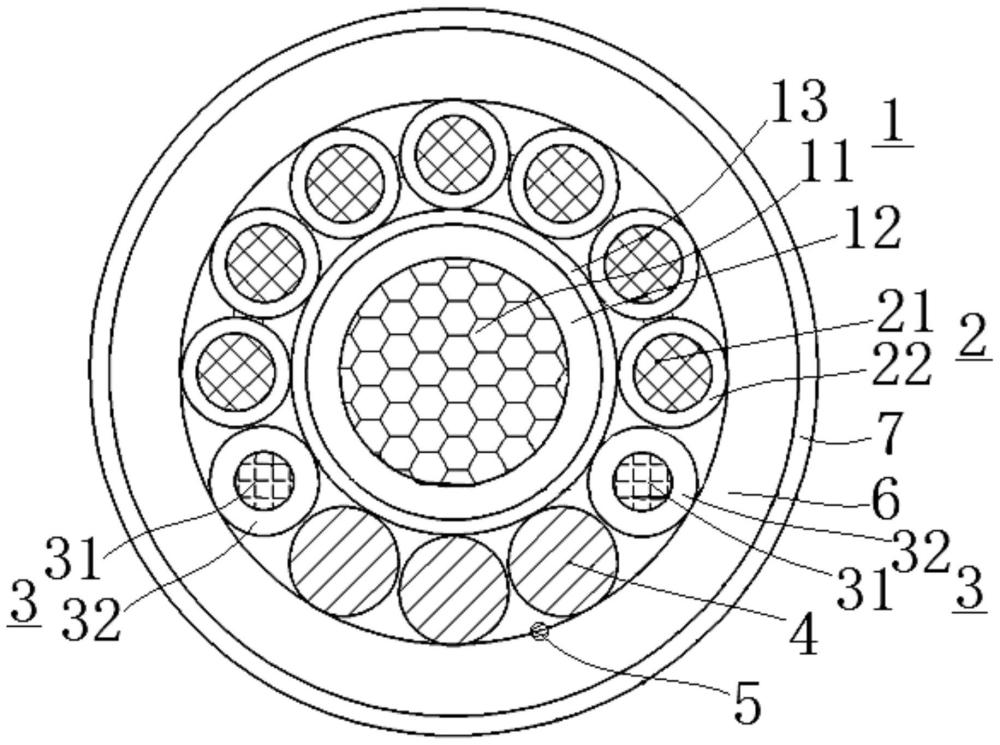

2、本實用新型的技術目的通過下述技術方案實現，一種可剝離型用戶端供電電纜，所述電纜具有由至少一根主絕緣線芯、至少一根中性線芯、至少一根信號線芯和至少一根接地線芯復合而成的纜芯，所述纜芯的外部包覆有至少一層護套層；

3、所述纜芯與鄰接護套層之間，順著所述纜芯的長度方向預埋有至少一根開纜繩。

4、上述結構的用戶端供電電纜，纜芯復合結構多樣化，在現場敷設接線時，對纜芯的識別、厘清技術難度較大，有必要設計輔助端頭剝線的開纜結構。

5、上述技術措施針對于上述用戶端供電電纜的復合纜芯結構特殊性，在纜芯與鄰接護套層之間設置了開纜繩。在現場敷設接線時，通過開纜繩在電纜端部處的拉扯而使得端部護套層被撕裂，直接地露出復合結構纜芯，以便于對復合結構纜芯的功能線芯快速識別、厘清。上述技術措施相較于傳統的端頭剝線操作而言，具有端頭剝線操作方便、輕松、高效的技術特點，避免傷著纜芯。上述技術措施相較于現有的通信電纜的開纜結構而言，對復合纜芯結構復雜的用戶端供電電纜更具有適用性，能夠直接的一剝到位，減少二次撕裂剝線操作，避免傷著纜芯。

6、作為優選方案之一，所述纜芯的外部由內而外依次包覆有兩層護套層，內護套層為彩色聚乙烯材料的擠包結構，外護套層為透明狀的防紫外線塑料化合物擠包結構或防紫外線薄膜繞包結構；

7、所述開纜繩排布在所述內護套層與纜芯之間。

8、上述技術措施通過內、外兩層的護套層結構設置，以內護套層成型便于直觀識別的彩色護套結構，以外護套層補強彩色內護套層所存在的耐候性不足的技術問題，且透明狀的外護套層結構不會阻礙對彩色內護套層的直觀識別，二者協同性好。

9、作為優選方案之一，所述開纜繩為直徑0.5～1mm的尼龍繩結構或2500～5000d的滌綸絲結構。該技術措施的開纜繩，一方面因其細小而不會妨礙纜芯的復合結構及纜芯外部護套層的成型結構；二方面其具有優異的抗拉性能，在剝線操作拉扯時不易斷裂；三方面其柔韌性能優異，在護套層包覆成型時能夠可靠地貼敷于纜芯外部，不會發生翹曲變形而影響護套層成型、甚至徑向露出護套層的技術問題。

10、作為優選方案之一，所述纜芯是由一根主絕緣線芯、多根中性線芯、多根信號線芯和多根接地線芯復合而成，且多根中性線芯、多根信號線芯和多根接地線芯以同心疏繞結構疏繞排布于所述主絕緣線芯的外部。

11、上述技術措施的纜芯結構，使中性線芯、信號線芯和接地線芯同心疏繞于主絕緣線芯的外部，有利于使復合結構纜芯在滿足使用功能的同時而使成型結構緊湊化。而且，在該復合結構纜芯之中，中性線芯在主絕緣線芯的外部達到一線二用的技術效果，即一方面在電纜結構中起到中性載流之作用，二方面在電纜結構中起到抗電磁干擾之屏蔽作用，使電纜結構無需另行增設抗電磁干擾的屏蔽層，有利于所成型電纜結構緊湊化、輕量化。

12、進一步的，所述同心疏繞結構中，所述信號線芯分置在所述中性線芯的兩側邊部處，將所述中性線芯與所述接地線芯分隔開。該技術措施能夠有效地避免中性線芯與接地線芯之間的相互干擾，以確保用戶端供電電纜能夠穩定、可靠地接入電路系統中。

13、進一步的，所述中性線芯、所述信號線芯和/或所述接地線芯的外表面為非光滑的增摩結構；

14、所述增摩結構的粗糙度為25～50ra；

15、與之對應的，所述中性線芯、所述信號線芯和/或所述接地線芯的內側外表面與主絕緣線芯形成摩擦接觸配合，所述中性線芯、所述信號線芯和/或所述接地線芯的外側表面與內護套層形成摩擦接觸配合。

16、上述技術措施的中性線芯、信號線芯和/或接地線芯在疏繞結構中，能夠與內側相鄰的主絕緣線芯，以及與外側相鄰的內護套層，分別形成穩定地接觸附著，防滑移效果好。

17、作為優選方案之一，所述中性線芯具有間距并排的6～9根中性導體，每一根中性導體為單根實芯銅絲結構；各中性導體的外部以聚乙烯材料擠包有相對獨立的中性絕緣層，且相鄰位的中性絕緣層之間以一體成型的連接筋過渡，各中性導體以間距并排結構成型于同一絕緣結構之中；

18、所述中性線芯在展開狀態之下，橫向截面呈頂、底兩側波浪狀的一字型結構。

19、上述技術措施以中性線芯在電纜結構中一線二用的排布結構為基礎，將多根中性導體間距并排于同一絕緣結構之中，通過同一絕緣結構形成橫截面呈一字型的整體化關聯結構，具有如下技術優勢：

20、一方面，以一字型關聯的多根中性導體，易于在主絕緣線芯外部疏繞成型；

21、二方面，能夠使整體聯接結構的多根中性導體規范有序的疏繞于主絕緣線芯的外部，在主絕緣線芯外部緊湊、規范的成型，不易松散、變形；

22、三方面，規范有序疏繞的中性線芯，能夠有效地均衡主絕緣線芯外部的電場，從而可靠地增強用戶端供電電纜的抗電磁干擾性能；

23、四方面，自身具備良好的絕緣性能，有利于降低對外部其它防護結構層的絕緣性能技術要求，安全性好，進而有利于簡化用戶端供電電纜的成型結構。

24、作為優選方案之一，所述信號線芯是由信號導體和擠包于所述信號導體外部的信號絕緣層組成；

25、所述信號導體為單根實芯銅絲結構；

26、所述信號絕緣層為聚乙烯材料的擠包結構。

27、上述技術措施的信號線芯，其信號傳輸穩定，有利于降低對外部其它防護結構層的絕緣性能技術要求，進而有利于簡化用戶端供電電纜的成型結構。

28、上述技術措施的信號線芯，在應用中能夠形成信號回路，以增強用戶端電器設施在用電中的防盜、監測等預警功能。

29、作為優選方案之一，所述主絕緣線芯是由由內而外依次排布的主導體、主絕緣層和主絕緣防護層組成；

30、所述主導體為多根銅絲絞合結構、單根實芯銅絲結構、多根鋁絲絞合結構、單根實芯鋁絲結構、帶加強芯的多根銅絲絞合結構、或帶加強芯的多根鋁絲絞合結構中的任一種；

31、所述主絕緣層為彩色聚乙烯材料的擠包結構；

32、所述主絕緣防護層為透明狀的防紫外線塑料化合物擠包結構或防紫外線薄膜繞包結構。

33、上述技術措施通過在主導體外部內、外兩層的絕緣層結構設置，以主絕緣層成型便于直觀識別、絕緣性能可靠地彩色絕緣結構，以主絕緣防護層補強彩色主絕緣層所存在的耐候性不足的技術問題，且透明狀的主絕緣防護層結構不會阻礙對彩色主絕緣層的直觀識別，二者協同性好。

34、作為優選方案之一，所述接地線芯為單根實芯裸銅絲結構或單根實芯裸鋁絲結構。該技術措施的接地線芯，在應用中能夠增強電纜短路接地的保護功能。

35、本實用新型的有益技術效果是：上述技術措施針對于上述用戶端供電電纜的復合纜芯結構特殊性，在纜芯與鄰接護套層之間設置了開纜繩。在現場敷設接線時，通過開纜繩在電纜端部處的拉扯而使得端部護套層被撕裂，直接地露出復合結構纜芯，以便于對復合結構纜芯的功能線芯快速識別、厘清。

36、上述技術措施相較于傳統的端頭剝線操作而言，具有端頭剝線操作方便、輕松、高效的技術特點，避免傷著纜芯。

37、上述技術措施相較于現有的通信電纜的開纜結構而言，對復合纜芯結構復雜的用戶端供電電纜更具有適用性，能夠直接的一剝到位，減少二次撕裂剝線操作，避免傷著纜芯。
