本技術涉及通信設備，尤其涉及一種新型支撐裝置。

背景技術：

1、為了滿足通信行業的飛速發展，必須要架設相當數量的移動通信天線才能滿足人們對網絡服務質量、信號覆蓋等更高的要求，通信天線一般放置在樓頂經常需要面對狂風和暴雨，需要經常檢修和維護。

2、如中國實用新型專利(cn212366172u)公開了一種5g通信天線支撐桿架，該實用新型解決了單個板狀天線安裝占用空間過大和調節困難的問題，包括底座，還包括支撐機構，支撐機構設置于底座的頂端，調節機構，調節機構設置于支撐機構的頂端，支撐機構包括支撐桿，支撐桿的外壁底端與底座的頂端焊接，支撐架，支撐架與支撐桿的外壁頂端螺釘連接，雨頂，雨頂與支撐桿的頂端焊接調節機構包括滑軌，滑軌為兩個，且兩個滑軌分別沿左右方向螺釘連接在支撐桿的左右兩側，滑道，滑道沿左右方向開設在滑軌的內腔，且滑道分別與滑軌的前側和底端相通，滑塊，滑塊與滑道插接，且滑塊沿前后方向延伸出滑軌的前側，連接桿，連接桿沿上下方向與滑塊的底端焊接，固定座，固定座與連接桿的外壁底端通過銷軸連接，連接座，連接座為兩個，且兩個連接座沿上下方向依次與支撐桿的前側頂端焊接，螺桿，螺桿的外壁上下兩端分別與兩個連接座的內側通過軸承連接，且螺桿的底端延伸出底端連接座的外壁底端，螺桿的外壁上下兩端均過盈配合有軸承的內環，兩個連接座的內側均固定連接有軸承的外環，調節螺母，調節螺母與螺桿的底端焊接，推塊，推塊與螺桿螺接，且推塊位于兩個連接座之間，連桿，連桿的上下兩端分別與滑塊和推塊通過銷軸連接，該實用新型結構簡單，實用方便有利于移動天線更好的鋪設。

3、在使用上述技術時，發現現有技術中存在以下技術問題：由于零件的加工有誤差，使得支撐桿與支撐架之間配合的時候仍然有間隙，連接的不穩固，導致通信天線穩定能力下降，在大風、地震等環境中容易倒塌，導致一連串的惡劣后果；在對信號塔進行檢修時仍然需要工人進行登高作業容易發生危險,為此，我們設計一種新型支撐裝置，用于對上述技術問題提供另一種技術方案。

技術實現思路

1、基于此，有必要針對上述技術問題，提供一種新型支撐裝置，升降機構能夠使得第一滑動桿的高度能夠調節使得天線能夠更好的接收信號，同時也方便了工人對天線的檢修和維護；固定機構使得通信天線穩定能力提高，在大風、地震等環境中不容易容易倒塌。

2、為了解決上述的技術問題，本實用新型采用了如下技術方案：

3、一種新型支撐裝置，包括固定底板，所述固定底板的頂部固定有第一固定桿，所述第一固定桿的內側滑動連接有第一滑動桿，所述第一固定桿外側的頂端設置有固定機構，所述固定機構用于對第一滑動桿進行固定，所述第一固定桿的內部設置有升降機構，所述升降機構用于帶動第一滑動桿升降，所述第一滑動桿外側的頂端固定有兩個天線本體，所述第一固定桿外側的底端固定有第一固定板，所述第一固定板的外側均勻固定有多個第二固定板，多個所述第二固定板的底部與固定底板固定。

4、作為本實用新型提供的所述的一種新型支撐裝置的一種優選實施方式，所述固定機構包括第三固定板、第一電機、第一螺紋桿、第四固定板、第二螺紋桿、第一移動板、第一夾持板和第二固定桿，所述第一固定桿外側頂端的兩側均固定有第三固定板，其中一個所述第三固定板的一端固定有第一電機，所述第一電機的一端固定有第一螺紋桿，所述第一螺紋桿與靠近第一電機一側的第三固定板轉動連接，所述第一螺紋桿的一端固定有第四固定板，所述第四固定板的一端固定有第二螺紋桿，所述第二螺紋桿與靠近第一電機一側的第三固定板轉動連接，所述第一螺紋桿和第二螺紋桿的外側均螺紋連接有第一移動板，兩個所述第一移動板相互靠近的一端均固定有第一夾持板，兩個所述第一移動板內側的一側固定有一個第二固定桿，所述第二固定桿的兩端均與遠離第一電機一側的第三固定板固定。

5、作為本實用新型提供的所述的一種新型支撐裝置的一種優選實施方式，所述升降機構包括第二電機、第三螺紋桿和螺紋套筒，所述固定底板的內側固定有第二電機，所述第二電機的輸出固定有第三螺紋桿，所述第三螺紋桿的底端與第一固定桿轉動連接，所述第三螺紋桿的外側螺紋連接有螺紋套筒，所述螺紋套筒與第一固定桿滑動連接，所述螺紋套筒與第一滑動桿滑動連接。

6、作為本實用新型提供的所述的一種新型支撐裝置的一種優選實施方式，所述固定底板內側頂部的四個端角均開設有用于固定的沉頭孔。

7、作為本實用新型提供的所述的一種新型支撐裝置的一種優選實施方式，所述第一電機的外側設置有遮雨罩。

8、作為本實用新型提供的所述的一種新型支撐裝置的一種優選實施方式，靠近遮雨罩一側的所述第三固定板一端的頂部鋪設有防潮貼，所述防潮貼位于第一電機的底部。

9、可以毫無疑義的看出，通過本申請的上述的技術方案，必然可以解決本申請要解決的技術問題。

10、同時，通過以上技術方案，本實用新型至少具備以下有益效果：

11、本實用新型提供的一種新型支撐裝置，升降機構能夠使得第一滑動桿的高度能夠調節使得天線能夠更好的接收信號，同時也方便了工人對天線的檢修和維護；固定機構使得通信天線穩定能力提高，在大風、地震等環境中不容易容易倒塌。

技術特征：

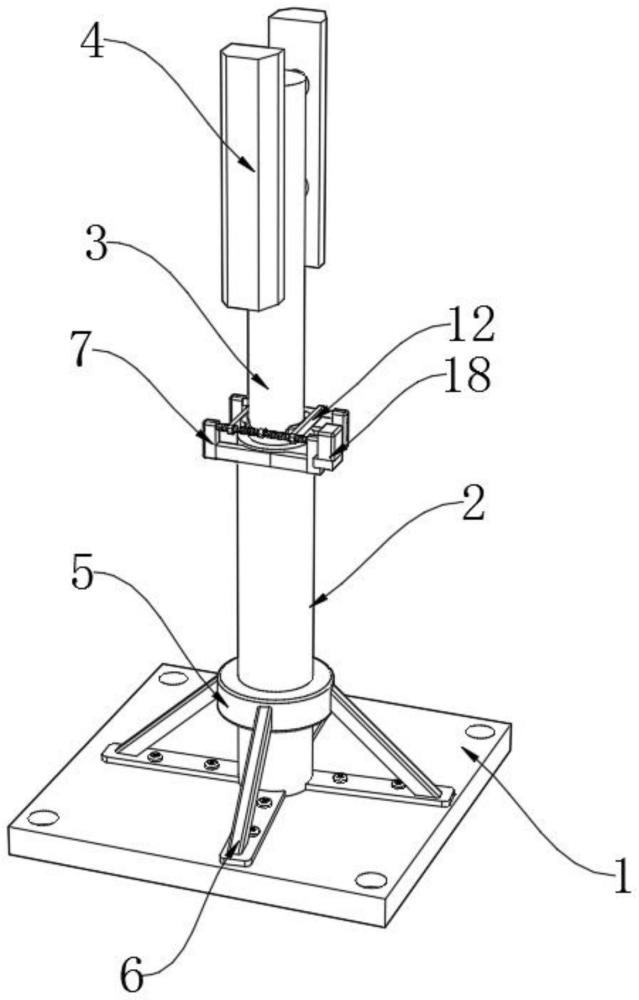

1.一種新型支撐裝置，包括固定底板(1)，其特征在于，所述固定底板(1)的頂部固定有第一固定桿(2)，所述第一固定桿(2)的內側滑動連接有第一滑動桿(3)，所述第一固定桿(2)外側的頂端設置有固定機構，所述固定機構用于對第一滑動桿(3)進行固定，所述第一固定桿(2)的內部設置有升降機構，所述升降機構用于帶動第一滑動桿(3)升降，所述第一滑動桿(3)外側的頂端固定有兩個天線本體(4)，所述第一固定桿(2)外側的底端固定有第一固定板(5)，所述第一固定板(5)的外側均勻固定有多個第二固定板(6)，多個所述第二固定板(6)的底部與固定底板(1)固定。

2.根據權利要求1所述的一種新型支撐裝置，其特征在于，所述固定機構包括第三固定板(7)、第一電機(8)、第一螺紋桿(9)、第四固定板(10)、第二螺紋桿(11)、第一移動板(12)、第一夾持板(13)和第二固定桿(14)，所述第一固定桿(2)外側頂端的兩側均固定有第三固定板(7)，其中一個所述第三固定板(7)的一端固定有第一電機(8)，所述第一電機(8)的一端固定有第一螺紋桿(9)，所述第一螺紋桿(9)與靠近第一電機(8)一側的第三固定板(7)轉動連接，所述第一螺紋桿(9)的一端固定有第四固定板(10)，所述第四固定板(10)的一端固定有第二螺紋桿(11)，所述第二螺紋桿(11)與靠近第一電機(8)一側的第三固定板(7)轉動連接，所述第一螺紋桿(9)和第二螺紋桿(11)的外側均螺紋連接有第一移動板(12)，兩個所述第一移動板(12)相互靠近的一端均固定有第一夾持板(13)，兩個所述第一移動板(12)內側的一側固定有一個第二固定桿(14)，所述第二固定桿(14)的兩端均與遠離第一電機(8)一側的第三固定板(7)固定。

3.根據權利要求1所述的一種新型支撐裝置，其特征在于，所述升降機構包括第二電機(15)、第三螺紋桿(16)和螺紋套筒(17)，所述固定底板(1)的內側固定有第二電機(15)，所述第二電機(15)的輸出固定有第三螺紋桿(16)，所述第三螺紋桿(16)的底端與第一固定桿(2)轉動連接，所述第三螺紋桿(16)的外側螺紋連接有螺紋套筒(17)，所述螺紋套筒(17)與第一固定桿(2)滑動連接，所述螺紋套筒(17)與第一滑動桿(3)滑動連接。

4.根據權利要求1所述的一種新型支撐裝置，其特征在于，所述固定底板(1)內側頂部的四個端角均開設有用于固定的沉頭孔。

5.根據權利要求2所述的一種新型支撐裝置，其特征在于，所述第一電機(8)的外側設置有遮雨罩(18)。

6.根據權利要求2所述的一種新型支撐裝置，其特征在于，靠近遮雨罩(18)一側的所述第三固定板(7)一端的頂部鋪設有防潮貼，所述防潮貼位于第一電機(8)的底部。

技術總結
本技術涉及通信設備技術領域，尤其涉及一種新型支撐裝置。本技術包括固定底板，固定底板的頂部固定有第一固定桿，第一固定桿的內側滑動連接有第一滑動桿，第一固定桿外側的頂端設置有固定機構，固定機構用于對第一滑動桿進行固定，第一固定桿的內部設置有升降機構，升降機構用于帶動第一滑動桿升降，第一滑動桿外側的頂端固定有兩個天線本體，第一固定桿外側的底端固定有第一固定板。本技術提供的一種新型支撐裝置，升降機構能夠使得第一滑動桿的高度能夠調節使得天線能夠更好的接收信號，同時也方便了工人對天線的檢修和維護；固定機構使得通信天線穩定能力提高，在大風、地震等環境中不容易容易倒塌。

技術研發人員：林錦賢,莊小絲
受保護的技術使用者：南昌翁珂機電有限公司
