本公開涉及電子設備天線，尤其涉及一種天線組件及電子設備。

背景技術：

1、在智能手機硬件的發展中，硬件成本一直是不可避免的主題之一，如何在從研發設計層面有效地降低硬件成本的同時不損失用戶體驗一直是個有挑戰性的課題。

2、目前市面上主流電子設備所采用的底部主達標邊框天線，一般都要使用天線開關實現中高頻不同頻段的切換以保證帶寬和天線效率，在此基礎上，要使得電子設備支持n78頻段的信號接受，一般需要額外加一根信號傳輸線才能實現。天線開關和額外信號傳輸線本身就增加了一定硬件成本，而為了使天線開關和新增的信號傳輸線能夠正常工作，電子設備需要設置有與天線開關和信號傳輸線相匹配的外圍電路，例如開關調諧電路、cable座等，這會進一步電子設備的生產制成本。

技術實現思路

1、為克服相關技術中存在的問題，本公開提供一種天線組件及電子設備。

2、根據本公開實施例的第一方面，提供一種天線組件，所述天線組件包括：主電路板；天線，所述天線包括天線輻射體；信號傳輸線，所述信號傳輸線的第一端與主電路板電連接，所述信號傳輸線的第二端包括第一饋電端和第二饋電端；其中，所述第一饋電端和所述第二饋電端與所述天線輻射體電連接。

3、在一些實施例中，所述天線輻射體包括：第一輻射體，所述第一輻射體與所述第一饋電端和所述第二饋電端電連接；第二輻射體，所述第一輻射體與所述第二輻射體間隔縫隙設置，其中，所述天線通過所述第一輻射體輻射第一頻率，所述天線通過所述第一輻射體和所述第二輻射體輻射第二頻率。

4、在一些實施例中，所述天線包括：第一饋點，所述第一饋點設置于所述第一輻射體，所述第一饋點與所述第一饋電端電連接；第二饋點，所述第二饋點設置于所述第一輻射體，所述第二饋點與所述第二饋電端電連接；第一接地點，所述第一接地點設置于所述第一輻射體；第二接地點，所述第二接地點設置于所述第二輻射體，其中，所述第一饋點位于所述縫隙與所述第二饋點之間，所述第二饋點位于所述第一饋點與所述第一接地點之間。

5、在一些實施例中，所述第一饋點至所述第一接地點之間的距離對應所第一頻率的四分之一波長。

6、在一些實施例中，所述第一頻率為中高頻頻率。

7、在一些實施例中，所述第一饋點至所述第一接地點之間的距離為20mm。

8、在一些實施例中，所述第二饋點至所述第二接地點的之間的距離對應所述的第二頻率的四分之一波長。

9、在一些實施例中，所述第二饋點至所述第二接地點之間的距離為19.5mm。

10、在一些實施例中，所述第二頻率為n78頻率。

11、在一些實施例中，所述天線組件包括：饋源，所述饋源設置于所述主電路板；第一匹配電路，所述第一匹配電路設置于所述信號傳輸線，所述第一匹配電路的第一端與所述饋源電連接，所述第一匹配電路的第二端與所述第一饋點電連接；第二匹配電路，所述第二匹配電路設置于所述信號傳輸線，所述第二匹配電路的第一端與所述饋源電連接，所述第二匹配電路的第二端與所述第二饋點電連接。

12、在一些實施例中，所述第一匹配電路包括：第一諧振模塊，所述第一諧振模塊包括相互并聯的第一電容和第一電感，所述第一諧振模塊與所述饋源電連接；第三電容，所述第三電容與所述第一諧振模塊并聯；第三電感，所述第三電感與所述第一諧振模塊串聯，所述第三電感與所述第一饋點電連接；以及第四電感，所述第四電感與所述第三電感并聯。

13、在一些實施例中，所述第二匹配電路包括：第二諧振模塊，所述第二諧振模塊包括相互并聯的第二電容和第二電感。

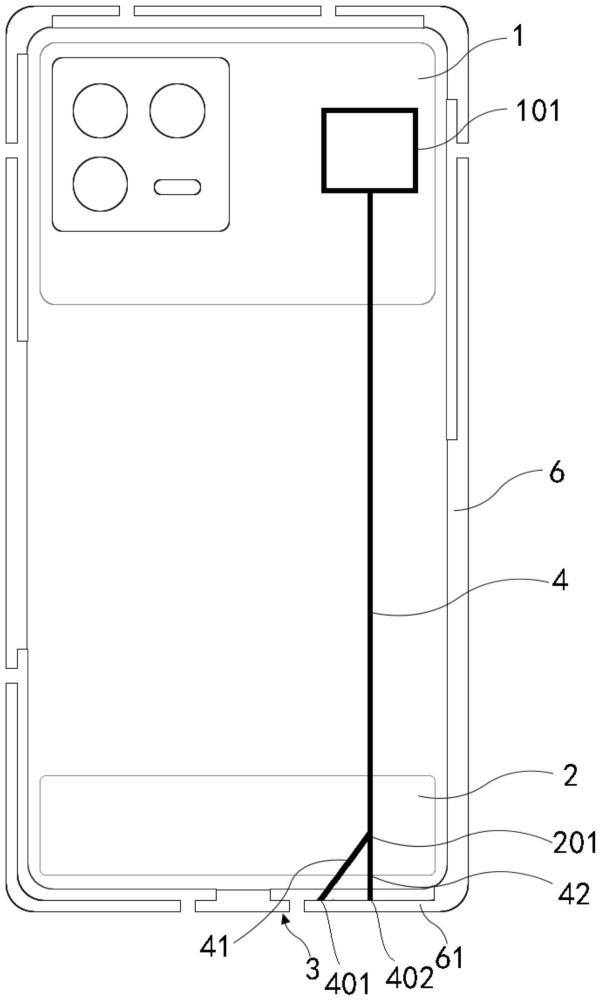

14、在一些實施例中，所述天線組件包括副電路板，所述副電路板與所述主電路板間隔設置；所述信號傳輸線的第二端與副電路板電連接并分為第一支線和第二支線，其中，所述第一饋電端為所述第一支線的一端，所述第二饋電端為所述第二支線的一端。

15、在一些實施例中，所述主電路板設置有射頻前端，所述副電路板設置有線座；所述信號傳輸線的所述第一端與所述射頻前端電連接；所述信號傳輸線的所述第二端與所述線座相連并分為所述第一支線和所述第二支線。

16、根據本公開實施例的第二方面，提供一種電子設備，所述電子設備包括：中框，所述中框的至少一部分為金屬部；第一方面任一項所述天線組件，所述金屬部的至少一部分為所述天線輻射體。

17、本公開的實施例提供的技術方案可以包括以下有益效果：本公開通過使用一根信號傳輸線連接主電路板和天線輻射體，并在信號傳輸線設置有第一饋電端和第二饋電端。從而在使得天線組件支持兩種信號頻率的輻射的同時免去了設置兩根信號傳輸線所需要的硬件成本，同時降低了與信號傳輸線相配套的硬件成本，減小了電子設備的堆疊壓力，并且釋放了副電路板的可用面積。

18、應當理解的是，以上的一般描述和后文的細節描述僅是示例性和解釋性的，并不能限制本公開。

技術特征：

1.一種天線組件，其特征在于，所述天線組件包括：

2.根據權利要求1所述的天線組件，其特征在于，所述天線輻射體包括：

3.根據權利要求2所述的天線組件，其特征在于，所述天線包括：

4.根據權利要求3所述的天線組件，其特征在于，

5.根據權利要求4所述的天線組件，其特征在于，

6.根據權利要求3所述的天線組件，其特征在于，

7.根據權利要求3所述的天線組件，其特征在于，

8.根據權利要求3所述的天線組件，其特征在于，

9.根據權利要求8所述的天線組件，其特征在于，

10.根據權利要求5所述的天線組件，其特征在于，所述天線組件包括：

11.根據權利要求10所述的天線組件，其特征在于，所述第一匹配電路包括：

12.根據權利要求10所述的天線組件，其特征在于，所述第二匹配電路包括：

13.根據權利要求1所述的天線組件，其特征在于，

14.根據權利要求13所述的天線組件，其特征在于，

15.一種電子設備，其特征在于，包括：

技術總結
本公開是關于一種天線組件及電子設備，天線組件包括：主電路板；天線，所述天線包括天線輻射體；信號傳輸線，所述信號傳輸線的第一端與主電路板電連接，所述信號傳輸線的第二端包括第一饋電端和第二饋電端；其中，所述第一饋電端和所述第二饋電端與所述天線輻射體電連接。本公開通過使用一根信號傳輸線連接主電路板和天線輻射體，并在信號傳輸線設置有第一饋電端和第二饋電端，使得天線組件支持兩種頻率的信號輻射，進而免去了設置兩根信號傳輸線所需要的硬件成本，同時也降低了相配套的硬件成本，并且釋放了電路板的可用面積。

技術研發人員：馮大盼,王鵬軍
受保護的技術使用者：北京小米移動軟件有限公司
技術研發日：
技術公布日：2025/4/28
