本申請涉及天線，特別涉及一種天線結構及電子設備。

背景技術：

1、隨著手機終端發展，天線形態從外置天線轉變邊框天線。為了充分利用手機側邊空間，通常會在按鍵區域(例如音量鍵和電源鍵)布置天線，按鍵區域在單手場景和雙手場景下都具有較好的握持環境，天線性能降幅較少。

2、但是，相關技術中的天線結構由于饋電點和斷縫的位置選擇范圍較小，無法滿足電子設備的通信需求。

技術實現思路

1、本申請提供了一種天線結構及電子設備，能夠解決天線結構由于饋電點和斷縫的位置選擇范圍較小，無法滿足電子設備的通信需求的問題。

2、所述技術方案如下：

3、一方面，提供了一種天線結構，所述天線結構包括：輻射枝節和寄生枝節；

4、所述輻射枝節和所述寄生枝節頭部對頭部的布置，所述輻射枝節的頭部和所述寄生枝節的頭部之間形成斷縫結構，所述輻射枝節的尾部和所述寄生枝節的尾部分別接地；

5、所述輻射枝節上設有饋電點；

6、所述天線結構包括第一工作模式、第二工作模式、第三工作模式和第四工作模式；所述第一工作模式為天線的1/4波長ifa模式，所述第二工作模式為所述饋電點到所述輻射枝節頭部的1/4monopole模式，所述第三工作模式為天線的3/4波長模式，所述第四工作模式為所述饋電點到所述輻射枝節尾部的單倍loop模式。

7、在一些實施例中，所述天線結構處于所述第一工作模式時，所述天線結構用于覆蓋第一頻段。

8、在一些實施例中，所述天線結構處于所述第二工作模式時，所述天線結構用于覆蓋第二頻段；所述第二頻段的頻率大于所述第一頻段的頻率。

9、在一些實施例中，所述天線結構處于所述第二工作模式和所述第三工作模式時，所述天線結構用于覆蓋第三頻段；所述第三頻段的頻率大于所述第二頻段的頻率。

10、在一些實施例中，所述天線結構處于所述第三工作模式和所述第四工作模式時，所述天線結構用于覆蓋第四頻段；所述第四頻段的頻率大于所述第三頻段的頻率。

11、在一些實施例中，所述第一頻段包括n28頻段、n5頻段、n8頻段；所述第二頻段包括b3頻段、b1頻段；所述第三頻段包括b40頻段、b7頻段；所述第四頻段包括n78頻段。

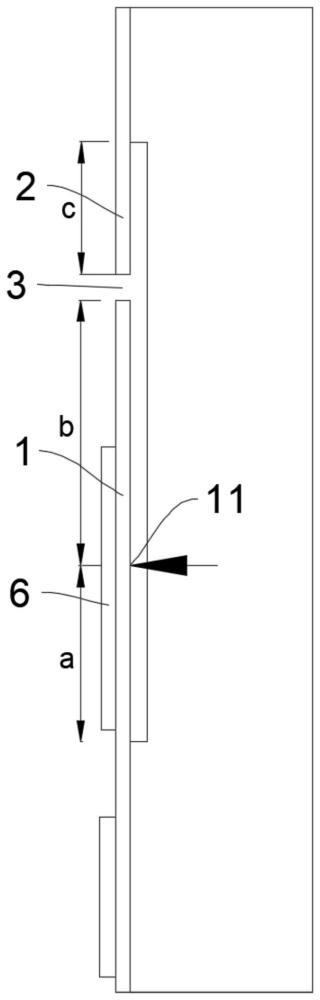

12、在一些實施例中，所述饋電點與所述輻射枝節尾部之間的距離為a，滿足a的取值范圍為16-20mm；

13、所述饋電點與所述輻射枝節頭部之間的距離為b，滿足b的取值范圍為16-20mm；

14、所述寄生枝節的頭部和尾部之間的距離為c，滿足c的取值范圍為4-6mm。

15、在一些實施例中，所述天線結構還包括匹配電路，所述匹配電路的輸入端用于連接射頻電路，所述匹配電路的輸出端電性連接于所述饋電點。

16、在一些實施例中，所述匹配電路包括第一電容、第二電容、第三電容、第四電容、第一電感、第二電感和開關單元；

17、所述開關單元包括第一端子、第二端子、第三端子、第四端子和公共端子；

18、所述第一電容的一端電性連接所述輸入端，所述第一電容的另一端接地；所述第一電感的一端電性連接所述輸入端，所述第一電感的另一端依次電性連接所述第二電容、所述第二電感和所述輸出端；

19、所述第一端子通過所述第三電容接地，所述第二端子通過所述第四電容接地，所述第三端子懸空，所述第四端子電性連接至所述輸出端，所述公共端子電性連接至所述第二電容和所述第二電感之間。

20、在一些實施例中，所述天線結構處于所述第一工作模式，且所述第一端子與所述公共端子導通時，所述天線結構覆蓋n28頻段；

21、所述天線結構處于所述第一工作模式，且所述第二端子和所述第四端子分別與所述公共端子導通時，所述天線結構覆蓋n5頻段；

22、所述天線結構處于所述第一工作模式，且所述第四端子與所述公共端子導通時，所述天線結構覆蓋n8頻段；

23、所述天線結構處于所述第二工作模式，且所述第一端子與所述公共端子導通時，所述天線結構覆蓋b3頻段；

24、所述天線結構處于所述第二工作模式，且所述第一端子和所述第四端子分別與所述公共端子導通時，所述天線結構覆蓋b1頻段；

25、所述天線結構處于所述第二工作模式和所述第三工作模式，且所述第四端子與所述公共端子導通時，所述天線結構覆蓋b40頻段和b7頻段；

26、所述天線結構處于所述第三工作模式和所述第四工作模式，且所述第四端子與所述公共端子導通時，所述天線結構覆蓋n78頻段。

27、另一方面，提供了一種電子設備，所述電子設備包括本申請所述的天線結構。

28、本申請提供的技術方案帶來的有益效果至少包括：

29、本申請的天線結構，輻射枝節和寄生枝節僅設有一個饋電點，利用該邊框枝節和寄生枝節的相互配合，能夠構造出多種，能夠覆蓋更多工作頻段的工作模式，使得天線結構能夠被布置在按鍵區域等單饋電區域，提高天線結構的環境適應性和通用性。

技術特征：

1.一種天線結構，其特征在于，所述天線結構包括：輻射枝節(1)和寄生枝節(2)；

2.根據權利要求1所述的天線結構，其特征在于，所述天線結構處于所述第一工作模式時，所述天線結構用于覆蓋第一頻段。

3.根據權利要求2所述的天線結構，其特征在于，所述天線結構處于所述第二工作模式時，所述天線結構用于覆蓋第二頻段；所述第二頻段的頻率大于所述第一頻段的頻率。

4.根據權利要求3所述的天線結構，其特征在于，所述天線結構處于所述第二工作模式和所述第三工作模式時，所述天線結構用于覆蓋第三頻段；所述第三頻段的頻率大于所述第二頻段的頻率。

5.根據權利要求4所述的天線結構，其特征在于，所述天線結構處于所述第三工作模式和所述第四工作模式時，所述天線結構用于覆蓋第四頻段；所述第四頻段的頻率大于所述第三頻段的頻率。

6.根據權利要求5所述的天線結構，其特征在于，所述第一頻段包括n28頻段、n5頻段、n8頻段；所述第二頻段包括b3頻段、b1頻段；所述第三頻段包括b40頻段、b7頻段；所述第四頻段包括n78頻段。

7.根據權利要求5所述的天線結構，其特征在于，所述饋電點(11)與所述輻射枝節(1)尾部之間的距離為a，滿足a的取值范圍為16-20mm；

8.根據權利要求1至7中任一項所述的天線結構，其特征在于，所述天線結構還包括匹配電路(4)，所述匹配電路(4)的輸入端(401)用于連接射頻電路(5)，所述匹配電路(4)的輸出端(402)電性連接于所述饋電點(11)。

9.根據權利要求8所述的天線結構，其特征在于，所述匹配電路(4)包括第一電容(41)、第二電容(42)、第三電容(43)、第四電容(44)、第一電感(45)、第二電感(46)和開關單元(47)；

10.根據權利要求9所述的天線結構，其特征在于，所述天線結構處于所述第一工作模式，且所述第一端子(471)與所述公共端子(475)導通時，所述天線結構覆蓋n28頻段；

11.一種電子設備，其特征在于，所述電子設備包塊權利要求1至10中任一項所述的天線結構。

技術總結
本申請提供了一種天線結構及電子設備，屬于天線技術領域。天線結構包括：輻射枝節和寄生枝節；輻射枝節和寄生枝節頭部對頭部的布置，輻射枝節的頭部和寄生枝節的頭部之間形成斷縫結構，輻射枝節的尾部和寄生枝節的尾部分別接地；輻射枝節上設有饋電點；天線結構包括第一工作模式、第二工作模式、第三工作模式和第四工作模式；第一工作模式為天線的1/4波長IFA模式，第二工作模式為饋電點到輻射枝節頭部的1/4monopole模式，第三工作模式為天線的3/4波長模式，第四工作模式為饋電點到輻射枝節尾部的單倍loop模式。本申請的天線結構能夠被布置在按鍵區域等單饋電區域，提高天線的環境適應性和通用性。

技術研發人員：劉鑫博
受保護的技術使用者：北京小米移動軟件有限公司
技術研發日：
技術公布日：2025/4/28
