本技術屬于墻插，具體涉及一種防水型墻插。

背景技術：

1、墻插，即為插座，是指有一個或一個以上電路接線可插入的座，通過它可插入各種接線。

2、授權公開號“cn212874876u”防水墻插，包括暗盒、插板、面板、接插座、防水件和接線盒，所述暗盒頂側安裝有插板，所述插板頂側邊緣鑲嵌安裝有面板，所述插板底側且位于暗盒內部安裝有接插座；通過在接插座的外側設置為橡膠軟墊的防水件，且在防水件外側開設有第一插孔，當插頭插片插入時，通過防水件既能箍緊插片，也能避免插片的水帶入墻插內部，起到防水的功能，第一密封孔內部設置為硅膠墊的第一密封件，用于密封接入插座或者開關的線纜密封，從而起到密封的作用，第二密封孔內部設置為硅膠墊的第二密封件，十字型開口密封，是用于擰緊螺絲時工具的插入，當擰緊螺絲后拔出，十字型密封口閉合，保證接線盒的密封。

3、上述新型是用于擰緊螺絲時工具的插入，當擰緊螺絲后拔出，十字型密封口閉合，保證接線盒的密封，但上述新型無法將墻插的插孔處進行密封，當水漬濺入時會導致墻插漏電或接觸不良。

技術實現思路

1、本實用新型的目的在于提供一種防水型墻插，旨在解決現有技術中無法將墻插的插孔處進行密封，當水漬濺入時會導致墻插漏電或接觸不良的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種防水型墻插，包括：

4、墻插本體；

5、防水板，所述防水板滑動連接于墻插本體的一側端；

6、連接插口，所述連接插口開設于防水板的一側端；

7、避水組件，所述避水組件設有兩組，每組所述避水組件均包括滑動槽、彈簧槽、滑動桿、連接塊和伸縮彈簧，所述滑動槽開設于墻插本體的一側端，所述彈簧槽開設于滑動槽的下內壁，所述連接塊固定連接于防水板的一側端并在滑動槽內滑動，所述連接塊固定連接于滑動桿的一側端并在彈簧槽內滑動，所述伸縮彈簧固定連接于彈簧槽的下內壁和滑動桿的下端。

8、作為本實用新型一種優選的方案，所述連接插口與插設口的距離與連接塊到滑動槽的下內壁的距離相同。

9、作為本實用新型一種優選的方案，所述連接插口的側端開設有斜角。

10、作為本實用新型一種優選的方案，所述防水板的一側端固定連接有固線套筒。

11、作為本實用新型一種優選的方案，所述墻插本體的一側端開設有兩個接線孔。

12、作為本實用新型一種優選的方案，所述防水板表面設有塑料防水涂層。

13、與現有技術相比，本實用新型的有益效果是：

14、1、本方案中，通過本裝置，墻插本體在使用時將插頭插入連接插口內，然后向下滑動，直到連接插口滑動至與插入口重合處將插入墻插本體內，在連接插口下滑的同時，滑動桿向下移動并擠壓伸縮彈簧收縮，當插頭插入墻插本體后由于被插頭限制伸縮彈簧無法回彈，當插頭拔出墻插本體內后，之前被擠壓收縮的伸縮彈簧回彈，將連接插口推回原位置并在此將墻插本體插孔處密封，從而達到自動防水的效果。

15、2、本方案中，通過本裝置，防水涂層設于防水板的表面，使得防水板可以對插孔處進行密封，并避免防水板在將插口密封時有水浸入。

技術特征：

1.一種防水型墻插，其特征在于：包括：

2.根據權利要求1所述的一種防水型墻插，其特征在于：所述連接插口(9)與插設口的距離與連接塊(6)到滑動槽(3)的下內壁的距離相同。

3.根據權利要求2所述的一種防水型墻插，其特征在于：所述連接插口(9)的側端開設有斜角。

4.根據權利要求3所述的一種防水型墻插，其特征在于：所述防水板(2)的一側端固定連接有固線套筒(8)。

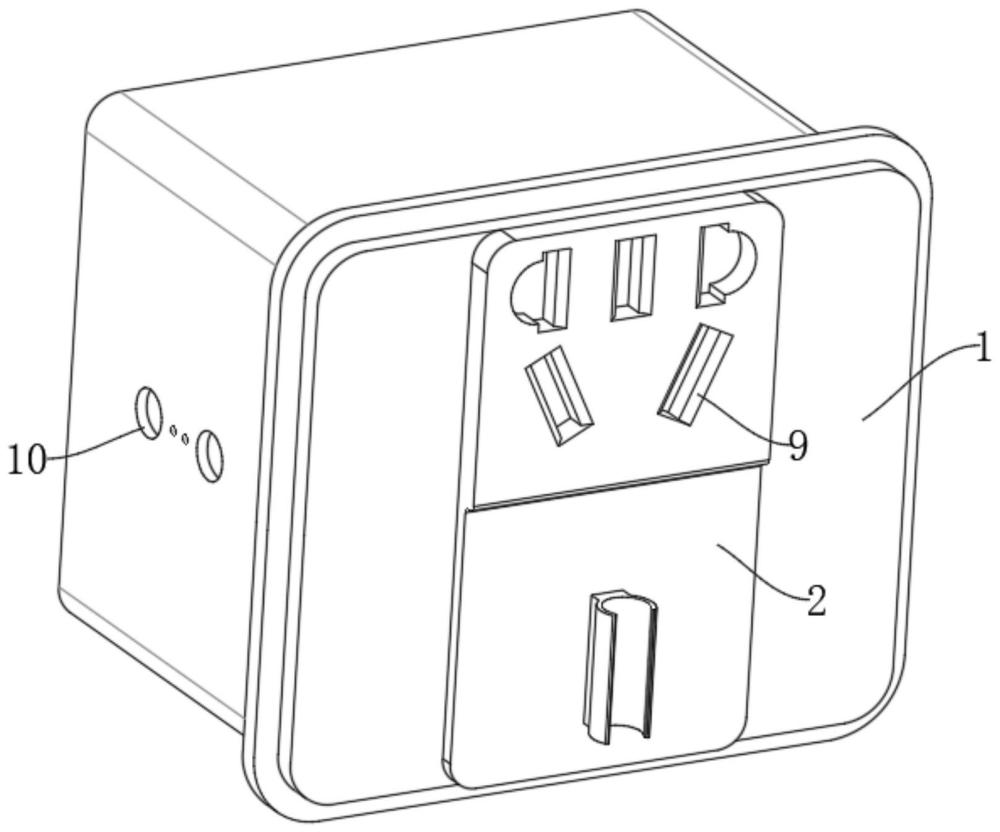

5.根據權利要求4所述的一種防水型墻插，其特征在于：所述墻插本體(1)的一側端開設有兩個接線孔(10)。

6.根據權利要求5所述的一種防水型墻插，其特征在于：所述防水板(2)表面設有塑料防水涂層。

技術總結
本技術提供一種防水型墻插，屬于墻插技術領域，該防水型墻插包括墻插本體；防水板，防水板滑動連接于墻插本體的一側端；連接插口，連接插口開設于防水板的一側端；避水組件，避水組件設有兩組，每組避水組件均包括滑動槽、彈簧槽、滑動桿、連接塊和伸縮彈簧，滑動槽開設于墻插本體的一側端，彈簧槽開設于滑動槽的下內壁，連接塊固定連接于防水板的一側端并在滑動槽內滑動，防水板將墻插本體插孔處密封，從而達到自動防水的效果。

技術研發人員：董林軍,陳新榮
受保護的技術使用者：青島諾泰精密工業有限公司
技術研發日：20240328
技術公布日：2025/4/28
