本技術涉及電池生產加工，具體為一種聚合物鋰離子電池老化恒溫裝置。

背景技術：

1、聚合物鋰離子電池是鋰電池的一種，鋰聚合物電池，又稱高分子鋰電池，是一種化學性質的電池。相對以前的電池來說，具有能量高、小型化、輕量化的特點。

2、中國實用新型專利cn218827321?u，公開了一種具有恒溫功能的鋰電池老化裝置，包括主箱體、旋轉放置組件、活動測溫組件、加熱組件、電控倉、密閉門，所述旋轉放置組件設置在主箱體內部底端，所述活動測溫組件固定連接在主箱體內部的兩側壁上，且對稱設置在旋轉放置組件上的兩側，所述加熱組件安裝在主箱體的上端外壁上，所述電控倉固定安裝在主箱體的外側壁上，所述密閉門位于主箱體前部且左側與主箱體鉸接。本實用新型通過活動測溫組件實現了老化過程中鋰電池周圍溫度的精準把控和一致性，避免了溫度不精確給鋰電池造成損傷且可以保證鋰電池受熱均勻，通過旋轉防置組件進一步保證了鋰電池的受熱均勻。

3、為了對鋰電池周圍溫度進行精準把控，上述老化裝置上安裝有電動滑臺以及溫度傳感器，然而上述老化裝置不具備對溫度傳感器進行拆卸的功能，由于溫度傳感器是固定安裝在電動滑臺的活動滑臺上，導致后續不便對溫度傳感器進行維護或者更換。

技術實現思路

1、本實用新型提供了一種聚合物鋰離子電池老化恒溫裝置，以解決背景技術中的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種聚合物鋰離子電池老化恒溫裝置，包括主箱體，所述主箱體內壁的兩側均設置有滑臺，所述滑臺的一側活動設置有l型板，所述l型板的一側活動設置有安裝支架，所述安裝支架的內壁設置有紅外溫度傳感器，所述安裝支架的底部開設有插孔，且插孔的內壁活動設置有限位塊；

3、所述限位塊的一端固定設置有升降板，所述升降板的一側固定設置有第一螺母座，所述第一螺母座的內壁活動設置有第一絲桿，所述第一絲桿與第一螺母座的連接關系為螺紋連接，所述第一絲桿的一端貫穿l型板內壁的底部并延伸至l型板外壁的底部，所述第一絲桿的一端固定設置有旋鈕。

4、進一步的，所述主箱體頂部的兩側均固定設置有電熱風機，所述主箱體的一側固定設置有電控倉。

5、進一步的，所述限位塊與安裝支架的連接關系為活動插接。

6、進一步的，所述l型板的另一側固定設置有第二螺母座，所述第二螺母座的內壁活動設置有第二絲桿，所述第二絲桿與第二螺母座的連接關系為螺紋連接，所述第二絲桿的一端與電機的輸出軸固定連接。

7、進一步的，所述第一螺母座的一側固定設置有導向塊，所述導向塊的一端位于l型板內壁一側的滑槽內，所述l型板與導向塊的連接關系為滑動連接。

8、進一步的，所述第二螺母座的一側固定設置有滑塊，所述滑塊的一端位于滑臺內壁一側的滑槽內。

9、與現有技術相比，本實用新型提供了一種聚合物鋰離子電池老化恒溫裝置，具備以下有益效果：

10、1、該聚合物鋰離子電池老化恒溫裝置，通過設置限位塊、升降板、第一螺母座、第一絲桿以及旋鈕，通過轉動旋鈕的方式帶動第一絲桿進行轉動，轉動的第一絲桿通過第一螺母座帶動升降板以及限位塊進行垂直移動，當限位塊的一端脫離安裝支架上的插孔內時，即可解除對安裝支架的限位，然后即可將安裝支架以及紅外溫度傳感器一同拆卸下來，從而便于對紅外溫度傳感器進行維護或者更換。

技術特征：

1.一種聚合物鋰離子電池老化恒溫裝置，包括主箱體(1)，其特征在于：所述主箱體(1)內壁的兩側均設置有滑臺(2)，所述滑臺(2)的一側活動設置有l型板(3)，所述l型板(3)的一側活動設置有安裝支架(301)，所述安裝支架(301)的內壁設置有紅外溫度傳感器(302)，所述安裝支架(301)的底部開設有插孔，且插孔的內壁活動設置有限位塊(303)；

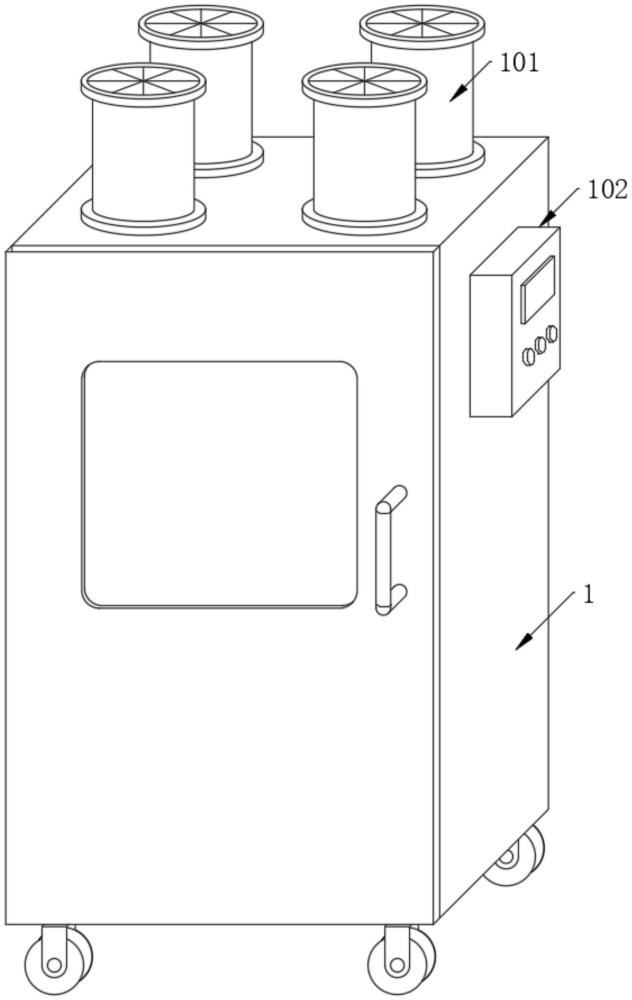

2.根據權利要求1所述的一種聚合物鋰離子電池老化恒溫裝置，其特征在于：所述主箱體(1)頂部的兩側均固定設置有電熱風機(101)，所述主箱體(1)的一側固定設置有電控倉(102)。

3.根據權利要求1所述的一種聚合物鋰離子電池老化恒溫裝置，其特征在于：所述限位塊(303)與安裝支架(301)的連接關系為活動插接。

4.根據權利要求1所述的一種聚合物鋰離子電池老化恒溫裝置，其特征在于：所述l型板(3)的另一側固定設置有第二螺母座(5)，所述第二螺母座(5)的內壁活動設置有第二絲桿(501)，所述第二絲桿(501)與第二螺母座(5)的連接關系為螺紋連接，所述第二絲桿(501)的一端與電機(502)的輸出軸固定連接。

5.根據權利要求1所述的一種聚合物鋰離子電池老化恒溫裝置，其特征在于：所述第一螺母座(305)的一側固定設置有導向塊(4)，所述導向塊(4)的一端位于l型板(3)內壁一側的滑槽內，所述l型板(3)與導向塊(4)的連接關系為滑動連接。

6.根據權利要求4所述的一種聚合物鋰離子電池老化恒溫裝置，其特征在于：所述第二螺母座(5)的一側固定設置有滑塊(503)，所述滑塊(503)的一端位于滑臺(2)內壁一側的滑槽內。

技術總結
本技術公開了一種聚合物鋰離子電池老化恒溫裝置，涉及電池生產加工技術領域。包括主箱體，所述主箱體內壁的兩側均設置有滑臺，所述滑臺的一側活動設置有L型板，所述L型板的一側活動設置有安裝支架，所述安裝支架的內壁設置有紅外溫度傳感器。通過設置限位塊、升降板、第一螺母座、第一絲桿以及旋鈕，通過轉動旋鈕的方式帶動第一絲桿進行轉動，轉動的第一絲桿通過第一螺母座帶動升降板以及限位塊進行垂直移動，當限位塊的一端脫離安裝支架上的插孔內時，即可解除對安裝支架的限位，然后即可將安裝支架以及紅外溫度傳感器一同拆卸下來，從而便于對紅外溫度傳感器進行維護或者更換。

技術研發人員：許合興,陳東源
受保護的技術使用者：東莞市品勝新能源有限公司
技術研發日：20240326
技術公布日：2025/4/28
