本發明涉及模具加工，特別涉及一種精密定位設備及用于精密模具加工的定位方法。

背景技術：

1、隨著模具制造技術的持續演進，業界對模具的精度與性能要求日益嚴苛，模具作為通過注塑成型、壓鑄成型、沖壓成型等工藝手段來獲取產品所需形狀與結構的模具化工具及組件，其在生產加工階段中的精確定位與穩固固定顯得尤為重要。當前，為確保模具加工流程中的高度穩定性，必須運用專門設計的模具定位裝置來實現模具的精確安裝與鎖定。

2、為了優化生產線的綜合效能，現有的模具定位裝置采用了多模具并行夾持技術，通過在裝置殼體內部分布式地配置多個夾持組件，這些組件以環形陣列的形式排列，以確保空間利用的最大化。殼體上還集成有圓周驅動系統，該系統具備同步驅動能力，能夠促使所有夾持組件協同運作，實現對多個模具的同時夾持固定。隨后，生產線即可按照預設順序，依次對各個模具進行加工處理，從而顯著提升生產效率和加工能力。

3、現有技術中還存在以下缺陷：在模具加工工序中，若因操作失誤引發模具受損，需將其從定位裝置上移除，鑒于所有模具的夾持動作均依賴于同一個圓周驅動系統，故在解除單一模具的夾持狀態時，勢必需重啟該圓周驅動系統。然而，此舉將觸發連鎖反應，致使所有模具的夾持狀態同步解除，即產生所謂的“全體夾持解除”現象，進而影響了生產線的作業效率。

4、因此，本技術提供了一種精密定位設備及用于精密模具加工的定位方法來滿足需求。

技術實現思路

1、本技術的目的在于提供一種精密定位設備及用于精密模具加工的定位方法，解決了現有技術中解除單一模具的夾持狀態時，需重啟該圓周驅動系統，致使所有模具的夾持狀態同步解除的問題。

2、為解決上述問題，本技術提供如下技術方案：一種精密定位設備，包括：工作臺、固定盒，固定盒上設置有圓周驅動組件，固定盒的內部呈環形設置有多個夾持組件，固定盒的內部設置有多個模具，圓周驅動組件用于驅動夾持組件運行，夾持組件用于將對應的模具夾持固定，夾持組件包括中心皮帶輪、移動軸，移動軸能夠相對中心皮帶輪發生縱向移動，也能夠與中心皮帶輪固定，移動軸沿其軸線方向開設有兩個貫通缺口，中心皮帶輪上設置有縱向插接組件，縱向插接組件用于將移動軸與中心皮帶輪固定，縱向插接組件包括縱向插桿，移動軸的外側還固定套接有縱向移動齒輪，中心皮帶輪的兩側均設置有橫向插接組件，橫向插接組件用于將中心皮帶輪固定，中心皮帶輪的下方設置有橫向移動組件，橫向移動組件用于驅動縱向插接組件運行，使得縱向插桿垂直向上插入其中一個貫通缺口，橫向插接組件與橫向移動組件之間連接有傳動組件，其中一個固定板上設置有推動組件，推動組件能夠帶動移動軸縱向移動。

3、優選的，圓周驅動組件包括兩個固定板，推動組件包括對稱設置的兩個電動推桿，電動推桿固定設置在其中一個固定板上，電動推桿的伸縮端貫穿對應的固定板且固定連接有位移板，位移板與移動軸轉動連接。

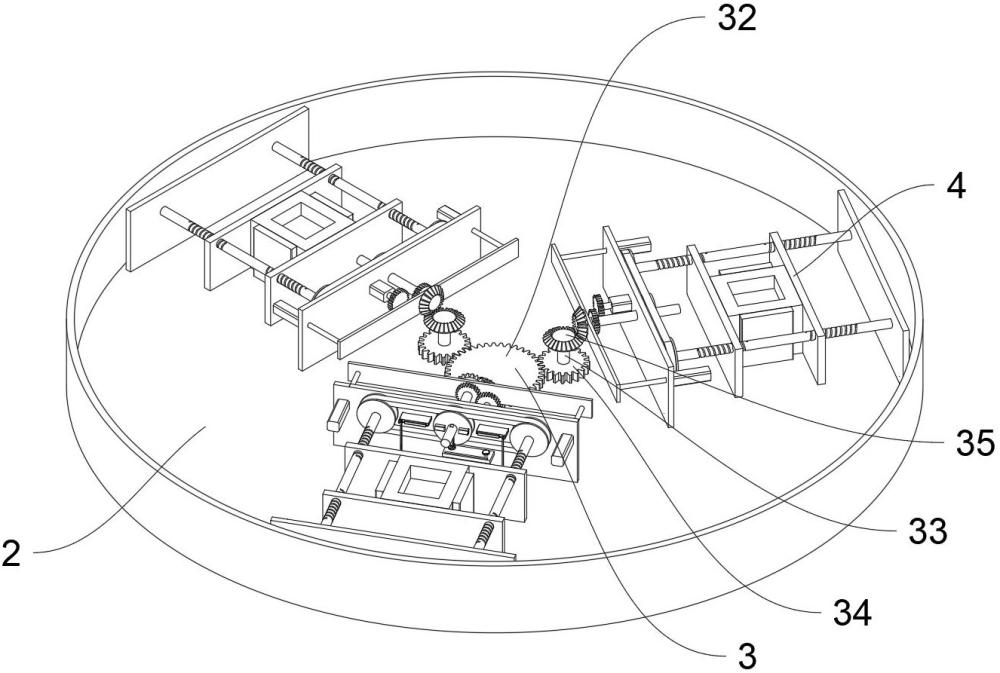

4、優選的，圓周驅動組件包括固定安裝在工作臺底部中心的圓周驅動電機，圓周驅動電機的輸出端依次貫穿工作臺、固定盒的底部且固定連接有中心驅動齒輪，中心驅動齒輪與固定盒的內部底部轉動連接，固定盒的內部底部呈環形轉動連接有多個輔助傳動軸，輔助傳動軸的外側固定套接有衛星齒輪，輔助傳動軸的頂端固定連接有衛星錐齒輪，衛星齒輪與中心驅動齒輪嚙合連接，衛星錐齒輪與夾持組件一一對應設置，且衛星錐齒輪轉動時能夠讓對應的夾持組件運行。

5、優選的，夾持組件包括固定在固定盒內部底部的兩個固定板，兩個固定板之間轉動連接有兩個雙頭絲桿，雙頭絲桿的外表面兩端分別設置有相反旋向的螺紋，雙頭絲桿的兩個端部分別與對應的固定板轉動連接，雙頭絲桿的外側固定套接有傳動皮帶輪，其中一個固定板的側面轉動連接有中心皮帶輪，中心皮帶輪處于兩個傳動皮帶輪中間，中心皮帶輪、兩個傳動皮帶輪之間連接有橫向傳動皮帶，其中一個固定板的中部設置有移動軸，移動軸貫穿對應的固定板，移動軸的其中一個端部固定連接有縱向移動錐齒輪，當縱向插桿插入遠離衛星錐齒輪的貫通缺口時，縱向移動錐齒輪與對應的衛星錐齒輪嚙合連接。

6、優選的，夾持組件還包括對稱設置的兩個夾持板、兩個限位板，夾持板與兩個雙頭絲桿均螺紋連接，且雙頭絲桿貫穿夾持板，限位板的底部與固定盒的內部底部固定，同一夾持組件上的兩個限位板之間的間距與模具適配，固定盒的頂部呈環形開設有多個放置缺口，放置缺口與夾持組件一一對應設置。

7、優選的，橫向移動組件運行時能夠通過傳動組件帶動橫向插接組件運行，橫向移動組件包括固定在固定盒內部底部的兩個連接板，其中一個連接板的側面固定安裝有橫向驅動電機，橫向驅動電機的輸出端貫穿對應的連接板且固定連接有主動螺紋桿，主動螺紋桿的另一端與另一個連接板轉動連接，主動螺紋桿上螺紋連接有橫向移動塊，且主動螺紋桿貫穿橫向移動塊，橫向移動塊的底部與固定盒的內部底部滑動連接，橫向移動塊的頂部固定安裝有伺服電機，夾持組件包括固定在固定盒內部底部的兩個固定板，其中一個固定板的側面固定連接有限位體，限位體上開設有橫向滑槽，伺服電機的輸出端貫穿橫向滑槽且固定連接有橫向移動齒輪。

8、優選的，夾持組件包括固定在固定盒內部底部的兩個固定板，橫向插接組件包括固定連接在其中一個固定板側面的橫向固定塊，橫向固定塊上轉動連接有從動螺紋桿，從動螺紋桿上螺紋連接有橫向插桿，從動螺紋桿貫穿橫向插桿，且橫向插桿的側面與橫向固定塊滑動連接，中心皮帶輪上對稱固定連接有兩個橫向插槽座，橫向插槽座朝向橫向插桿的側面開設有插槽。

9、優選的，傳動組件包括被動皮帶輪、主動皮帶輪、縱向傳動皮帶，橫向插接組件包括從動螺紋桿，被動皮帶輪固定套接在從動螺紋桿的外側，橫向移動組件包括主動螺紋桿，主動皮帶輪固定套接在主動螺紋桿的外側，主動皮帶輪與被動皮帶輪之間連接有縱向傳動皮帶；縱向插接組件還包括固定連接在中心皮帶輪上的基板，基板上轉動連接有豎向螺紋桿，豎向螺紋桿貫穿基板，豎向螺紋桿的底端固定連接有連接齒輪，豎向螺紋桿上螺紋連接縱向插桿，豎向螺紋桿貫穿縱向插桿，縱向插桿與中心皮帶輪的側面滑動連接，當橫向移動組件運行時，橫向移動組件包括橫向移動齒輪，橫向移動齒輪能夠與連接齒輪嚙合連接。

10、優選的，夾持組件包括固定在固定盒內部底部的兩個固定板，其中一個固定板的側面固定安裝有運行電機，運行電機的輸出端固定連接有固定齒輪，當推動組件帶動移動軸縱向移動，圓周驅動組件包括衛星錐齒輪，靠近衛星錐齒輪的貫通缺口移動至對應縱向插桿的位置時，縱向移動齒輪與固定齒輪嚙合連接。

11、用于精密模具加工的定位方法，包括以下步驟：

12、s1、將模具放入對應夾持組件內；

13、s2、啟動圓周驅動組件，讓多個驅動夾持組件同時運行，夾持組件將對應的模具夾持固定。

14、綜上，本發明的技術效果和優點：

15、1、本發明中，設備中的每個夾持組件都是獨立設計，且與圓周驅動組件相連，每個夾持組件在需要時獨立運行，而不影響其他夾持組件的狀態，當需要解除某個模具的夾持時，啟動橫向移動組件的橫向驅動電機，讓橫向移動齒輪與連接齒輪嚙合，橫向移動組件運行時能夠通過傳動組件帶動橫向插接組件運行，橫向插接組件將中心皮帶輪固定，再讓伺服電機的輸出端帶動橫向移動齒輪轉動，縱向插桿從遠離衛星錐齒輪的貫通缺口內部移出，進而使得中心皮帶輪與移動軸分離，使該夾持組件脫離圓周驅動組件的控制。

16、2、本發明中，使用推動組件帶動移動軸縱向移動，靠近衛星錐齒輪的貫通缺口移動至對應縱向插桿的位置，讓橫向移動齒輪、橫向插桿復位，讓固定齒輪帶動縱向移動齒輪轉動，通過相關傳動，能夠最終使得兩個夾持板相互遠離移動，從而對模具進行解除夾持，而不影響其他模具。
