本技術涉及天線饋線穩固連接，具體為一種天線饋線穩固連接裝置。

背景技術：

1、天線饋線是指連接天線與收、發信機傳送射頻能量的傳輸線。要求與天線有良好的阻抗匹配、傳輸損耗小、輻射效應小、有足夠的頻帶寬度和功率容量。有平行雙線、同軸線、微帶線、波導管之分。通常，平行雙線和同軸線用作線天線的饋電線；微帶線和同軸線用作微帶天線的饋電線；波導管用作反射面天線和喇叭天線的饋電線。利用電子技術對無線電通信系統及其元器件、部件、設備等性能及電磁環境、無線電材料的測量。其參數包括電磁介質、頻率、功率、衰減、阻抗、駐波、場強、相位、波形、頻譜等。使用的儀器有：信號發生器、頻率計、功率計、阻抗測量?jī)x、駐波測量?jī)x、場強計、頻譜儀、測試接收機、網絡分析儀、示波器、集成電路測試儀、傳輸綜合測試儀等。測量小信號時，應防止雜散無線電、電源和接地線、無線電耦合等引起的干擾。該類測量要注意良好的匹配，多在屏蔽室進行?，F(xiàn)有的天線饋線連接器中連接器經常出現安裝后，即使使用扳手將連接器擰緊依然可以用手將整個連接器旋轉的現象，造成連接器與饋線間接觸不良從而使得整個信號傳輸過程斷斷續續，排除問題時又很難發現具體原因，使得更換維修的過程中增大了工作量，降低了工作效率，因此我們提出了一種天線饋線穩固連接裝置。

技術實現思路

1、本實用新型的目的在于提供一種天線饋線穩固連接裝置，以解決上述背景技術中提出現有的天線饋線連接器中連接器經常出現安裝后，即使使用扳手將連接器擰緊依然可以用手將整個連接器旋轉的現象，造成連接器與饋線間接觸不良從而使得整個信號傳輸過程斷斷續續，排除問題時又很難發現具體原因，使得更換維修的過程中增大了工作量，降低了工作效率的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種天線饋線穩固連接裝置，包括連接母頭，所述連接母頭的側面設置有連接子頭，所述連接母頭的另一側設置有外層保護套，所述外層保護套的內壁設置有屏蔽保護套，所述屏蔽保護套的內壁設置有塑料保護套，所述塑料保護套的內壁設置有線芯，所述線芯的端頭設置有接頭連接器。

4、作為本實用新型優選的方案，所述連接母頭內設置有第一套筒，所述第一套筒的側面固定連接有固定環，所述固定環的外壁開設有螺紋，所述固定環的外壁設置有第二套筒，所述第二套筒的內壁開設有螺紋，所述第二套筒與固定環螺紋連接。

5、作為本實用新型優選的方案，所述第二套筒的側面固定連接有固定筒，所述固定筒的側面固定連接有連接筒，所述連接筒的外壁設置有彈簧，所述彈簧的外壁設置有圓環，所述連接筒的內壁開設有限位孔，所述限位孔內設置有圓球。

6、作為本實用新型優選的方案，所述接頭連接器的側面設置有卡頭，所述卡頭的側面固定連接有第三套筒，所述第三套筒套接在外層保護套上。

7、作為本實用新型優選的方案，所述限位孔設置有多個，多個所述限位孔以連接筒為圓心等距分布，所述限位孔的直徑與圓球一致。

8、作為本實用新型優選的方案，所述第一套筒套接在外層保護套的外壁，所述外層保護套外壁的密封環套接在外層保護套和第一套筒之間。

9、作為本實用新型優選的方案，所述彈簧的一端固定連接在連接筒的凹槽，所述彈簧的另一端固定連接在圓環內壁的凹口，所述圓環套接在連接筒的外壁。

10、作為本實用新型優選的方案，所述卡頭外壁直徑和連接筒的內壁直徑一致，所述卡頭頂端距離連接筒內壁的距離與圓球露出限位孔的距離一致。

11、與現有技術相比，本實用新型的有益效果是：

12、1、本實用新型中，通過設置有圓環、連接筒、彈簧、限位孔、圓球和卡頭的構件，當卡頭插入連接筒的內口時，同時將圓環向后推，此時圓球不受壓力，卡頭很容易的卡進連接筒內，此時取消對圓環施加的力，圓環繼續對圓球施加力，使卡頭牢牢卡在連接筒內，一推一松的方式即可完成對卡頭的固定連接，提高了工作效率。

13、2、本實用新型中，通過設置有固定環、第二套筒和密封環的構件，固定環與第二套筒螺紋連接，當需要對連接母子頭進行更換時，只需要旋轉第二套筒，即可使固定筒與固定環分離，快速的完成拆卸，完成對于連接母子頭的更換，同時密封環設置在第一套筒的內壁上，避免水質流入連接母子頭內，延長了連接母子頭的使用壽命。

技術特征：

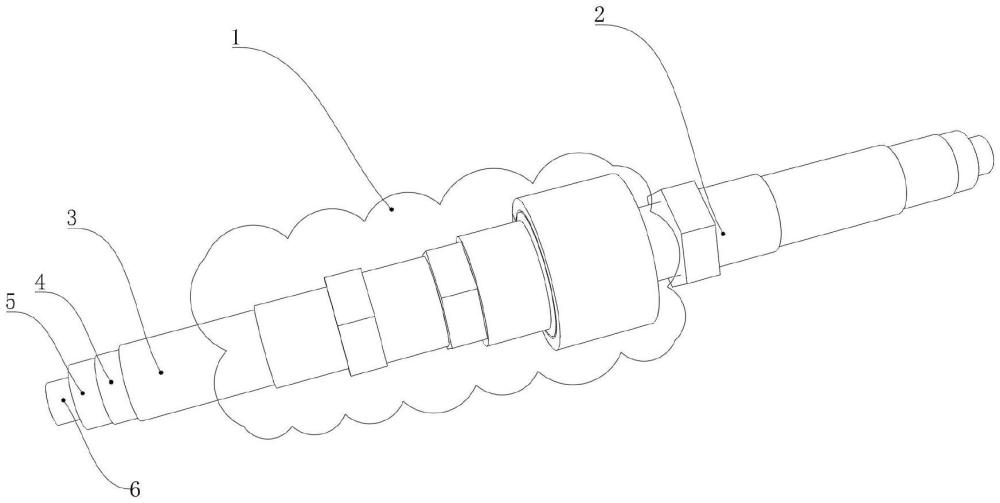

1.一種天線饋線穩固連接裝置，包括連接母頭(1)，其特征在于：所述連接母頭(1)的側面設置有連接子頭(2)，所述連接母頭(1)的另一側設置有外層保護套(3)，所述外層保護套(3)的內壁設置有屏蔽保護套(4)，所述屏蔽保護套(4)的內壁設置有塑料保護套(5)，所述塑料保護套(5)的內壁設置有線芯(6)，所述線芯(6)的端頭設置有接頭連接器(7)。

2.根據權利要求1所述的一種天線饋線穩固連接裝置，其特征在于：所述連接母頭(1)內設置有第一套筒(101)，所述第一套筒(101)的側面固定連接有固定環(102)，所述固定環(102)的外壁開設有螺紋，所述固定環(102)的外壁設置有第二套筒(103)，所述第二套筒(103)的內壁開設有螺紋，所述第二套筒(103)與固定環(102)螺紋連接。

3.根據權利要求2所述的一種天線饋線穩固連接裝置，其特征在于：所述第二套筒(103)的側面固定連接有固定筒(104)，所述固定筒(104)的側面固定連接有連接筒(105)，所述連接筒(105)的外壁設置有彈簧(108)，所述彈簧(108)的外壁設置有圓環(106)，所述連接筒(105)的內壁開設有限位孔(110)，所述限位孔(110)內設置有圓球(109)。

4.根據權利要求1所述的一種天線饋線穩固連接裝置，其特征在于：所述接頭連接器(7)的側面設置有卡頭(202)，所述卡頭(202)的側面固定連接有第三套筒(201)，所述第三套筒(201)套接在外層保護套(3)上。

5.根據權利要求3所述的一種天線饋線穩固連接裝置，其特征在于：所述限位孔(110)設置有多個，多個所述限位孔(110)以連接筒(105)為圓心等距分布，所述限位孔(110)的直徑與圓球(109)一致。

6.根據權利要求2所述的一種天線饋線穩固連接裝置，其特征在于：所述第一套筒(101)套接在外層保護套(3)的外壁，所述外層保護套(3)外壁的密封環(107)套接在外層保護套(3)和第一套筒(101)之間。

7.根據權利要求3所述的一種天線饋線穩固連接裝置，其特征在于：所述彈簧(108)的一端固定連接在連接筒(105)的凹槽，所述彈簧(108)的另一端固定連接在圓環(106)內壁的凹口，所述圓環(106)套接在連接筒(105)的外壁。

8.根據權利要求4所述的一種天線饋線穩固連接裝置，其特征在于：所述卡頭(202)外壁直徑和連接筒(105)的內壁直徑一致，所述卡頭(202)頂端距離連接筒(105)內壁的距離與圓球(109)露出限位孔(110)的距離一致。

技術總結
本技術涉及天線饋線穩固連接技術領域，尤其為一種天線饋線穩固連接裝置，包括連接母頭，所述連接母頭的側面設置有連接子頭，所述連接母頭的另一側設置有外層保護套，所述外層保護套的內壁設置有屏蔽保護套，所述屏蔽保護套的內壁設置有塑料保護套，所述塑料保護套的內壁設置有線芯，所述線芯的端頭設置有接頭連接器，通過設置有圓環、連接筒、彈簧、限位孔、圓球和卡頭的構件，當卡頭插入連接筒的內口時，同時將圓環向后推，此時圓球不受壓力，卡頭很容易的卡進連接筒內，此時取消對圓環施加的力，圓環繼續對圓球施加力，使卡頭牢牢卡在連接筒內，一推一松的方式即可完成對卡頭的固定連接，提高了工作效率。

技術研發人員：張海濱
受保護的技術使用者：上海威銳電子科技股份有限公司
技術研發日：20240410
技術公布日：2025/4/28
