本申請涉及電池，特別是涉及極柱、電芯、電池及用電裝置。

背景技術：

1、卷繞式電芯是常見電芯結構，其內部卷芯采取卷繞方式，卷芯的極耳通常通過集流盤與電芯端蓋上的極柱焊接。相關技術中，集流盤與極柱的連接方式采取焊針穿過卷芯中心孔以扭矩焊的方式使集流盤與極柱完成焊接，該方式受到卷芯中心孔的直徑限制存在焊印面積小的問題，長期使用或振動會發生焊印脫落或集流盤撕裂，大大降低了電芯的可靠性。

技術實現思路

1、基于此，有必要針對電芯集流盤與極柱焊接不牢靠，而降低電芯可靠性的問題，提供一種極柱、電芯、電池及用電裝置。

2、第一方面，本申請實施例提供一種極柱，用于電芯，所述極柱包括；

3、在所述極柱的厚度方向上相背設置的第一表面和第二表面，所述第二表面用于朝向電芯內部設置，且具有用于與電芯內集流盤焊接的焊接區；及

4、焊接槽，凹陷設置于所述第一表面，且在所述厚度方向上與所述焊接區對應設置；所述焊接槽包括第一槽段，所述第一槽段包括在所述厚度方向上依次設置的第一端和第二端，所述第一端相比所述第二端靠近所述第一表面設置；

5、其中，所述第一端完全暴露所述第二端，且所述第一端的開口面積大于所述第二端的開口面積。

6、在一些實施例中，所述焊接槽的任意橫截面形狀呈圓形。

7、在一些實施例中，所述第一端的口徑為r，所述第二端的口徑為r，滿足：r＝a*r，且1.36≥a＞1。

8、在一些實施例中，所述第一槽段的口徑自所述第一端向所述第二端遞減。

9、在一些實施例中，所述第一槽段的口徑自所述第一端向所述第二端先遞增后遞減；

10、所述a滿足：1.29≥a＞1。

11、在一些實施例中，所述焊接槽還包括第二槽段，所述第二槽段位于所述第一槽段的一端，且與所述第一槽段的所述第二端連通；

12、所述第二槽段具有位于所述焊接槽槽底的第三端，所述第三端的口徑r'與所述第二端的口徑r，滿足：r≤r'≤1.2r；

13、所述a滿足：1.5≥a＞1。

14、在一些實施例中，所述極柱包括第一凸部和第二凸部，所述第一凸部沿相交于所述厚度方向的方向凸設于所述第一表面所在的第一端；所述第二凸部凸設于所述第二表面所在的第二端；

15、所述第二凸部可折彎的在第一狀態和第二狀態之間切換，處于所述第一狀態的所述第二凸部沿所述厚度方向凸出設置，位于所述第二狀態的所述第二凸部沿垂直于所述厚度方向的方向凸出，且與所述第一凸部之間間隔形成有卡裝槽；

16、所述第二表面上內凹形成有減薄槽，所述第二凸部形成所述減薄槽的部分槽壁。

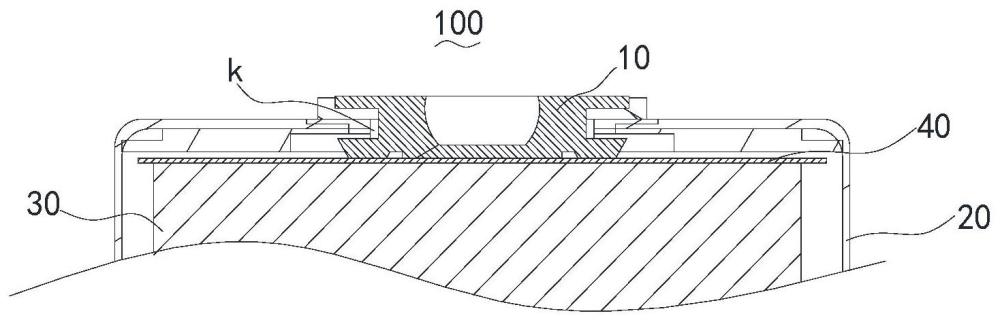

17、第二方面，本申請實施例提供一種電芯，包括：

18、外殼，具有安裝孔；

19、電極組件，裝載于所述外殼內；

20、集流盤，位于所述外殼內，且電連接于所述電極組件面向所述安裝孔的一端；及

21、如上述任一實施例所述的極柱，所述極柱安裝于所述安裝孔，且其焊接區與所述集流盤焊接連接。

22、第三方面，本申請實施例提供一種電池，包括上述的電芯。

23、第四方面，本申請實施例提供一種用電裝置，包括上述的電池，所述電池用于提供電能。

24、上述極柱、電芯、電池及用電裝置，焊接光束可自極柱焊接槽的第一槽段的第一端射入焊接槽，而后穿透焊接焊接區與集流盤。由于焊接槽對極柱進行減薄處理，焊接光束僅需穿透較薄厚度的極柱即可進行焊接，焊接光束的能量利用率高，有助于提高焊接效果。

25、而且，在實際操作過程中，為了操作便利性，焊接光束大多傾斜入射。此時，焊接光束自呈擴口狀的第一槽段的第一端射入其第二端時，第一端可有效避讓焊接光束，使焊接光束更容易到達焊接槽的底部邊緣位置，進而使得焊接光束可熱熔較大面積的焊接區，增大焊接區與集流盤的焊接面積，極柱與集流盤焊接更牢靠，有助于提高電芯可靠性。

技術特征：

1.一種極柱，用于電芯，其特征在于，所述極柱包括；

2.根據權利要求1所述的極柱，其特征在于，所述焊接槽(11)的任意橫截面形狀呈圓形。

3.根據權利要求2所述的極柱，其特征在于，所述第一端(d1)的口徑為r，所述第二端(d2)的口徑為r，滿足：r＝a*r，且1.36≥a＞1。

4.根據權利要求3所述的極柱，其特征在于，所述第一槽段(11a)的口徑自所述第一端(d1)向所述第二端(d2)遞減。

5.根據權利要求3所述的極柱，其特征在于，所述第一槽段(11a)的口徑自所述第一端(d1)向所述第二端(d2)先遞增后遞減；

6.根據權利要求2所述的極柱，其特征在于，所述焊接槽(11)還包括第二槽段(11b)，所述第二槽段(11b)位于所述第一槽段(11a)的一端，且與所述第一槽段(11a)的所述第二端(d2)連通；

7.根據權利要求1至6任一項所述的極柱，其特征在于，所述極柱包括第一凸部(12)和第二凸部(13)，所述第一凸部(12)沿相交于所述厚度方向(z)的方向凸設于所述第一表面(m1)所在的第一端(d1)；所述第二凸部(13)凸設于所述第二表面(m2)所在的第二端(d2)；

8.一種電芯，其特征在于，包括：

9.一種電池，其特征在于，包括如權利要求8所述的電芯。

10.一種用電裝置，其特征在于，包括如權利要求9所述的電池，所述電池用于提供電能。

技術總結
本申請涉及一種極柱、電芯、電池及用電裝置，極柱包括第一表面、第二表面和焊接槽，第一表面和第二表面在極柱的厚度方向上相背設置，第二表面用于朝向電芯內部設置，且具有用于與電芯集流盤焊接的焊接區。焊接槽凹陷設置于第一表面，且在該厚度方向上與焊接區對應設置。焊接槽包括第一槽段，第一槽段包括在該厚度方向上依次設置的第一端和第二端，第一端相比第二端靠近第二表面設置。其中，第一端完全暴露第二端，且第一端的開口面積大于第二端的開口面積。本申請的技術方案，有助于提高極柱與電芯內部集流盤的焊接可靠性。

技術研發人員：張茜,湯建建
受保護的技術使用者：上海蘭鈞新能源科技有限公司
技術研發日：20240410
技術公布日：2025/4/28
