本技術涉及電氣設備，特別涉及一種電氣設備用機械聯鎖裝置。

背景技術：

1、電氣柜屬于電器設備的一種，電氣柜是由鋼材質加工而成用來保護元器件正常工作的柜子，電氣柜門體的前側通常設置有控制鈕、電源總開關以及電氣柜門體電氣柜門開關。

2、現有大部分電氣柜打開電氣柜門體的電氣柜門開關不與電源總開關進行聯接，在打開電氣柜門體對電氣柜內部進行檢修時，不能保證此時電源總開關為關閉狀態，此時對電氣柜內部進行操作時，存在極大安全隱患。

技術實現思路

1、本實用新型提供一種電氣設備用機械聯鎖裝置，旨在解決現有大部分電氣柜打開電氣柜門體的電氣柜門開關不與電源總開關進行聯接，在打開電氣柜門體對電氣柜內部進行檢修時，不能保證此時電源總開關為關閉狀態，此時對電氣柜內部進行操作時，存在極大安全隱患，從而影響使用效果的問題。

2、本實用新型是這樣實現的，一種電氣設備用機械聯鎖裝置，包括電氣柜門體、鎖芯、電氣柜門開關、電源總開關、若干個控制鈕和兩個顯示屏，所述電氣柜門體的前側設置有推塊，所述推塊的前側設置有連接機構，所述連接機構的數量為兩個；

3、所述連接機構包括兩個固定柱、兩個轉環和連接桿，頂部兩個固定柱的后側與推塊的前側固定連接，底部左側的固定柱與電源總開關的前側固定連接，底部右側固定柱的后側與電氣柜門開關的前側固定連接，所述轉環靠近連接桿的一側與連接桿固定連接，所述轉環轉動套設在固定柱的表面。

4、為了達到方便推塊移動的效果，作為本實用新型的一種電氣設備用機械聯鎖裝置優選的，所述電氣柜門體的內部開設有滑槽，所述推塊的后側固定連接有移動塊，所述移動塊的后側延伸至滑槽的內部且與滑槽的內部滑動連接。

5、為了達到避免推塊與滑槽脫離的效果，作為本實用新型的一種電氣設備用機械聯鎖裝置優選的，所述滑槽內壁的兩側均開設有防滑脫槽，所述移動塊的兩側均固定連接有防滑脫塊，所述防滑脫塊靠近防滑脫槽的一側延伸至防滑脫槽的內部且與防滑脫槽的內部滑動連。

6、為了達到對推塊限位的效果，作為本實用新型的一種電氣設備用機械聯鎖裝置優選的，所述推塊的頂部和底部均固定連接有固定塊，所述固定塊的前側設置有限位鈕，所述限位鈕的后側穿過固定塊且與電氣柜門體的前側緊密接觸，所述限位鈕的表面與固定塊的內部螺紋連接。

7、為了達到方便轉動限位鈕和移動推塊的效果，作為本實用新型的一種電氣設備用機械聯鎖裝置優選的，所述限位鈕的前側固定連接有擰塊，所述推塊的前側固定連接有撥塊。

8、為了達到使得推塊、撥塊、擰塊、固定塊和限位鈕具有絕緣的效果，作為本實用新型的一種電氣設備用機械聯鎖裝置優選的，所述固定塊的后側與電氣柜門體的前側接觸，所述推塊、撥塊、擰塊、固定塊和限位鈕均為絕緣材質制成。

9、為了達到避免連接桿發生形變的效果，作為本實用新型的一種電氣設備用機械聯鎖裝置優選的，所述連接桿為無彈性材質制成。

10、與現有技術相比，本實用新型的有益效果是：

11、該電氣設備用機械聯鎖裝置，通過推塊和連接桿將電源總開關和電氣柜門開關進行聯接，在向下移動推塊使得電氣柜門開關轉動將電氣柜門體打開時，電源總開關將強行處于關閉狀態，避免有違規操作人員在未關閉電源總開關時將電氣柜門體打開對電氣柜內部進行檢修，避免了現有大部分電氣柜打開電氣柜門體的電氣柜門開關不與電源總開關進行聯接，在打開電氣柜門體對電氣柜內部進行檢修時，不能保證此時電源總開關為關閉狀態，此時對電氣柜內部進行操作時，存在極大安全隱患的問題。

技術特征：

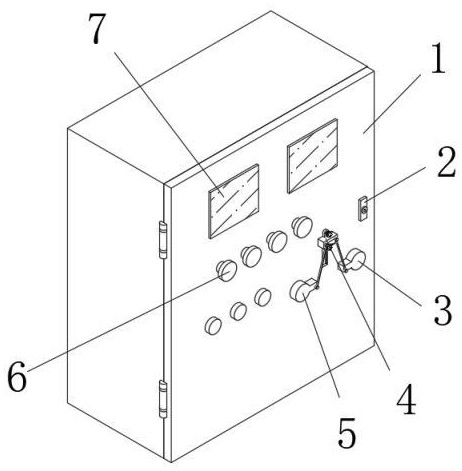

1.一種電氣設備用機械聯鎖裝置，包括電氣柜門體（1）、鎖芯（2）、電氣柜門開關（3）、電源總開關（5）、若干個控制鈕（6）和兩個顯示屏（15），其特征在于：所述電氣柜門體（1）的前側設置有推塊（4），所述推塊（4）的前側設置有連接機構（7），所述連接機構（7）的數量為兩個；

2.根據權利要求1所述的一種電氣設備用機械聯鎖裝置，其特征在于：所述電氣柜門體（1）的內部開設有滑槽（11），所述推塊（4）的后側固定連接有移動塊（9），所述移動塊（9）的后側延伸至滑槽（11）的內部且與滑槽（11）的內部滑動連接。

3.根據權利要求2所述的一種電氣設備用機械聯鎖裝置，其特征在于：所述滑槽（11）內壁的兩側均開設有防滑脫槽（12），所述移動塊（9）的兩側均固定連接有防滑脫塊（10），所述防滑脫塊（10）靠近防滑脫槽（12）的一側延伸至防滑脫槽（12）的內部且與防滑脫槽（12）的內部滑動連接。

4.根據權利要求1所述的一種電氣設備用機械聯鎖裝置，其特征在于：所述推塊（4）的頂部和底部均固定連接有固定塊（16），所述固定塊（16）的前側設置有限位鈕（13），所述限位鈕（13）的后側穿過固定塊（16）且與電氣柜門體（1）的前側緊密接觸，所述限位鈕（13）的表面與固定塊（16）的內部螺紋連接。

5.根據權利要求4所述的一種電氣設備用機械聯鎖裝置，其特征在于：所述限位鈕（13）的前側固定連接有擰塊（14），所述推塊（4）的前側固定連接有撥塊（8）。

6.根據權利要求5所述的一種電氣設備用機械聯鎖裝置，其特征在于：所述固定塊（16）的后側與電氣柜門體（1）的前側接觸，所述推塊（4）、撥塊（8）、擰塊（14）、固定塊（16）和限位鈕（13）均為絕緣材質制成。

7.根據權利要求1所述的一種電氣設備用機械聯鎖裝置，其特征在于：所述連接桿（703）為無彈性材質制成。

技術總結
本技術公開了一種電氣設備用機械聯鎖裝置，屬于電氣設備技術領域，其技術方案要點包括電氣柜門體、鎖芯、電氣柜門開關、電源總開關、若干個控制鈕和兩個顯示屏，所述電氣柜門體的前側設置有推塊，所述推塊的前側設置有連接機構，所述連接機構的數量為兩個；所述連接機構包括兩個固定柱、兩個轉環和連接桿，頂部兩個固定柱的后側與推塊的前側固定連接，解決了現有大部分電氣柜打開電氣柜門體的電氣柜門開關不與電源總開關進行聯接，在打開電氣柜門體對電氣柜內部進行檢修時，不能保證此時電源總開關為關閉狀態，此時對電氣柜內部進行操作時，存在極大安全隱患，從而影響使用效果的問題。

技術研發人員：王濤昌
受保護的技術使用者：程玉
技術研發日：20240413
技術公布日：2025/4/28
