本技術涉及保護裝置技術，具體涉及一種電力變電站開關防觸電保護裝置。

背景技術：

1、電力變電站是電能從發電廠輸送到用戶之間的關鍵節點。它主要用于變換電壓、控制電流和保障電網的穩定運行。變電站通常包括變壓器、開關設備、保護裝置、電力電子設備以及監控和控制系統等組成部分。這些設備協調工作，將高壓電能轉變為適合輸送和使用的低壓電能，同時確保電網的安全和穩定運行。當操作人員在進行開關設備的操作、檢修和維護時，變電站開關防觸電保護裝置通常用于保護操作人員免受觸電危險。

2、公開號為cn220585809u的中國實用新型專利中，公開了一種電力變電站開關防觸電保護裝置，該電力變電站開關防觸電保護裝置，通過拉動控制線使其帶動轉動板的一端向下運動，可以使轉動板圍繞轉動軸進行轉動，通過杠桿的原理可以帶動轉動板的另一端向上運動，進而可以帶動開關旋鈕向上轉動，使保護器由斷路狀態切換至所述接通狀態，而且可以根據配電箱安裝的高度及時增加或減少控制線的長度，使其可以適用不同高度的保護器。

3、現有的電力變電站開關防觸電保護裝置在進行使用時，只能通過控制線使保護器由斷路狀態切換至所述接通狀態，當遇到安裝在較高的位置的保護器開關時，想要將保護器由接通狀態切換至斷路狀態時，需要通過工具爬上去手動撥動開關轉換保護器狀態，存在一定的安全隱患。

技術實現思路

1、本實用新型的目的是提供一種電力變電站開關防觸電保護裝置，以解決現有技術中的上述不足之處。

2、為了實現上述目的，本實用新型提供如下技術方案：一種電力變電站開關防觸電保護裝置，包括箱體和保護器，所述保護器固定安裝于箱體的內壁，還包括：

3、開關，其轉動安裝于保護器的一側；

4、控制組件，其安裝于保護器與開關相鄰的一側，且其通過改變開關的位置能夠切換保護器的通電狀態。

5、進一步地，所述控制組件包括：

6、轉軸，其一端固定安裝于開關的一側；

7、轉板，其固定套設于轉軸的外側；

8、滑槽，其開設于保護器的一側；

9、限位塊，其滑動安裝于滑槽的內壁，其一端與轉板的一端轉動連接，且其遠離保護器的一側開設有凹槽；

10、固定塊，其固定安裝于滑槽內壁的底部。

11、進一步地，所述控制組件還包括：

12、彈簧，其一端與限位塊的底部固定連接，其另一端與固定塊的頂部固定連接；

13、拉桿，其一端固定安裝于限位塊的底部，且其貫穿彈簧和固定塊。

14、進一步地，所述控制組件還包括：

15、控制桿，其一端固定安裝于固定塊的一側，另一端與限位塊抵接，且其能夠沿限位塊的凹槽滑動；

16、固定件，其固定安裝于固定塊遠離保護器的一側，且其靠近固定塊的一側與控制桿抵接。

17、進一步地，還包括箱門，所述箱門的一側與箱體的一側轉動連接。

18、進一步地，還包括若干定位件，所述定位件固定安裝于箱體遠離箱門的一側。

19、與現有技術相比，本實用新型提供的一種電力變電站開關防觸電保護裝置，當保護器處于非通電狀態，工作人員只需要通過向下拉動拉桿，拉桿帶動限位塊沿滑槽向下移動，限位塊向下移動的同時帶動轉板以轉軸的軸線為旋轉軸轉動，從而使開關上移，將保護器更改為通電狀態，再次拉動拉桿則可以將保護器從通電狀態改為非通電狀態，不需要通過工具爬上去手動撥動開關轉換保護器狀態，避免了手動撥開關的安全隱患。

技術特征：

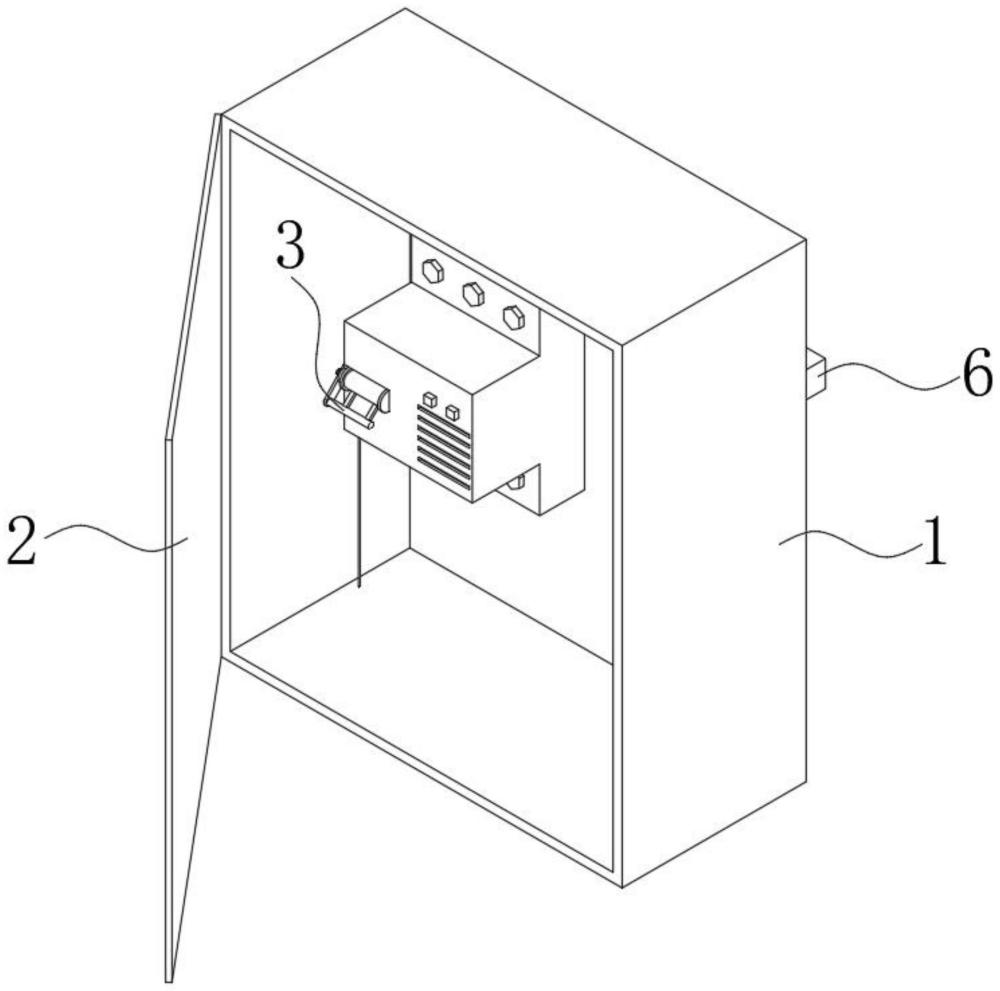

1.一種電力變電站開關防觸電保護裝置，包括箱體(1)和保護器(4)，所述保護器(4)固定安裝于箱體(1)的內壁，其特征在于，還包括：

2.根據權利要求1所述的一種電力變電站開關防觸電保護裝置，其特征在于，還包括箱門(2)，所述箱門(2)的一側與箱體(1)的一側轉動連接。

3.根據權利要求2所述的一種電力變電站開關防觸電保護裝置，其特征在于，還包括若干定位件(6)，所述定位件(6)固定安裝于箱體(1)遠離箱門(2)的一側。

技術總結
本技術公開了一種電力變電站開關防觸電保護裝置，涉及保護裝置技術領域，包括箱體和保護器，所述保護器固定安裝于箱體的內壁，還包括：開關，其轉動安裝于保護器的一側；控制組件，其安裝于保護器與開關相鄰的一側，且其通過工作人員能夠切換保護器的通電狀態；該電力變電站開關防觸電保護裝置，當保護器處于非通電狀態，工作人員只需要通過向下拉動拉桿，拉桿帶動限位塊沿滑槽向下移動，限位塊向下移動的同時帶動轉板以轉軸的軸線為旋轉軸轉動，從而使開關上移，將保護器更改為通電狀態，再次拉動拉桿則可以將保護器從通電狀態改為非通電狀態，不需要通過工具爬上去手動撥動開關轉換保護器狀態，避免了手動撥開關的安全隱患。

技術研發人員：薛丹,王玉昌,金建超,歐陽炳峰,尹明,劉學煥,李娜阿,李勝,陳婷,李倩,楊雄,虞建鵬,王楠,肖蘭好,龍忠小,陶園,張雷,鐘波,吳志祥,石忠奇
受保護的技術使用者：薛丹
技術研發日：20240506
技術公布日：2025/4/28
