本技術涉及儲能溫控，具體涉及一種多功能儲能溫控系統。

背景技術：

1、由于鋰電池對運行溫度要求嚴苛，電化學儲能溫控系統可以發揮重要作用。同時pcs也具備溫控的需求，由于pcs溫控需求與電池溫控需求不同，如pcs一般可以工作在35℃，而電池一般在15～35℃，最佳25℃，故而造成不同的溫控需求，如果采用低供水溫度，pcs容易凝露，如果采用高出水溫度，電池無法保障；傳統的液冷機組采用兩套設備，造成了系統浪費，為避免此種解決方案的缺陷，本實用新型設計一種多功能溫控系統，可以有不同的出水溫度，既能滿足pcs溫控，又能滿足電池溫控，系統簡單。

2、因此，如何提供一種多功能儲能溫控系統，以解決現有技術所存在的問題，對其應用具有重要意義。

技術實現思路

1、有鑒于此，本申請的目的在于提供一種多功能儲能溫控系統，以解決傳統的液冷機組采用兩套設備，造成了系統浪費問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種多功能儲能溫控系統，所述系統包括壓縮機、風冷換熱器、節流裝置、液側換熱器、水泵、加熱裝置、回熱器和回熱盤管。

4、所述節流裝置包括電池節流裝置和pcs節流裝置,所述液側換熱器包括電池換熱器和pcs換熱器，所述水泵包括電池水泵和pcs水泵。

5、所述壓縮機排氣口與風冷換熱器入口連接，風冷換熱器出口與pcs節流裝置入口連接，所述pcs節流裝置出口與pcs換熱器制冷劑通道的入口連接，pcs換熱器制冷劑通道的出口與回熱器入口連接。

6、所述回熱器出口與電池節流裝置入口連接，所述電池節流裝置出口與電池換熱器制冷劑通道的入口連接，所述電池換熱器制冷劑通道的出口與回熱器中的回熱盤管入口連接，所述回熱盤管出口壓縮機吸氣口連接。

7、優選的，所述電池水泵出口與電池換熱器冷卻液通道的入口連接，所述電池換熱器冷卻液通道的出口與加熱裝置連接，所述加熱裝置出口連接到電池pack。

8、優選的，所述pcs水泵出口與pcs換熱器冷卻液通道的入口連接，所述電池換熱器冷卻液通道的出口連接到pcs。

9、與現有技術相比，本實用新型的有益效果是：

10、本實用新型融合雙蒸發溫度制冷、制熱于一體，很好的解決電化學儲能系統中pcs與電池的的溫度控制，實現電化學儲能節能、安全、可靠，系統簡單。

11、上述說明僅是本申請技術方案的概述，為了能夠更清楚了解本申請的技術手段，從而可依照說明書的內容予以實施，并且為了讓本申請的上述和其他目的、特征和優點能夠更明顯易懂，以下以本申請的較佳實施例并配合附圖詳細說明如后。

12、根據下文結合附圖對本申請具體實施例的詳細描述，本領域技術人員將會更加明了本申請的上述及其他目的、優點和特征。

技術特征：

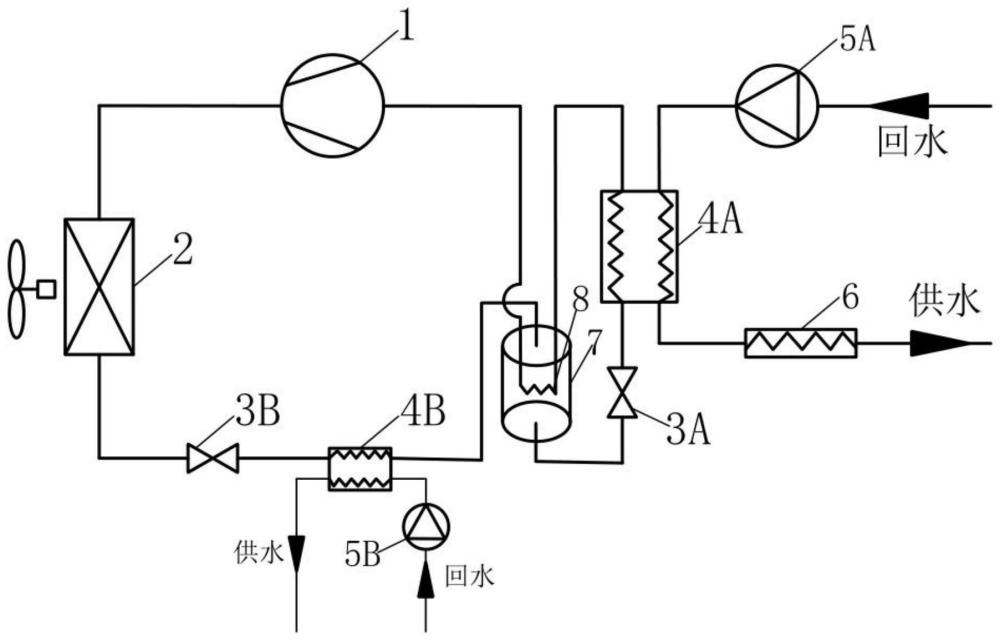

1.一種多功能儲能溫控系統，其特征在于：所述系統包括壓縮機(1)、風冷換熱器(2)、節流裝置(3)、液側換熱器(4)、水泵(5)、加熱裝置(6)、回熱器(7)和回熱盤管(8)；

2.如權利要求1所述的一種多功能儲能溫控系統，其特征在于：所述壓縮機(1)排氣口與風冷換熱器(2)入口連接，風冷換熱器(2)出口與pcs節流裝置(3b)入口連接，所述pcs節流裝置(3b)出口與pcs換熱器(4b)制冷劑通道的入口連接，pcs換熱器(4b)制冷劑通道的出口與回熱器(7)入口連接。

3.如權利要求2所述的一種多功能儲能溫控系統，其特征在于：所述回熱器(7)出口與電池節流裝置(3a)入口連接，所述電池節流裝置(3a)出口與電池換熱器(4a)制冷劑通道的入口連接，所述電池換熱器(4a)制冷劑通道的出口與回熱器(7)中的回熱盤管(8)入口連接，所述回熱盤管(8)出口壓縮機(1)吸氣口連接。

4.如權利要求3所述的一種多功能儲能溫控系統，其特征在于：所述電池水泵(5a)出口與電池換熱器(4a)冷卻液通道的入口連接，所述電池換熱器(4a)冷卻液通道的出口與加熱裝置(6)連接，所述加熱裝置(6)出口連接到電池pack。

5.如權利要求4所述的一種多功能儲能溫控系統，其特征在于：所述pcs水泵(5b)出口與pcs換熱器(4b)冷卻液通道的入口連接，所述電池換熱器(4a)冷卻液通道的出口連接到pcs。

技術總結
本技術公開了一種多功能儲能溫控系統，系統由壓縮機、風冷換熱器、節流裝置、液側換熱器、水泵、加熱裝置以及回熱器構成，其中系統可以實現兩種出水溫度，當系統冷卻完PCS后在回熱器內實現一次回熱過冷，強化電池冷卻效果，既可以實現PCS高溫冷卻，也可以實現電池低溫冷卻，避免兩套系統帶來的復雜。

技術研發人員：趙彬,王新,朱鑫宇,豐龍駒,任軍
受保護的技術使用者：江蘇新淼溫控系統有限公司
技術研發日：20240424
技術公布日：2025/4/28
