本技術屬于一種電路板，更具體地說，特別涉及一種貼片鋁電解電容封裝結構。

背景技術：

1、貼片式鋁電解電容作為一種質量輕，厚度薄，體積小的新型被動元器件，適用于結構緊湊，體積小，精度高的各類電子產品中，其應用領域非常廣闊，尤其集中在通信設備、電腦及周邊配件、lcd電視機、便攜式dvd播放機、gps定位導向、車載tv/dvd/radio、高清電視(包括數字機頂盒)、lcd、超薄dvd，機頂盒，安防設備以及消防設備，移動電源等。除此之外還有：金融及商業的atm機、高檔計算機、pos機、收銀機、移動掃描機、編碼識別器、各類車載電器、醫療儀器設備、精密儀器儀表、工業設備或家用電器的控制部分、電子玩具，電動車輛控制部分等等。

2、基于上述，本發明人發現存在以下問題：現有的貼片鋁電解電容在封裝時都是直接通過連接件緊貼至電路板上，但是在焊接或使用過程中，當出現晃動等情況時，可能會造成貼片鋁電解電容在連接件內出現偏移或脫落等現象，進而會給工作人員造成不便。

3、于是，有鑒于此，針對現有的結構及缺失予以研究改良，提供一種貼片鋁電解電容封裝結構，以期達到具有更加實用價值性的目的。

技術實現思路

1、本實用新型一種貼片鋁電解電容封裝結構的目的與功效，由以下具體技術手段所達成：

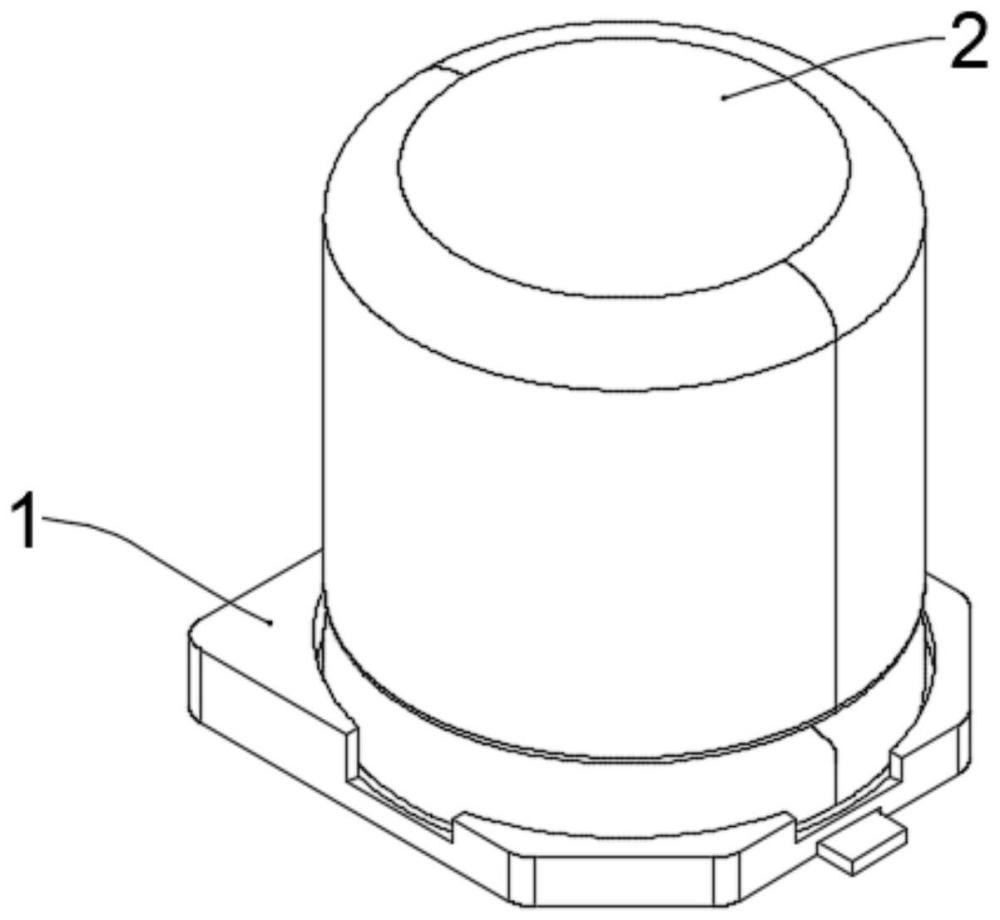

2、一種貼片鋁電解電容封裝結構，包括連接件，所述連接件的內部安裝有一組框架，所述框架的內部安裝有限位機構，所述連接件的表面貼合安裝有電容本體，所述連接件的表面開設有一組通孔。

3、進一步的，所述電容本體的底端連接安裝有一組觸點，且所述觸點的一端貫穿通孔并延伸至外部。

4、進一步的，所述限位機構包括彈簧，所述彈簧的一端安裝有限位塊，所述限位塊的一端固定安裝有連接桿，所述連接桿的一端固定安裝有弧形卡塊。

5、進一步的，所述連接件的內壁開設有一組弧形凹槽，且所述弧形卡塊與弧形凹槽相匹配。

6、進一步的，所述電容本體的表面開設有若干組弧形限位槽，所述弧形卡塊與弧形限位槽相匹配。

7、進一步的，所述弧形卡塊的一端連接安裝有橡膠墊。

8、與現有技術相比，本實用新型具有如下有益效果：

9、通過弧形卡塊與弧形限位槽之間的配合，工作人員將電容本體進行安裝時，可以先將觸點安裝至通孔的內部，而后手動將弧形卡塊按壓至弧形凹槽的內部，同時便可以將電容本體直接按壓至連接件的表面，弧形卡塊在彈簧作用下會自動卡入弧形限位槽的內部，進而可以對電容本體進行限位固定，間接的提高了固定效率，避免工作人員在焊接過程中發生偏移或脫落等現象，操作步驟十分簡便，且該設計大大的增加了實用性。

10、通過橡膠墊的設計，當弧形卡塊卡入弧形限位槽內部時，橡膠墊可以有效的對電容本體的表面進行保護，避免弧形卡塊對其表面產生磨損或損壞，間接的提高了保護效率，十分簡便。

技術特征：

1.一種貼片鋁電解電容封裝結構，包括連接件(1)，其特征在于：所述連接件(1)的內部安裝有一組框架(7)，所述框架(7)的內部安裝有限位機構，所述連接件(1)的表面貼合安裝有電容本體(2)，所述連接件(1)的表面開設有一組通孔(6)。

2.如權利要求1所述一種貼片鋁電解電容封裝結構，其特征在于：所述電容本體(2)的底端連接安裝有一組觸點(3)，且所述觸點(3)的一端貫穿通孔(6)并延伸至外部。

3.如權利要求1所述一種貼片鋁電解電容封裝結構，其特征在于：所述限位機構包括彈簧(8)，所述彈簧(8)的一端安裝有限位塊(9)，所述限位塊(9)的一端固定安裝有連接桿(11)，所述連接桿(11)的一端固定安裝有弧形卡塊(12)。

4.如權利要求3所述一種貼片鋁電解電容封裝結構，其特征在于：所述連接件(1)的內壁開設有一組弧形凹槽(10)，且所述弧形卡塊(12)與弧形凹槽(10)相匹配。

5.如權利要求3所述一種貼片鋁電解電容封裝結構，其特征在于：所述電容本體(2)的表面開設有若干組弧形限位槽(4)，所述弧形卡塊(12)與弧形限位槽(4)相匹配。

6.如權利要求3所述一種貼片鋁電解電容封裝結構，其特征在于：所述弧形卡塊(12)的一端連接安裝有橡膠墊(5)。

技術總結
本技術提供一種貼片鋁電解電容封裝結構，涉及電路板技術領域，包括連接件，所述連接件的內部安裝有一組框架，所述框架的內部安裝有限位機構，所述連接件的表面貼合安裝有電容本體，所述連接件的表面開設有一組通孔。本裝置可以對電容本體進行限位固定，間接的提高了固定效率，避免工作人員在焊接過程中發生偏移或脫落等現象，操作步驟十分簡便，且該設計大大的增加了實用性。
