本技術涉及電池領域，尤其是涉及一種球形電池及用電設備。

背景技術：

1、近年來隨著科技的發展，鋰離子電池已經越來越多的應用到諸如智能家居、智能穿戴、藍牙耳機等科技產品中，這對電池部件的使用性能和結構特點提出了更多樣化的要求。因生產工藝簡單，可制造性良好，現有的鋰電池結構大多是方形、圓柱形結構。市場上的電池結構類型比較少，已經不能滿足消費類電池產品更加多樣化的需求。在一些特殊的結構空間內，方形或圓柱形電池不能完全有效利用內部空間，造成組件體積能量密度較低。

技術實現思路

1、本實用新型旨在至少解決現有技術中存在的技術問題之一。為此，本實用新型的一個目的在于提出一種球形電池。本實用新型的球形電池可合理利用產品空間，提高儲電容量，延長產品續航時間。

2、本實用新型還提出一種具有上述球形電池的用電設備。

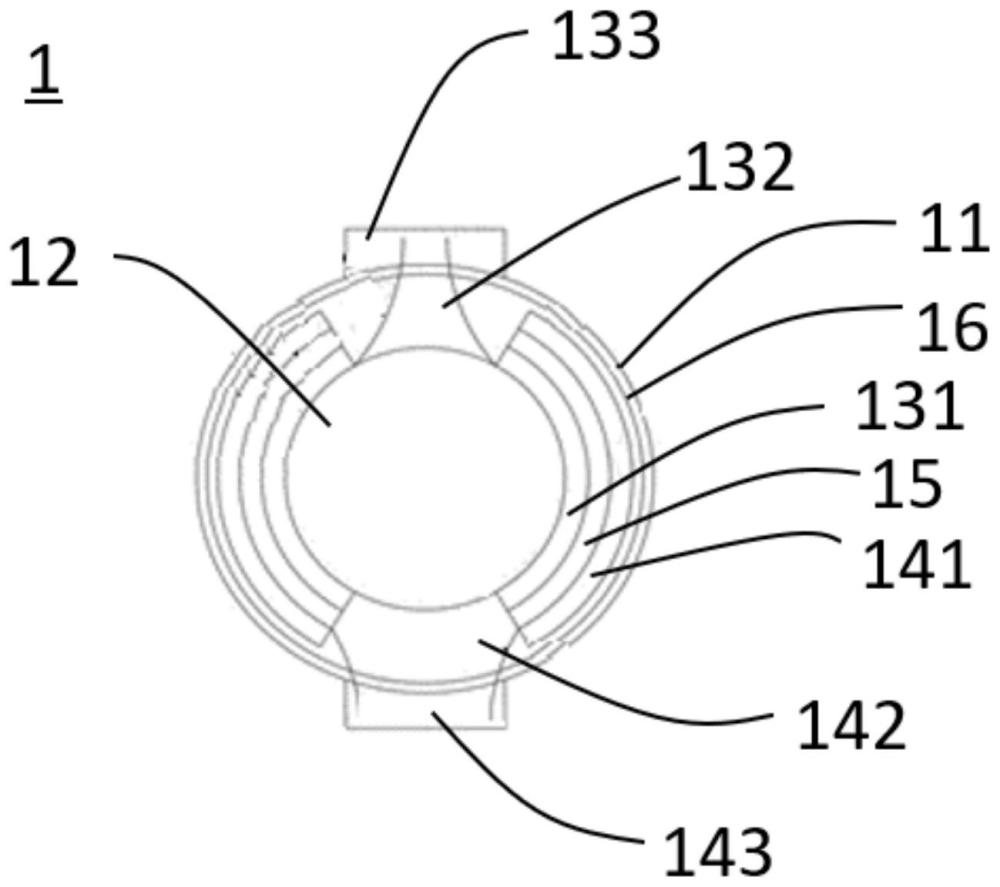

3、根據本實用新型的球形電池包括：殼體，所述殼體構造為球體且內部形成有容納腔；支撐部，所述支撐部設置于所述容納腔內，所述支撐部的外周面形成有支撐面；正極極片、負極極片以及設置于所述正極極片與所述負極極片之間的隔膜堆疊設置于所述支撐面。

4、根據本實用新型的球形電池將殼體構造為球形，以匹配電子產品的使用需求，并通過在殼體內部設置支撐部對正極極片和負極極片進行支撐，正極極片、負極極片和隔膜安裝穩定，正極極片、負極極片和隔膜堆疊設置于支撐部外周，支撐部占用空間小，容納腔內可容納更多正極極片和負極極片，有利于提高電池能量密度和儲電容量。

5、根據本實用新型的一些實施例，所述支撐部構造為球體，所述支撐面構造為球形面，所述支撐部的外周設置有多個覆蓋區，所述正極極片、所述負極極片以及所述隔膜構造為多組分別貼附于相應的覆蓋區。

6、根據本實用新型的一些實施例，還包括：保護膜，所述保護膜設置于所述容納腔的內壁面并適于將所述正極極片和所述負極極片與所述殼體隔離，其中，每組所述正極極片、所述負極極片以及所述隔膜內側與所述覆蓋區止抵，外側與所述保護膜止抵。

7、根據本實用新型的一些實施例，所述支撐部的球心與所述殼體的球心重合。

8、根據本實用新型的一些實施例，每組所述正極極片、所述負極極片以及所述隔膜分別構造為半球形。

9、根據本實用新型的一些實施例，所述球形電池還包括：正極極柱和負極極柱，所述正極極柱和所述負極極柱設置于所述殼體上；正極極耳和負極極耳，所述正極極耳收容與所述容納腔內并將正極極片與所述正極極柱連接，負極極耳收容于所述容納腔內并將所述負極極片與所述負極極柱連接。

10、根據本實用新型的一些實施例，所述正極極柱與所述負極極柱沿所述殼體的直徑方向上正對設置。

11、根據本實用新型的一些實施例，所述殼體上設置有防爆閥。

12、下面簡單描述根據本實用新型的另一方面實施例的用電設備。

13、根據本實用新型的用電設備具有上述任意一項實施例所述的球形電池，由于根據本實用新型的用電設備具有上述任意一項實施例所述的球形電池，球形電池可以合理匹配用電設備的內部空間，提高電池密度，延長用電設備的續航，其中，用電設備可以為藍牙耳機等圓形或球形設備。

14、本實用新型的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本實用新型的實踐了解到。

技術特征：

1.一種球形電池，其特征在于，包括：

2.根據權利要求1所述的球形電池，其特征在于，所述支撐部構造為球體，所述支撐面構造為球形面，所述支撐部的外周設置有多個覆蓋區，所述正極極片、所述負極極片以及所述隔膜構造為多組分別貼附于相應的覆蓋區。

3.根據權利要求2所述的球形電池，其特征在于，還包括：

4.根據權利要求3所述的球形電池，其特征在于，所述支撐部的球心與所述殼體的球心重合。

5.根據權利要求3所述的球形電池，其特征在于，每組所述正極極片、所述負極極片以及所述隔膜分別構造為半球形。

6.根據權利要求2所述的球形電池，其特征在于，還包括：

7.根據權利要求6所述的球形電池，其特征在于，所述正極極柱與所述負極極柱沿所述殼體的直徑方向上正對設置。

8.根據權利要求1所述的球形電池，其特征在于，所述殼體上設置有防爆閥。

9.一種用電設備，其特征在于，包括權利要求1-8中任一項所述的球形電池。

技術總結
本技術公開了一種球形電池及用電設備，所述球形電池包括：殼體，所述殼體構造為球體且內部形成有容納腔；支撐部，所述支撐部設置于所述容納腔內，所述支撐部的外周面形成有支撐面；正極極片、負極極片以及設置于所述正極極片與所述負極極片之間的隔膜堆疊設置于所述支撐面。本技術的球形電池可合理利用產品空間，提高儲電容量，延長產品續航時間。

技術研發人員：徐開義
受保護的技術使用者：安徽得壹能源科技有限公司
技術研發日：20240511
技術公布日：2025/4/28
