本申請涉及充電設備，尤其是一種基于物聯網智能充電裝置及防水實現方法。

背景技術：

1、現有專利申請號為202321287554.5的專利公開了一種基于物聯網智能充電裝置，包括柜體，所述柜體內表面的左右兩端均設置有放置槽，所述放置槽內腔的一側開設有散熱孔，所述放置槽內腔的后側固定安裝有充電插座，所述放置槽內腔后側的左右兩端均固定連接有定位桿，所述定位桿的正表面固定連接有限位塊，所述定位桿外表面的后端套接有彈簧，所述彈簧的另一端固定連接有連接板，該專利無法對智能設備進行密封保護，容易出現丟失的情況，且不便對太陽能板進行防塵防水，導致充電裝置的穩定性比較低。因此，相關技術中仍存在需要解決的技術問題。

技術實現思路

1、本申請的目的在于至少一定程度上解決現有技術中存在的技術問題之一。

2、為此，本申請實施例的一個目的在于提供一種基于物聯網智能充電裝置及防水實現方法，該方案可以改善不便對充電接口進行防塵防水的缺陷，提高裝置的穩定性。

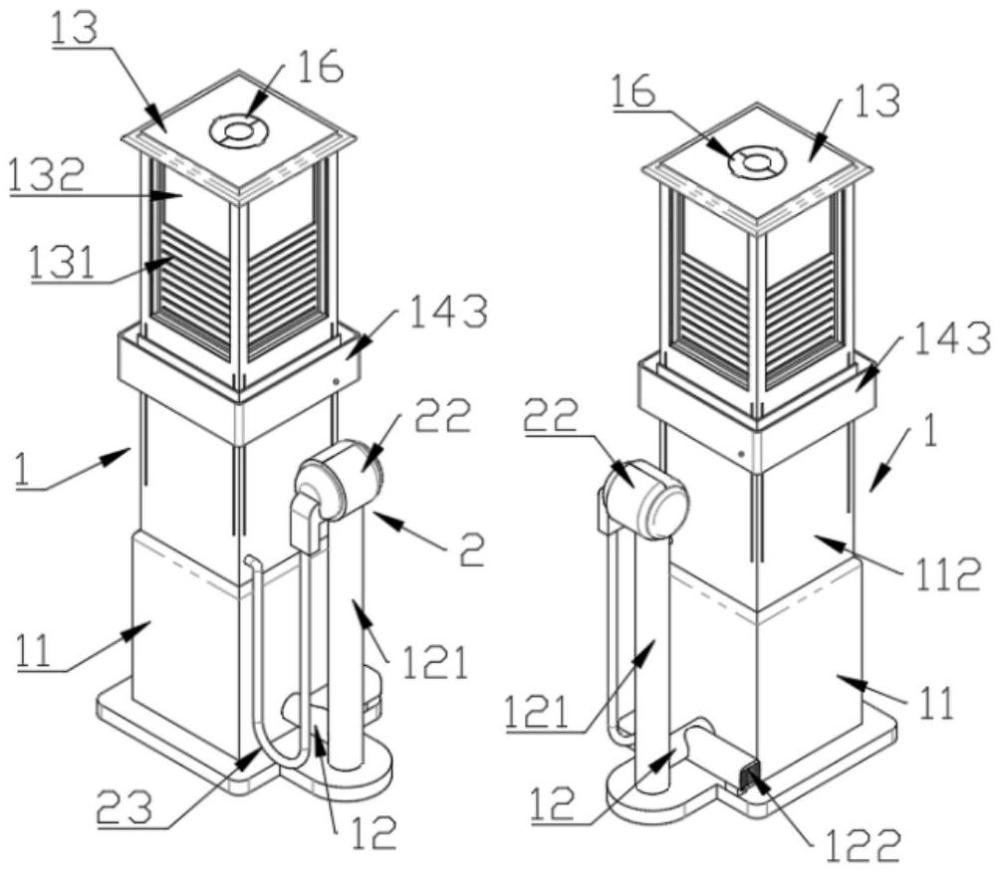

3、為了達到上述技術目的，本申請實施例所采取的技術方案包括：一種基于物聯網智能充電裝置，裝置主體、太陽能板、導流部件、集水框、傳動組件以及滑動框；所述太陽能板設置于所述裝置主體朝向天空的一端；滑動框設置于與所述裝置主體朝向天空的一端相對的另一端；所述導流部件設置于所述裝置主體朝向天空的端部；所述集水框用于通過所述導流部件收集雨水，產生重力變化量并通過所述傳動組件帶動所述滑動框靠近所述太陽能板運動，其中，所述滑動框的運動方向與所述集水框的運動方向相反。

4、本申請可以太陽能板設置于裝置主體朝向天空的一端；滑動框設置于與裝置主體朝向天空的一端相對的另一端；導流部件設置于裝置主體朝向天空的端部；集水框用于通過導流部件收集雨水，產生重力變化量并通過傳動組件帶動滑動框靠近太陽能板運動，其中，滑動框的運動方向與集水框的運動方向相反，本申請可以在下雨時自動實現防水密封，可以提高裝置的穩定性。

5、另外，根據本發明中上述實施例的一種基于物聯網智能充電裝置，還可以有以下附加的技術特征：

6、進一步地，本申請實施例中，所述充電裝置還包括多功能顯示器；所述多功能顯示器設置于所述裝置主體朝向天空的一端。

7、進一步地，本申請實施例中，所述傳動組件包括傳動板、第一齒條、轉動齒輪以及第二齒條；所述傳動板在遠離所述導流部件運動的過程中，通過所述第一齒條與所述轉動齒輪的嚙合以及所述轉動齒輪與所述第二齒條的嚙合，帶動所述滑動框進行滑動。

8、進一步地，本申請實施例中，所述滑動框包括透明罩；所述透明罩用于使陽光透過直射所述太陽能板。

9、進一步地，本申請實施例中，所述充電裝置還包括多色報警器；所述多色報警器用于生成警示信號以提醒周邊用戶。

10、進一步地，本申請實施例中，所述充電裝置還包括第一氣缸以及第二氣缸；所述第一氣缸用于調節所述充電裝置的高度；所述第二氣缸用于使所述多色報警器暴露于用戶的視野范圍內。

11、進一步地，本申請實施例中，所述充電裝置還包括充電頭放置框；所述充電頭放置框用于放置充電裝置的充電頭本體。

12、進一步地，本申請實施例中，所述充電裝置還包括軸流風機；所述軸流風機用于為所述充電頭本體以及所述裝置主體散熱。

13、進一步地，本申請實施例中，所述裝置主體與物聯網連接，接收并處理天氣實時數據和設備的實時使用數據。

14、此外，本申請還提供一種充電裝置自動防水實現方法，通過上述任一項所述的智能充電裝置實現，方法包括：

15、當水滴從導流部件落下時，導流部件將雨水引導至集水框的內部，集水框產生重力變化量并進行遠離太陽能板的運動，通過傳動組件帶動滑動框進行靠近所述太陽能板滑動，以使所述滑動框完全覆蓋所述太陽能板。

16、本申請的優點和有益效果將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本申請的實踐了解到：

17、本申請可以將太陽能板設置于裝置主體朝向天空的一端；滑動框設置于與裝置主體朝向天空的一端相對的另一端；導流部件設置于裝置主體朝向天空的端部；集水框用于通過導流部件收集雨水，產生重力變化量并通過傳動組件帶動滑動框靠近太陽能板運動，其中，滑動框的運動方向與集水框的運動方向相反，本申請可以在下雨時自動實現防水密封，可以提高裝置的穩定性。

技術特征：

1.一種基于物聯網智能充電裝置，其特征在于，包括：

2.根據權利要求1所述一種基于物聯網智能充電裝置，其特征在于，所述充電裝置還包括多功能顯示器；所述多功能顯示器設置于所述裝置主體朝向天空的一端。

3.根據權利要求1所述一種基于物聯網智能充電裝置，其特征在于，所述傳動組件包括傳動板、第一齒條、轉動齒輪以及第二齒條；所述傳動板在遠離所述導流部件運動的過程中，通過所述第一齒條與所述轉動齒輪的嚙合以及所述轉動齒輪與所述第二齒條的嚙合，帶動所述滑動框進行滑動。

4.根據權利要求1所述一種基于物聯網智能充電裝置，其特征在于，所述滑動框包括透明罩；所述透明罩用于使陽光透過直射所述太陽能板。

5.根據權利要求1所述一種基于物聯網智能充電裝置，其特征在于，所述充電裝置還包括多色報警器；所述多色報警器用于生成警示信號以提醒周邊用戶。

6.根據權利要求5所述一種基于物聯網智能充電裝置，其特征在于，所述充電裝置還包括第一氣缸以及第二氣缸；所述第一氣缸用于調節所述充電裝置的高度；所述第二氣缸用于使所述多色報警器暴露于用戶的視野范圍內。

7.根據權利要求2所述一種基于物聯網智能充電裝置，其特征在于，所述充電裝置還包括充電頭放置框；所述充電頭放置框用于放置充電裝置的充電頭本體。

8.根據權利要求7所述一種基于物聯網智能充電裝置，其特征在于，所述充電裝置還包括軸流風機；所述軸流風機用于為所述充電頭本體以及所述裝置主體散熱。

9.根據權利要求1所述一種基于物聯網智能充電裝置，其特征在于，所述裝置主體與物聯網連接，接收并處理天氣實時數據和設備的實時使用數據。

10.一種充電裝置自動防水實現方法，其特征在于，通過上述權利要求1-9任一項所述的智能充電裝置實現，方法包括：

技術總結
本申請公開了一種基于物聯網智能充電裝置及防水實現方法。其中方法包括：裝置主體、太陽能板、導流部件、集水框、傳動組件以及滑動框；太陽能板設置于裝置主體朝向天空的一端；滑動框設置于與裝置主體朝向天空的一端相對的另一端；導流部件設置于裝置主體朝向天空的端部；集水框用于通過導流部件收集雨水，產生重力變化量并通過傳動組件帶動滑動框靠近太陽能板運動，其中，滑動框的運動方向與集水框的運動方向相反。本申請可廣泛應用于充電設備技術領域。

技術研發人員：陳丹彥,包楓葉
受保護的技術使用者：天翼物聯科技有限公司
技術研發日：
技術公布日：2025/4/28
