本技術涉及變壓器，尤其涉及一種玻璃加工設備用變壓器的遮陽防護裝置。

背景技術：

1、玻璃是非晶無機非金屬材料，一般是用多種無機礦物為主要原料，另外加入少量輔助原料制成的。玻璃加工設備在使用時，需要用到變壓器。變壓器在室外安裝時，外部光照較強會使得變壓器溫度升高，影響穩定運行，因此需要對變壓器進行遮陽防護。

2、在公示號為cn212694931u中公開的一種變壓器遮陽裝置，雖然，該變壓器遮陽裝置，通過側擋板盒、側遮陽葉、主遮陽葉盒、主遮陽葉，可調節的遮陽葉片，大大提高了實用性，可以在面對不同的變壓器型號，或者不同的環境進行適應調整，功能性提高，遮陽效果非常好，保障了變壓器穩定的運行。

3、但是，該變壓器遮陽裝置，具有以下的缺點：遮陽葉片的角度較為固定，不同時間段光照方向不同，遮陽效果不夠全面，也不便于對陽光進行反射，影響遮陽效果。

技術實現思路

1、實用新型解決的技術問題是提供一種實用性較高，并且能夠通過簡單的操作，結構較為簡單的一種玻璃加工設備用變壓器的遮陽防護裝置，解決了上述背景技術中提出的遮陽葉片的角度較為固定，不同時間段光照方向不同，遮陽效果不夠全面，也不便于對陽光進行反射，影響遮陽效果的問題。

2、為實現以上目的，本實用新型通過以下技術方案予以實現：一種玻璃加工設備用變壓器的遮陽防護裝置，包括安裝座，所述安裝座的頂面膠粘有緩沖機構，所述緩沖機構的頂面膠粘有變壓器放置架，所述變壓器放置架的內頂壁開設有凹槽，所述凹槽的內部轉動連接有調節機構，所述調節機構的表面螺紋連接有兩組定位板，所述變壓器放置架表面的兩側對稱安裝有兩組支撐桿，所述支撐桿的一側轉動連接有轉動桿，所述轉動桿的頂部固定設置有遮陽機構，所述遮陽機構的頂面固定安裝有兩組光敏電阻，其中一組所述支撐桿的一側固定安裝有伺服電機，所述伺服電機的輸出端固定設置有轉動機構。

3、作為本實用新型進一步的方案，所述緩沖機構包括膠粘于安裝座頂面的a減震橡膠墊，所述a減震橡膠墊的頂面膠粘有連接板，所述連接板的頂面膠粘有b減震橡膠墊，a減震橡膠墊和b減震橡膠墊對變壓器進行緩沖。

4、作為本實用新型進一步的方案，所述調節機構包括轉動連接于凹槽內部的正向螺桿，所述正向螺桿的一端焊接有反向螺桿，所述反向螺桿的一端焊接有搖把，搖把帶動正向螺桿和反向螺桿轉動。

5、作為本實用新型進一步的方案，所述遮陽機構包括固定設置于轉動桿頂部的遮陽板，所述遮陽板的頂面貼設有金屬反光膜，金屬反光膜便于反射陽光。

6、作為本實用新型進一步的方案，所述轉動機構包括固定設置于伺服電機輸出端的a齒輪，所述a齒輪的頂部嚙合有b齒輪，所述b齒輪的一側貫穿支撐桿與轉動桿固定連接，b齒輪帶動轉動桿轉動。

7、作為本實用新型進一步的方案，所述光敏電阻電性連接有控制器，所述控制器固定安裝于支撐桿的表面，所述控制器與伺服電機電性連接，控制器控制伺服電機。

8、作為本實用新型進一步的方案，所述定位板的兩側均焊接有滑動桿，所述變壓器放置架內壁的兩側均開設有滑槽，所述滑動桿滑動連接于滑槽的內壁，滑槽對滑動桿進行限位。

9、本實用新型提供了一種玻璃加工設備用變壓器的遮陽防護裝置，具備以下有益效果：

10、1、該玻璃加工設備用變壓器的遮陽防護裝置，通過轉動機構的設置，連通外部電源，光敏電阻感應光照方向，通過控制器控制伺服電機運行，帶動a齒輪轉動，進而帶動b齒輪轉動，使得轉動桿和遮陽機構跟隨轉動，金屬反光膜對光照進行反射，遮陽機構可以更準確的遮擋陽光，遮陽防護效果更好。

11、2、該玻璃加工設備用變壓器的遮陽防護裝置，通過調節機構的設置，將玻璃加工設備用的變壓器放置在變壓器放置架內，轉動搖把，帶動正向螺桿和反向螺桿轉動，使得兩組定位板平移并夾緊變壓器，從而達到了將不同大小的變壓器固定的效果，適配度高。

12、3、該玻璃加工設備用變壓器的遮陽防護裝置，通過緩沖機構的設置，變壓器振動時，a減震橡膠墊和b減震橡膠墊同時產生形變，將振動力進行緩沖，避免變壓器受損，延長了使用壽命。

技術特征：

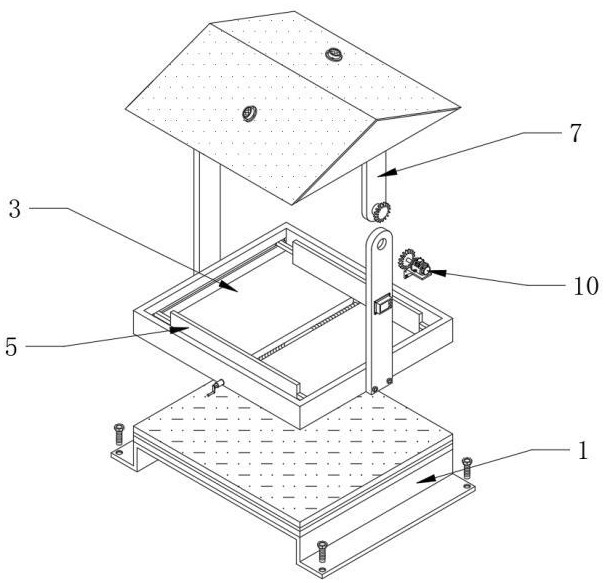

1.一種玻璃加工設備用變壓器的遮陽防護裝置，包括安裝座（1），其特征在于：所述安裝座（1）的頂面膠粘有緩沖機構（2），所述緩沖機構（2）的頂面膠粘有變壓器放置架（3），所述變壓器放置架（3）的內頂壁開設有凹槽，所述凹槽的內部轉動連接有調節機構（4），所述調節機構（4）的表面螺紋連接有兩組定位板（5），所述變壓器放置架（3）表面的兩側對稱安裝有兩組支撐桿（6），所述支撐桿（6）的一側轉動連接有轉動桿（7），所述轉動桿（7）的頂部固定設置有遮陽機構（8），所述遮陽機構（8）的頂面固定安裝有兩組光敏電阻（9），其中一組所述支撐桿（6）的一側固定安裝有伺服電機（10），所述伺服電機（10）的輸出端固定設置有轉動機構（11）。

2.根據權利要求1所述的一種玻璃加工設備用變壓器的遮陽防護裝置，其特征在于：所述緩沖機構（2）包括膠粘于安裝座（1）頂面的a減震橡膠墊（201），所述a減震橡膠墊（201）的頂面膠粘有連接板（202），所述連接板（202）的頂面膠粘有b減震橡膠墊（203）。

3.根據權利要求1所述的一種玻璃加工設備用變壓器的遮陽防護裝置，其特征在于：所述調節機構（4）包括轉動連接于凹槽內部的正向螺桿（401），所述正向螺桿（401）的一端焊接有反向螺桿（402），所述反向螺桿（402）的一端焊接有搖把（403）。

4.根據權利要求1所述的一種玻璃加工設備用變壓器的遮陽防護裝置，其特征在于：所述遮陽機構（8）包括固定設置于轉動桿（7）頂部的遮陽板（801），所述遮陽板（801）的頂面貼設有金屬反光膜（802）。

5.根據權利要求1所述的一種玻璃加工設備用變壓器的遮陽防護裝置，其特征在于：所述轉動機構（11）包括固定設置于伺服電機（10）輸出端的a齒輪（1101），所述a齒輪（1101）的頂部嚙合有b齒輪（1102），所述b齒輪（1102）的一側貫穿支撐桿（6）與轉動桿（7）固定連接。

6.根據權利要求1所述的一種玻璃加工設備用變壓器的遮陽防護裝置，其特征在于：所述光敏電阻（9）電性連接有控制器（12），所述控制器（12）固定安裝于支撐桿（6）的表面，所述控制器（12）與伺服電機（10）電性連接。

7.根據權利要求1所述的一種玻璃加工設備用變壓器的遮陽防護裝置，其特征在于：所述定位板（5）的兩側均焊接有滑動桿（13），所述變壓器放置架（3）內壁的兩側均開設有滑槽，所述滑動桿（13）滑動連接于滑槽的內壁。

技術總結
本技術涉及變壓器技術領域，且公開了一種玻璃加工設備用變壓器的遮陽防護裝置，包括安裝座，所述安裝座的頂面膠粘有緩沖機構，所述緩沖機構的頂面膠粘有變壓器放置架，所述變壓器放置架的內頂壁開設有凹槽，所述凹槽的內部轉動連接有調節機構，所述調節機構的表面螺紋連接有兩組定位板，所述變壓器放置架表面的兩側對稱安裝有兩組支撐桿。該玻璃加工設備用變壓器的遮陽防護裝置，通過轉動機構的設置，連通外部電源，光敏電阻感應光照方向，通過控制器控制伺服電機運行，帶動A齒輪轉動，進而帶動B齒輪轉動，使得轉動桿和遮陽機構跟隨轉動，金屬反光膜對光照進行反射，遮陽機構可以更準確的遮擋陽光，遮陽防護效果更好。

技術研發人員：朱海林
受保護的技術使用者：鹽城市海林工藝品有限公司
技術研發日：20240521
技術公布日：2025/4/28
