本技術涉及電源，尤其涉及一種用于戶外監控的小型備用電源。

背景技術：

1、隨著現代技術的不斷發展，戶外監控系統越來越受到人們的關注，這為戶外監控系統的廣泛運用提供了機會。而在戶外監控系統中，備用電源是一個重要的組成部分，一旦主電源出現故障，備用電源便能夠自動接管電力供應功能，確保戶外監控系統24小時不間斷運行。其中圓柱電池是一種容量高、循環壽命長、使用環境溫度范圍廣的電池，所以被廣泛應用于儲能、汽車等各行各業。在實際使用時，往往將多個電池單體串聯或并聯使用。

2、現有技術中，戶外使用的電源結構復雜，需要采用防水的外殼，組裝不同的密封膠條等，才能有效的進行密封防水，成本較高。

3、因此需要設計出一種用于戶外監控的小型備用電源解決以上問題。

技術實現思路

1、本實用新型的目的是，提供一種用于戶外監控的小型備用電源，以克服目前現有技術存在的上述不足。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、一種用于戶外監控的小型備用電源，其包括電池支架、以及置于所述電池支架內的若干電芯，其特征在于：在所述電芯四周粘貼有泡棉條，在所述電芯四周還設置有支撐板，且所述支撐板置于所述泡棉條的外側，在所述支撐板的外包設有一層內層熱縮膜，所述內層熱縮膜一側開設有內收縮口，在所述內層熱縮膜外包設有一層外層熱縮膜，所述外層熱縮膜一側開設有外收縮口，所述內層熱縮膜的內收縮口和所述外層熱縮膜的外收縮口錯位設置。

4、優選的，在所述外層熱縮膜表面還設置有標識區域。

5、優選的，所述電芯之間通過電池級片相互連接。

6、優選的，所述電池支架包括上支架和下支架，所述上支架和下支架之間均設置有相互一一對應的電池安裝槽；在所述上支架的左右兩側均開設有走線槽，在所述上支架的前后側均開設有避讓槽。

7、優選的，在所述電池支架外設置有模組絕緣片，在所述模組絕緣片上還設置有電池保護板。

8、優選的，在所述電池支架的上下兩側均設置有eva泡棉。

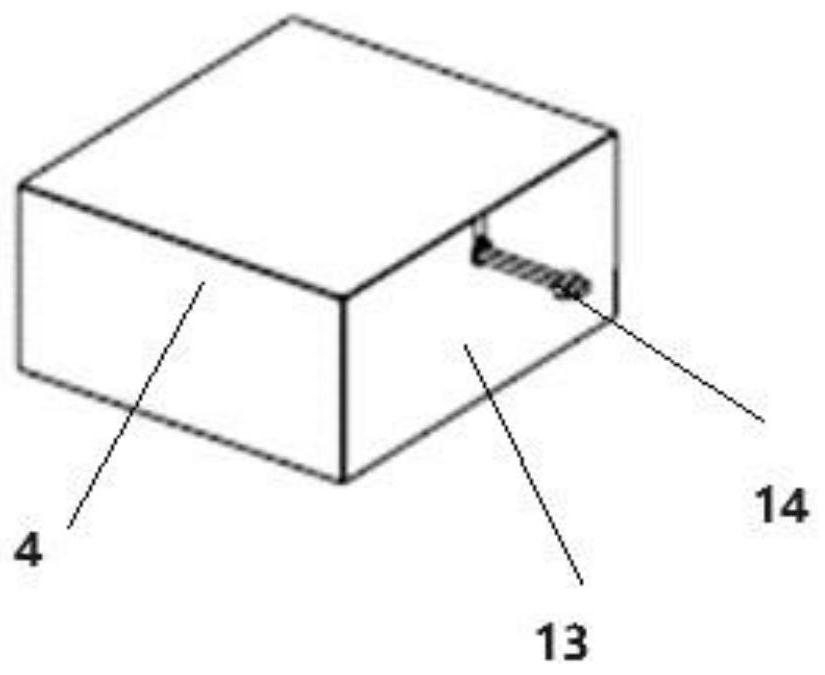

9、優選的，在所述外層熱縮膜的外收縮口面設置有封板，且在所述封板端部開設有引線槽，且在所述引線槽中設置有引出線束。

10、本實用新型的有益效果是：本技術方案通過設置兩層熱縮膜對整個結構進行固定，將內層熱縮膜的內收縮口和外層熱縮膜的外收縮口錯位設置，兩個收縮口不在相同的一面，從而保證內外層熱縮膜有效的將整個電芯組件均包裹住，起到的密封防水的作用；通過在內部設置泡棉條以及eva泡棉，對內部空間起到了支撐作用，同時起到了抗震作用，整個結構簡單，成本低。

技術特征：

1.一種用于戶外監控的小型備用電源，其包括電池支架、以及置于所述電池支架內的若干電芯，其特征在于：在所述電芯四周粘貼有泡棉條，在所述電芯四周還設置有支撐板，且所述支撐板置于所述泡棉條的外側，在所述支撐板的外包設有一層內層熱縮膜，所述內層熱縮膜一側開設有內收縮口，在所述內層熱縮膜外包設有一層外層熱縮膜，所述外層熱縮膜一側開設有外收縮口，所述內層熱縮膜的內收縮口和所述外層熱縮膜的外收縮口錯位設置。

2.根據權利要求1所述的一種用于戶外監控的小型備用電源，其特征在于：在所述外層熱縮膜表面還設置有標識區域。

3.根據權利要求1所述的一種用于戶外監控的小型備用電源，其特征在于：所述電芯之間通過電池級片相互連接。

4.根據權利要求1所述的一種用于戶外監控的小型備用電源，其特征在于：所述電池支架包括上支架和下支架，所述上支架和下支架之間均設置有相互一一對應的電池安裝槽；在所述上支架的左右兩側均開設有走線槽，在所述上支架的前后側均開設有避讓槽。

5.根據權利要求1所述的一種用于戶外監控的小型備用電源，其特征在于：在所述電池支架外設置有模組絕緣片，在所述模組絕緣片上還設置有電池保護板。

6.根據權利要求1所述的一種用于戶外監控的小型備用電源，其特征在于：在所述電池支架的上下兩側均設置有eva泡棉。

7.根據權利要求1所述的一種用于戶外監控的小型備用電源，其特征在于：在所述外層熱縮膜的外收縮口面設置有封板，且在所述封板端部開設有引線槽，且在所述引線槽中設置有引出線束。

技術總結
本技術涉及電源技術領域，尤其涉及一種用于戶外監控的小型備用電源。其包括電池支架、以及置于所述電池支架內的若干電芯，在所述電芯四周粘貼有泡棉條，在所述電芯四周還設置有支撐板，且所述支撐板置于所述泡棉條的外側，在所述支撐板的外包設有一層內層熱縮膜，所述內層熱縮膜一側開設有內收縮口，在所述內層熱縮膜外包設有一層外層熱縮膜，所述外層熱縮膜一側開設有外收縮口，所述內層熱縮膜的內收縮口和所述外層熱縮膜的外收縮口錯位設置。本技術的有益之處：本技術方案設置兩層熱縮膜，將內層熱縮膜的內收縮口和外層熱縮膜的外收縮口錯位設置，從而保證內外層熱縮膜有效的將整個電芯組件均包裹住，起到的密封防水的作用。

技術研發人員：周健
受保護的技術使用者：上海電氣國軒新能源科技（蘇州）有限公司
技術研發日：20240523
技術公布日：2025/4/28
