本技術屬于鋰離子電池，尤其涉及一種改善隔膜褶皺的熱復合與除鐵一體化疊片裝置。

背景技術：

1、在鋰離子電池的生產過程中，極片生產完成后，通常采用卷繞或者疊片方式將正極片、負極片和隔膜組裝成裸電芯。然而，無論采用卷繞或者疊片的方式，都必須對隔膜施加一定張力，使隔膜沿走帶方向的收縮量增大，導致裸電芯貼膠下料后經常出現外觀不平整及內部隔膜褶皺的現象，進而造成電池容量低、循環性能差等質量問題。此外，若極片上含有鐵粉，則在鋰離子電池充電過程中，正極上的鐵會發生氧化而在負極被還原形成樹突狀的鐵枝晶，鐵枝晶容易刺穿隔膜，造成熱失控，鐵含量超標也會嚴重惡化鋰離子電池的循環性能。

2、目前，在鋰離子電池的生產過程中，常采用極片與隔膜熱復合的工藝將極片與隔膜緊密粘合在一起，以改善裸電芯外觀不平整及隔膜褶皺的現象。

3、專利申請cn108878984a公開了一種鋰電池?zé)釓?fù)合z字疊片裝置及其疊片方法，雖然整個z字疊片的過程自動化程度高，但是，該裝置及疊片方法操作繁雜，生產一個裸電芯需進行二次疊片及二次熱復合，工序間的流轉時間長，生產效率低。

4、專利申請cn115663263a公開了一種熱復合疊片設備，該設備的第一輥壓組件首先將正、負極片輥壓至隔膜上，隨后第二輥壓組件對至少兩個疊片裝置輸出的經第一輥壓組件輥壓后的單層疊片進行二次輥壓，以得到多層疊片，在一定程度上提高了生產效率。但是，該疊片設備應用的組件較多且雜，需額外增加除鐵裝置，且熱復合與輥壓裝置未能實現一體化。

技術實現思路

1、本實用新型實施例提供一種改善隔膜褶皺的熱復合與除鐵一體化疊片裝置，旨在解決鋰電池在生產過程中發生內部隔膜褶皺、熱復合與除鐵裝置分體化設置、不便于使用等問題。

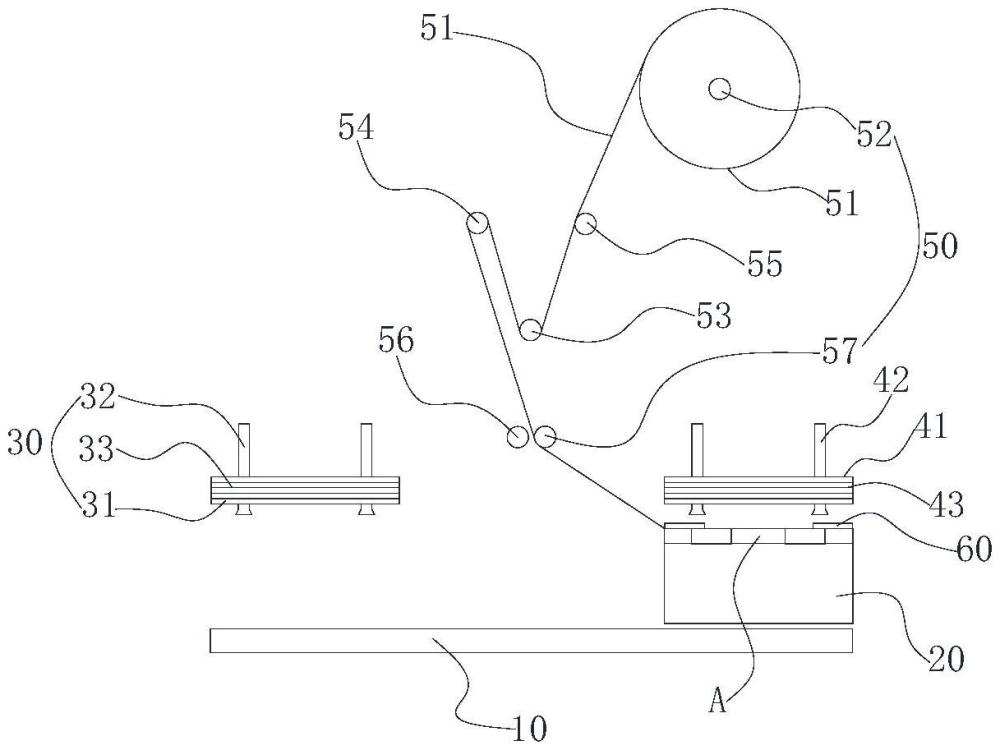

2、為解決上述問題，本實用新型實施例提供一種改善隔膜褶皺的熱復合與除鐵一體化疊片裝置，適用于待疊片產品，包括導軌、設置在所述導軌上的可移動疊片臺、設置在所述可移動疊片臺上方的正極上壓機構、設置在所述可移動疊片臺上方的負極上壓機構以及隔膜輸送機構；所述隔膜輸送機構設置于所述正極上壓機構與所述負極上壓機構之間；

3、所述負極上壓機構包括第一上壓金屬板、數個用于將所述待疊片產品吸附至所述可移動疊片臺上的第一吸盤和環設于所述第一上壓金屬板外側面上的數圈第一通電線圈，數個所述第一吸盤均勻穿設于所述第一上壓金屬板上。

4、作為優選的實施方式，數圈所述第一通電線圈相互平行設置；所述第一通電線圈為經絕緣處理的交流電通電線圈。通過調整第一通電線圈交流電的頻率來調整第一上壓金屬板內部的渦流大小，從而可以調控第一上壓金屬板的溫度。

5、作為優選的實施方式，所述熱復合與除鐵一體化疊片裝置還包括數個用于固定所述待疊片產品的壓爪；當所述熱復合與除鐵一體化疊片裝置處于工作狀態時，所述待疊片產品放置于所述可移動疊片臺上，數個所述壓爪分別通過機械臂設置于所述待疊片產品的端角上。

6、作為優選的實施方式，所述正極上壓機構包括第二上壓金屬板、數個用于將所述待疊片產品吸附至所述可移動疊片臺上的第二吸盤和環設于所述第二上壓金屬板外側面上的數圈第二通電線圈，數個所述第二吸盤均勻穿設于所述第二上壓金屬板上。

7、作為優選的實施方式，數圈所述第二通電線圈相互平行設置；所述第二通電線圈為經絕緣處理的交流電通電線圈。通過調整第二通電線圈交流電的頻率來調整第二上壓金屬板內部的渦流大小，從而可以調控第二上壓金屬板的溫度。

8、作為優選的實施方式，所述隔膜輸送機構包括隔膜、氣脹軸、張力輥和第一浮力輥；所述隔膜纏繞于所述氣脹軸上，所述隔膜的自由端依次繞于所述張力輥、所述第一浮力輥上，所述張力輥抵接于所述隔膜的一側面上，所述第一浮力輥抵接于所述隔膜的另一側面上。

9、作為優選的實施方式，所述隔膜輸送機構還包括第二浮力輥，所述第二浮力輥設置于所述氣脹軸與所述張力輥之間；所述第二浮力輥與所述第一浮力輥均抵接于所述隔膜的同一側面上。

10、作為優選的實施方式，所述隔膜輸送機構還包括相對設置的第三浮力輥和第四浮力輥，所述隔膜的自由端設置于所述第三浮力輥和所述第四浮力輥之間；所述第四浮力輥與所述第一浮力輥均抵接于所述隔膜的同一側面上；所述第三浮力輥與所述張力輥抵接于所述隔膜的同一側面上。

11、作為優選的實施方式，所述正極上壓機構與所述負極上壓機構對稱設置；且所述正極上壓機構與所述負極上壓機構結構相同。

12、作為優選的實施方式，所述可移動疊片臺滑動連接于所述導軌上；所述待疊片產品為正極片、負極片、隔膜或裸電芯中的一種或至少兩種。

13、本實用新型的裝置相對于現有技術具有以下有益效果：本實用新型公開了一種改善隔膜褶皺的熱復合與除鐵一體化疊片裝置，利用電磁感應作用產生的渦流來加熱z字疊片裝置的上壓金屬板，使疊片過程中的每一片極片都能與隔膜進行均勻的熱復合，可有效改善每一層隔膜的褶皺現象，避免了疊片完成后對裸電芯整體進行熱壓而造成的裸電芯內部溫度不均勻、隔膜褶皺消除不完全的現象，實現熱復合與加壓的一體化，有助于提高生產效率。此外，利用電生磁現象，在疊片熱復合的同時對極片進行除鐵操作，減少了需額外增加除鐵裝置的成本，實現了熱復合與除鐵一體化，提升了鋰離子電池的循環性能。

技術特征：

1.一種改善隔膜褶皺的熱復合與除鐵一體化疊片裝置，適用于待疊片產品，其特征在于，包括導軌、設置在所述導軌上的可移動疊片臺、設置在所述可移動疊片臺上方的正極上壓機構、設置在所述可移動疊片臺上方的負極上壓機構以及隔膜輸送機構；所述隔膜輸送機構設置于所述正極上壓機構與所述負極上壓機構之間；

2.根據權利要求1所述的改善隔膜褶皺的熱復合與除鐵一體化疊片裝置，其特征在于，數圈所述第一通電線圈相互平行設置；所述第一通電線圈為經絕緣處理的交流電通電線圈。

3.根據權利要求2所述的改善隔膜褶皺的熱復合與除鐵一體化疊片裝置，其特征在于，所述熱復合與除鐵一體化疊片裝置還包括數個用于固定所述待疊片產品的壓爪；當所述熱復合與除鐵一體化疊片裝置處于工作狀態時，所述待疊片產品放置于所述可移動疊片臺上，數個所述壓爪分別通過機械臂設置于所述待疊片產品的端角上。

4.根據權利要求3所述的改善隔膜褶皺的熱復合與除鐵一體化疊片裝置，其特征在于，所述正極上壓機構包括第二上壓金屬板、數個用于將所述待疊片產品吸附至所述可移動疊片臺上的第二吸盤和環設于所述第二上壓金屬板外側面上的數圈第二通電線圈，數個所述第二吸盤均勻穿設于所述第二上壓金屬板上。

5.根據權利要求4所述的改善隔膜褶皺的熱復合與除鐵一體化疊片裝置，其特征在于，數圈所述第二通電線圈相互平行設置；所述第二通電線圈為經絕緣處理的交流電通電線圈。

6.根據權利要求5所述的改善隔膜褶皺的熱復合與除鐵一體化疊片裝置，其特征在于，所述隔膜輸送機構包括隔膜、氣脹軸、張力輥和第一浮力輥；所述隔膜纏繞于所述氣脹軸上，所述隔膜的自由端依次繞于所述張力輥、所述第一浮力輥上，所述張力輥抵接于所述隔膜的一側面上，所述第一浮力輥抵接于所述隔膜的另一側面上。

7.根據權利要求6所述的改善隔膜褶皺的熱復合與除鐵一體化疊片裝置，其特征在于，所述隔膜輸送機構還包括第二浮力輥，所述第二浮力輥設置于所述氣脹軸與所述張力輥之間；所述第二浮力輥與所述第一浮力輥均抵接于所述隔膜的同一側面上。

8.根據權利要求7所述的改善隔膜褶皺的熱復合與除鐵一體化疊片裝置，其特征在于，所述隔膜輸送機構還包括相對設置的第三浮力輥和第四浮力輥，所述隔膜的自由端設置于所述第三浮力輥和所述第四浮力輥之間；所述第四浮力輥與所述第一浮力輥均抵接于所述隔膜的同一側面上；所述第三浮力輥與所述張力輥抵接于所述隔膜的同一側面上。

9.根據權利要求1所述的改善隔膜褶皺的熱復合與除鐵一體化疊片裝置，其特征在于，所述正極上壓機構與所述負極上壓機構對稱設置；且所述正極上壓機構與所述負極上壓機構結構相同。

10.根據權利要求1所述的改善隔膜褶皺的熱復合與除鐵一體化疊片裝置，其特征在于，所述可移動疊片臺滑動連接于所述導軌上；所述待疊片產品為正極片、負極片、隔膜或裸電芯中的一種或至少兩種。

技術總結
本申請?zhí)峁┮环N改善隔膜褶皺的熱復合與除鐵一體化疊片裝置，適用于待疊片產品，包括導軌、設置在所述導軌上的可移動疊片臺、設置在所述可移動疊片臺上方的正極上壓機構、設置在所述可移動疊片臺上方的負極上壓機構以及隔膜輸送機構；所述隔膜輸送機構設置于所述正極上壓機構與所述負極上壓機構之間；所述負極上壓機構包括第一上壓金屬板、數個用于將所述待疊片產品吸附至所述可移動疊片臺上的第一吸盤和環設于所述第一上壓金屬板外側面上的數圈第一通電線圈，數個所述第一吸盤均勻穿設于所述第一上壓金屬板上。本申請利用渦流加熱及電生磁現象，實現隔膜和極片間的熱復合與極片除鐵一體化，提高了生產效率且減少了工廠的設備成本投入。

技術研發人員：謝其蓉,李盟
受保護的技術使用者：深圳市雄韜鋰電有限公司
技術研發日：20240605
技術公布日：2025/4/28
