本技術屬于太陽能電池制備，具體涉及一種基于多級吸附傳輸的硅片液滴清除裝置。

背景技術：

1、太陽能電池組件在生產過程中，由于制作工藝要求，需要用激光將電池硅片分割成整齊的小尺寸的電池硅片。激光分片采用熱應力控制斷裂原理，利用激光局部照射及同步的液體霧冷卻產生區域溫度差異，進而產生特殊的拉、壓應力場來控制裂紋的擴展過程。

2、在激光分片后液體霧會以液滴的狀態存留在硅片上，會降低硅片的品率，增加后端工位生產的產品的不良率，極大影響了生產線的產品品質，因此，激光分片后的傳送工位上需要設置對液滴進行清除的裝置。

3、在利用風力清除液滴時，若作用于硅片上的風力過大，會在清除液滴的過程中因沖力帶來硅片的位置偏移問題，導致硅片傳送的傾斜。

技術實現思路

1、針對現有技術的以上缺陷或改進需求中的一種或者多種，本實用新型提供了一種基于多級吸附傳輸的硅片液滴清除裝置，能夠防止硅片傳送過程中位置出現偏移，同時防止在清理液滴的過程中，加熱清除機構的熱風沖力作用于硅片上時硅片位置出現偏移。

2、為實現上述目的，本實用新型提供一種基于多級吸附傳輸的硅片液滴清除裝置，包括：

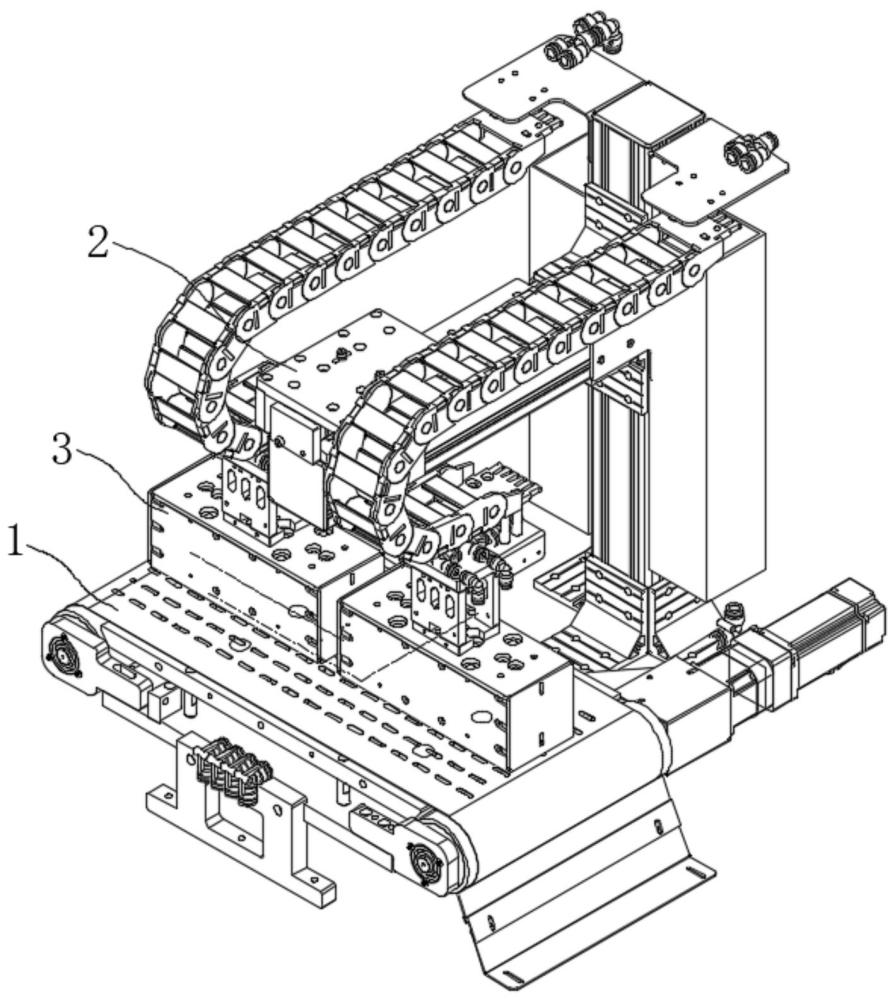

3、吸附傳動機構，包括傳送帶、設于其下方的吸附單元以及抽氣單元；所述傳送帶用于傳輸硅片，且所述傳送帶上設有若干吸附孔；所述吸附單元包括吸附腔室和其頂部從下至上依次設置的至少兩級吸附臺面，且每級吸附臺面上均設有若干通孔，各通孔與所述吸附腔室、吸附孔連通；所述吸附腔室與抽氣單元連通；

4、加熱清除機構，設于所述吸附傳動機構的上方，與所述傳送帶上硅片的液滴清除區域對應設置。

5、作為本實用新型的進一步改進，所述吸附腔室的頂部從下至上依次設置有一級吸附臺面和二級吸附臺面；所述一級吸附臺面上設有若干第一通孔，所述二級吸附臺面上設有若干第二通孔；

6、所述第一通孔的孔面積大于第二通孔的孔面積；和/或，所述第一通孔的數量少于第二通孔的數量。

7、作為本實用新型的進一步改進，所述加熱清除機構包括橫移導軌組件和設于其下方且能夠沿與皮帶傳送方向垂直的方向橫向移動的至少一個加熱吹風組件；所述橫移導軌組件用于驅動所述加熱吹風組件移動至所述液滴清除區域的上方。

8、作為本實用新型的進一步改進，所述橫移導軌組件包括橫移導軌、傳動滑塊、拖鏈以及安裝支架；所述橫移導軌設于導軌支架上，所述傳動滑塊設于橫移導軌上，所述拖鏈一端與所述導軌支架連接，另一端與所述傳動滑塊連接；所述傳動滑塊的底部通過所述安裝支架與所述加熱吹風組件連接。

9、作為本實用新型的進一步改進，所述加熱吹風組件的內部設有環繞腔室；

10、所述環繞腔室內設有加熱管；

11、所述加熱吹風組件上開設有多個進氣孔，各進氣孔均與所述環繞腔室連通；

12、所述加熱吹風組件的底部開設有出風口，所述出風口與所述環繞腔室連通，所述出風口為沿硅片裂片方向延伸的長條形狀。

13、作為本實用新型的進一步改進，所述環繞腔室內還設有溫度傳感器；和/或，

14、所述環繞腔室的外圍均安裝有隔熱板。

15、作為本實用新型的進一步改進，所述加熱吹風組件的底部設有風向調節板，所述風向調節板與所述出風口對應設置，所述風向調節板與所述加熱吹風組件底部之間的角度可調。

16、作為本實用新型的進一步改進，所述加熱吹風組件的底部設有兩個出風口；沿硅片裂片方向，所述出風口分設于所述加熱吹風組件底部的兩側，每個出風口均對應設有一個所述風向調節板，兩個所述風向調節板的底部分別位于硅片分片后的兩個激光劃片側邊的上方。

17、作為本實用新型的進一步改進，所述吸附傳動機構還包括主動輪和從動輪，所述主動輪和所述從動輪之間通過所述傳送帶傳動連接，其中所述主動輪通過聯軸器與驅動電機連接；和/或，

18、所述吸附傳動機構還包括對應所述傳送帶設置的毛刷；和/或，

19、所述吸附傳動機構還包括底座，所述主動輪、從動輪以及吸附單元均安裝于該底座上。

20、總體而言，通過本實用新型所構思的以上技術方案與現有技術相比，具有以下有益效果：

21、（1）本實用新型的基于多級吸附傳輸的硅片液滴清除裝置，通過在傳送帶下方設置多級吸附臺面，可以使吸附氣體均勻分散，使得傳送帶上的硅片受到均勻的吸附力，從而使硅片被傳送帶平穩的傳送，能夠防止硅片傳送過程中位置出現偏移，同時防止在清理液滴的過程中，加熱清除機構的熱風沖力作用于硅片上時硅片位置出現偏移。

22、（2）本實用新型的基于多級吸附傳輸的硅片液滴清除裝置，氣體在環繞腔室內被加熱再經出氣口傳送出環繞腔室，可以使得氣體的流動路徑增加，確保氣體達到預設溫度后再傳送出環繞腔室，并經風向調節板作用于激光劃片的兩側，從而向激光劃片的兩側釋放高壓熱風，將硅片上殘留的液滴打散后烘干，其液滴清除效果好，并且風向調節板相對加熱吹風組件底部的角度可以調節，當硅片位置出現偏差時也可具有較好的液滴清除效果。

23、（3）本實用新型的基于多級吸附傳輸的硅片液滴清除裝置，通過設置多個加熱吹風組件可同時對多片硅片上的液滴進行清除，清除效率更高。并且，加熱吹風組件設于橫移導軌組件上，使加熱清除機構橫向位置可調，以適應不同尺寸的硅片。

技術特征：

1.一種基于多級吸附傳輸的硅片液滴清除裝置，其特征在于，包括：

2.根據權利要求1所述的基于多級吸附傳輸的硅片液滴清除裝置，其特征在于，所述吸附腔室的頂部從下至上依次設置有一級吸附臺面和二級吸附臺面；所述一級吸附臺面上設有若干第一通孔，所述二級吸附臺面上設有若干第二通孔；

3.根據權利要求1所述的基于多級吸附傳輸的硅片液滴清除裝置，其特征在于，所述加熱清除機構包括橫移導軌組件和設于其下方且能夠沿與皮帶傳送方向垂直的方向橫向移動的至少一個加熱吹風組件；所述橫移導軌組件用于驅動所述加熱吹風組件移動至所述液滴清除區域的上方。

4.根據權利要求3所述的基于多級吸附傳輸的硅片液滴清除裝置，其特征在于，所述橫移導軌組件包括橫移導軌、傳動滑塊、拖鏈以及安裝支架；所述橫移導軌設于導軌支架上，所述傳動滑塊設于橫移導軌上，所述拖鏈一端與所述導軌支架連接，另一端與所述傳動滑塊連接；所述傳動滑塊的底部通過所述安裝支架與所述加熱吹風組件連接。

5.根據權利要求3所述的基于多級吸附傳輸的硅片液滴清除裝置，其特征在于，所述加熱吹風組件的內部設有環繞腔室；

6.根據權利要求5所述的基于多級吸附傳輸的硅片液滴清除裝置，其特征在于，所述環繞腔室內還設有溫度傳感器；和/或，

7.根據權利要求5所述的基于多級吸附傳輸的硅片液滴清除裝置，其特征在于，所述加熱吹風組件的底部設有風向調節板，所述風向調節板與所述出風口對應設置，所述風向調節板與所述加熱吹風組件底部之間的角度可調。

8.根據權利要求7所述的基于多級吸附傳輸的硅片液滴清除裝置，其特征在于，所述加熱吹風組件的底部設有兩個出風口；沿硅片裂片方向，所述出風口分設于所述加熱吹風組件底部的兩側，每個出風口均對應設有一個所述風向調節板，兩個所述風向調節板的底部分別位于硅片分片后的兩個激光劃片側邊的上方。

9.根據權利要求1-8任一項所述的基于多級吸附傳輸的硅片液滴清除裝置，其特征在于，所述吸附傳動機構還包括主動輪和從動輪，所述主動輪和所述從動輪之間通過所述傳送帶傳動連接，其中所述主動輪通過聯軸器與驅動電機連接；和/或，

技術總結
本技術公開了一種基于多級吸附傳輸的硅片液滴清除裝置，屬于太陽能電池制備技術領域，該裝置包括：吸附傳動機構，包括傳送帶、設于其下方的吸附單元及抽氣單元；所述傳送帶用于傳輸硅片，且傳送帶上設有若干吸附孔；所述吸附單元包括吸附腔室和其頂部從下至上依次設置的至少兩級吸附臺面，且每級吸附臺面上均設有若干通孔，各通孔與吸附腔室、吸附孔連通；所述吸附腔室與抽氣單元連通；加熱清除機構，設于吸附傳動機構的上方，與傳送帶上硅片的液滴清除區域對應設置。本技術通過傳送帶下方設置多級吸附單元，能夠防止硅片傳送過程中位置出現偏移，同時防止在清理液滴的過程中，加熱清除機構的熱風沖力作用于硅片上時硅片位置出現偏移。

技術研發人員：侯偉,湯恒,孫宣豹,陳旺,倉濤,楊玉明,肖建,雷合鴻
受保護的技術使用者：帝爾激光科技（無錫）有限公司
技術研發日：20240611
技術公布日：2025/4/28
