本技術涉及通信電纜，特別是涉及一種懸掛式音視頻線。

背景技術：

1、音視頻線在人們的生活中使用廣泛，相對于無線設備，可以較高品質的用來傳輸聲音和視頻，達到良好的播放效果。現有的音視頻線的結構包括電纜以及固定安裝在電纜兩端的連接頭。

2、在音視頻線使用完畢后，為了對連接頭進行保護，避免連接頭掉落在地上被踩到，會在連接頭的外側固定有鉤環，在墻壁上固定有掛鉤，將連接頭掛在掛鉤上，電纜的長度較長，會導致另外一個連接頭自由向下垂落，在碰到電纜時，鉤環極易與掛鉤脫離，所以通過鉤環和掛鉤的方式實現懸掛，無法滿足使用需求。

技術實現思路

1、針對上述現有技術的不足，本專利申請所要解決的技術問題是如何提供一種能夠?qū)蓚€連接頭進行連接，方便懸掛，穩定性高的懸掛式音視頻線。

2、為了解決上述技術問題，本實用新型采用了如下的技術方案：

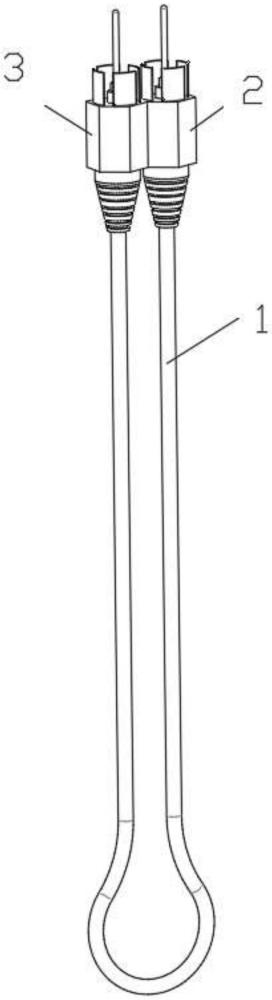

3、一種懸掛式音視頻線，包括電纜和固定安裝在電纜兩端的第一連接頭和第二連接頭，

4、第一連接頭和第二連接頭正對的表面分別安裝有極性相反的第一磁鐵和第二磁鐵；

5、所述第一連接頭和第二連接頭之間還設置有卡合結構；

6、所述第一連接頭和第二連接頭之間還設置有定位結構。

7、這樣，在對音視頻線進行懸掛時，通過定位結構對第一連接頭和第二連接頭進行定位，通過卡合結構對第一連接頭和第二連接頭進行連接，第一磁鐵和第二磁鐵吸合，完成第一連接頭和第二連接頭的連接，無需在第一連接頭或第二連接頭上設置鉤環，在第一連接頭和第二連接頭連接后，可以將第一連接頭和第二連接頭的連接處的下方掛在掛鉤上，也可以直接將電纜掛在掛鉤上，使得電纜處于接近對折狀態，減少電纜自由垂直的長度，更好的實現懸掛，對第一連接頭和第二連接頭進行保護。通過第一磁鐵和第二磁鐵，配合卡合結構，實現第一連接頭和第二連接頭的穩定連接。

8、其中，所述卡合結構包括卡塊，所述卡塊通過連接塊與第一連接頭固定連接；

9、所述卡合結構還包括設置在第二連接頭上的凹槽，所述凹槽的槽口固定有擋板，所述擋板開設有允許卡塊穿過的仿形孔。

10、其中，所述定位結構包括固定安裝在凹槽內的定位錐，所述卡塊上開設有與定位錐仿形貼合的定位槽。

11、其中，所述第一連接頭和第二連接頭分別設置有安裝槽，所述第一磁鐵和第二磁鐵分別粘接在第一連接頭和第二連接頭的安裝槽內。

12、其中，所述第一磁鐵和第二磁鐵分別設置有兩個且分別設置在卡合結構的兩側。

13、綜上，本懸掛式音視頻線具有能夠?qū)蓚€連接頭進行連接，方便懸掛，穩定性高的優點。

技術特征：

1.一種懸掛式音視頻線，包括電纜和固定安裝在電纜兩端的第一連接頭和第二連接頭，其特征在于，

2.根據權利要求1所述的一種懸掛式音視頻線，其特征在于，所述卡合結構包括卡塊，所述卡塊通過連接塊與第一連接頭固定連接；

3.根據權利要求2所述的一種懸掛式音視頻線，其特征在于，所述定位結構包括固定安裝在凹槽內的定位錐，所述卡塊上開設有與定位錐仿形貼合的定位槽。

4.根據權利要求1所述的一種懸掛式音視頻線，其特征在于，所述第一連接頭和第二連接頭分別設置有安裝槽，所述第一磁鐵和第二磁鐵分別粘接在第一連接頭和第二連接頭的安裝槽內。

5.根據權利要求1所述的一種懸掛式音視頻線，其特征在于，所述第一磁鐵和第二磁鐵分別設置有兩個且分別設置在卡合結構的兩側。

技術總結
本技術公開了一種懸掛式音視頻線，包括電纜和固定安裝在電纜兩端的第一連接頭和第二連接頭，第一連接頭和第二連接頭正對的表面分別安裝有極性相反的第一磁鐵和第二磁鐵；所述第一連接頭和第二連接頭之間還設置有卡合結構；所述第一連接頭和第二連接頭之間還設置有定位結構。本懸掛式音視頻線具有能夠?qū)蓚€連接頭進行連接，方便懸掛，穩定性高的優點。

技術研發人員：王林,賴偉勇
受保護的技術使用者：中山凱波電子科技有限公司
技術研發日：20240613
技術公布日：2025/4/24
