本技術屬于電脫鹽變壓器，具體涉及一種電脫鹽高壓電極棒。

背景技術：

1、現有的電脫鹽高壓電極棒基本結構為：如圖1所示，其包括導體1-1、緊固螺母1-2、固定件1-3和底座1-4，導體1-1依次貫穿所述緊固螺母1-2、固定件1-3和底座1-4，且導體1-1通過緊固螺母1-2固定在固定件1-3上，底座1-4設有凹腔，凹腔內壁上設有內螺紋1-41，固定件1-3設有與底座內螺紋1-41配合的外螺紋1-31，底座的外周設有能與外部管道1-5(如：軟連接管道)螺紋密封的外螺紋，外部管道1-5以內區域均填充有變壓器油作為絕緣介質1-6。然而，由于底座1-4為凹型設計，固定件1-3置于底座內部且與底座1-4螺紋連接，當變壓器油中存有水汽時，水汽容易經底座1-4與固定件1-3的螺紋連接處進入底座內腔底部(如圖1中的a區域)，并在該位置沉積，當水汽聚集到一定程度時會與導體產生接觸，并在高壓電場作用下，導致導體與底座產生放電現象，使電極棒的電氣性能降低，甚至因破壞導體絕緣及固定件而導致設備失效；而且水汽一旦進入固定件與底座之間，在電極棒不解體的情況下，就難以將積聚的水汽排出。

技術實現思路

1、本實用新型的目的在于克服現有技術的不足，提供一種電脫鹽高壓電極棒，能夠有效防止水汽在電極棒根部沉積，降低了因水汽積聚導致放電的幾率，延長電極棒的使用壽命，提高了設備的運行可靠性。

2、為了解決上述技術問題，本實用新型采用的技術方案如下：

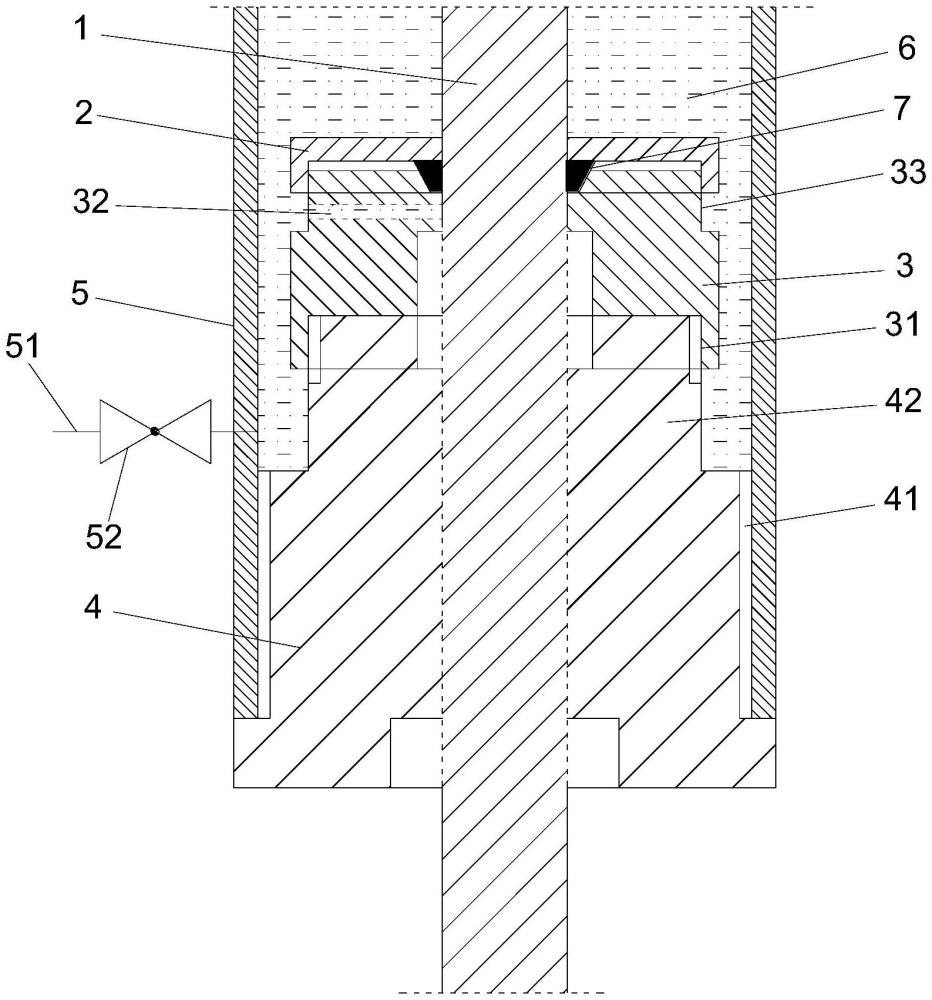

3、一種電脫鹽高壓電極棒，其包括導體、緊固螺母、固定件和底座，所述導體依次貫穿所述緊固螺母、所述固定件和所述底座，且所述導體通過所述緊固螺母固定在所述固定件上，所述底座的外周設有能與外部管道螺紋密封的外螺紋，所述外部管道以內區域均填充有變壓器油作為絕緣介質，所述底座的上端設有第一外螺紋凸臺，所述固定件設有與所述第一外螺紋凸臺螺紋連接的螺紋孔；所述固定件上設有能向所述導體的外周面上油的進油孔。

4、作為本實用新型的優選方案，所述外部管道對應所述第一外螺紋凸臺的根部處設有放油口，所述放油口上連接有放油球閥。

5、作為本實用新型的優選方案，所述固定件的上端設有第二外螺紋凸臺，所述第二外螺紋凸臺與所述緊固螺母螺紋連接。

6、作為本實用新型的優選方案，所述進油孔開設在所述第二外螺紋凸臺靠近所述固定件的一端。

7、作為本實用新型的優選方案，所述固定件靠近所述第二外螺紋凸臺的外周部位的形狀為六角狀。

8、作為本實用新型的優選方案，所述緊固螺母與所述固定件之間設有套接在所述導體上的夾緊錐套，所述固定件與所述導體配合的通道端口處設有與所述夾緊錐套配合的圓錐面，所述夾緊錐套能在所述緊固螺母的推動以及圓錐面的擠壓下收縮夾緊所述導體。

9、作為本實用新型的優選方案，所述緊固螺母為六角螺母。

10、作為本實用新型的優選方案，所述底座的材質為不銹鋼。

11、作為本實用新型的優選方案，所述緊固螺母和所述固定件的材質均絕緣材質。

12、實施本實用新型提供的一種電脫鹽高壓電極棒，與現有技術相比，其有益效果在于：

13、本實用新型的電脫鹽高壓電極棒將現有的底座與固定件螺紋連接的內螺紋改變為外螺紋，將現有的固定件與底座螺紋連接的外螺紋改變為內螺紋，也即在底座的上端設置第一外螺紋凸臺，固定件套設在第一外螺紋凸臺上且與第一外螺紋凸臺螺紋連接，如變壓器油中有水汽積聚也僅積聚在第一外螺紋凸臺的外側根部處，不與導體直接接觸，從而有效防止水汽在電極棒根部沉積，降低了因水汽積聚導致放電的幾率，延長電極棒的使用壽命，提高了設備的運行可靠性；同時，通過在固定件上開設進油孔，使外部管道內的變壓器油經進油孔流入固定件與導體的配合通道內，使得導體的外周面形成一層可靠的絕緣層，進一步地提高了設備的運行可靠性。

技術特征：

1.一種電脫鹽高壓電極棒，包括導體、緊固螺母、固定件和底座，所述導體依次貫穿所述緊固螺母、所述固定件和所述底座，且所述導體通過所述緊固螺母固定在所述固定件上，所述底座的外周設有能與外部管道螺紋密封的外螺紋，所述外部管道以內區域均填充有變壓器油作為絕緣介質，其特征在于，所述底座的上端設有第一外螺紋凸臺，所述固定件設有與所述第一外螺紋凸臺螺紋連接的螺紋孔；所述固定件上設有能向所述導體的外周面上油的進油孔。

2.根據權利要求1所述的電脫鹽高壓電極棒，其特征在于，所述外部管道對應所述第一外螺紋凸臺的根部處設有放油口，所述放油口上連接有放油球閥。

3.根據權利要求1所述的電脫鹽高壓電極棒，其特征在于，所述固定件的上端設有第二外螺紋凸臺，所述第二外螺紋凸臺與所述緊固螺母螺紋連接。

4.根據權利要求3所述的電脫鹽高壓電極棒，其特征在于，所述進油孔開設在所述第二外螺紋凸臺靠近所述固定件的一端。

5.根據權利要求4所述的電脫鹽高壓電極棒，其特征在于，所述固定件靠近所述第二外螺紋凸臺的外周部位的形狀為六角狀。

6.根據權利要求3所述的電脫鹽高壓電極棒，其特征在于，所述緊固螺母與所述固定件之間設有套接在所述導體上的夾緊錐套，所述固定件與所述導體配合的通道端口處設有與所述夾緊錐套配合的圓錐面，所述夾緊錐套能在所述緊固螺母的推動以及圓錐面的擠壓下收縮夾緊所述導體。

7.根據權利要求1所述的電脫鹽高壓電極棒，其特征在于，所述緊固螺母為六角螺母。

8.根據權利要求1所述的電脫鹽高壓電極棒，其特征在于，所述底座的材質為不銹鋼。

9.根據權利要求1所述的電脫鹽高壓電極棒，其特征在于，所述緊固螺母和所述固定件的材質均為絕緣材質。

技術總結
本技術公開了一種電脫鹽高壓電極棒，包括導體、緊固螺母、固定件和底座，所述導體依次貫穿所述緊固螺母、所述固定件和所述底座，且所述導體通過所述緊固螺母固定在所述固定件上，所述底座的外周設有能與外部管道螺紋密封的外螺紋，所述外部管道以內區域均填充有變壓器油作為絕緣介質，所述底座的上端設有第一外螺紋凸臺，所述固定件設有與所述第一外螺紋凸臺螺紋連接的螺紋孔；所述固定件上設有能向所述導體的外周面上油的進油孔。采用本技術，能夠有效防止水汽在電極棒根部沉積，降低了因水汽積聚導致放電的幾率，延長電極棒的使用壽命，提高了設備的運行可靠性。

技術研發人員：李華斌
受保護的技術使用者：中國石油化工股份有限公司
技術研發日：20240621
技術公布日：2025/4/28
