本申請屬于晶圓加工，尤其涉及一種晶圓傳輸裝置及半導體檢測設備。

背景技術：

1、在晶圓的加工制造過程中，晶圓的高效搬運與傳輸至關重要，需要同時確保速度、穩定性及安全性。

2、目前，晶圓的傳輸通常是通過機械臂實現，現有的機械臂大多結構較為復雜、成本高昂、不便于維護且占用空間較大，不利于提升晶圓加工產線整體的緊湊性，增加了晶圓的加工成本。

3、因此如何能提供一種結構簡單、加工成本低且占用空間小的晶圓傳輸裝置，已成為本領域亟待解決的問題。

技術實現思路

1、本申請?zhí)峁┮环N晶圓傳輸裝置及半導體檢測設備，具有結構簡單、加工維護成本低以及占用空間小的優點。

2、本申請?zhí)峁┝艘环N晶圓傳輸裝置，其中，所述晶圓傳輸裝置包括：

3、機架；

4、驅動元件，安裝于所述機架；

5、旋轉件，與所述驅動元件連接，所述驅動元件能驅動所述旋轉件旋轉；

6、至少一個擺臂，具有用于直接或間接地承載晶圓的承載面，所述擺臂與所述機架轉動連接，且所述擺臂與所述旋轉件通過導向結構連接，所述旋轉件旋轉過程中通過所述導向結構引導所述擺臂擺動。

7、如上所述的晶圓傳輸裝置，其中，所述擺臂設有兩個，兩個所述擺臂連接于所述旋轉件沿第一水平方向的兩側，所述旋轉件旋轉過程中驅動兩個所述擺臂同步擺動并沿所述旋轉件的旋轉軸線呈中心對稱布置。

8、如上所述的晶圓傳輸裝置，其中，所述擺臂具有沿第一水平方向延伸的收納位置。

9、如上所述的晶圓傳輸裝置，其中，所述導向結構包括導向空間及導向柱，所述導向柱設于所述旋轉件上，所述導向空間形成于所述擺臂，且所述導向空間沿所述擺臂的長度方向延伸設置，所述導向柱的一部分嵌入至所述導向空間中，所述旋轉件旋轉過程中，所述導向柱沿所述導向空間往復移動并推動所述擺臂擺動。

10、如上所述的晶圓傳輸裝置，其中，所述擺臂上設有導向孔，所述導向孔的內部空間為所述導向空間，所述導向孔沿所述豎直方向貫穿所述擺臂，所述導向柱的一部分插入至所述導向孔中，所述導向柱的上端平齊或低于所述擺臂的上表面，所述擺臂的上表面為所述承載面。

11、如上所述的晶圓傳輸裝置，其中，所述擺臂的上表面為所述承載面，所述擺臂的下表面上設有導向槽，所述導向槽的內部空間為所述導向空間，所述導向柱的一部分插入至所述導向槽中。

12、如上所述的晶圓傳輸裝置，其中，所述機架上設有固定軸，所述固定軸沿所述豎直方向延伸，每個所述擺臂與一個所述固定軸轉動連接；

13、所述擺臂上設有通孔，所述通孔中設有軸承，所述軸承與所述擺臂及所述固定軸連接。

14、如上所述的晶圓傳輸裝置，其中，所述承載面上設有吸盤；

15、和/或，所述承載面上設有防滑件。

16、如上所述的晶圓傳輸裝置，其中，所述驅動元件為電機，所述旋轉件上設有定位座，所述定位座上設有定位孔，所述定位孔的中心與所述旋轉件的中心位于同一條沿所述豎直方向延伸的直線上，所述電機的輸出軸固定插接于所述定位孔中。

17、如上所述的晶圓傳輸裝置，其中，所述機架包括支撐板及至少兩個支腿，所述驅動元件及所述擺臂均與所述支撐板連接，所述支腿沿所述豎直方向延伸，兩所述支腿的上端分別連接于與所述支撐板沿第一水平方向的兩端；

18、所述支腿的下端連接設有墊板。

19、本申請還提供了一種半導體檢測設備，其中，所述半導體檢測設備包括如上所述的晶圓傳輸裝置。

20、本申請的晶圓傳輸裝置及半導體檢測設備，由機架、驅動元件、旋轉件及至少一個擺臂組成，機架作為驅動元件、旋轉件以及擺臂的安裝基礎，通過驅動元件驅動旋轉件轉動，從而帶動擺臂擺動，擺臂上設有承載面能夠用于承載晶圓，在擺臂擺動過程中實現晶圓的傳輸，本申請?zhí)峁┑木A傳輸裝置部件數量較少，結構簡單，加工制造以及維護成本較低，占用空間較少，適用于狹小空間，有利于提升晶圓加工產線的緊湊性，降低晶圓的加工成本。

技術特征：

1.一種晶圓傳輸裝置，其特征在于，所述晶圓傳輸裝置包括：

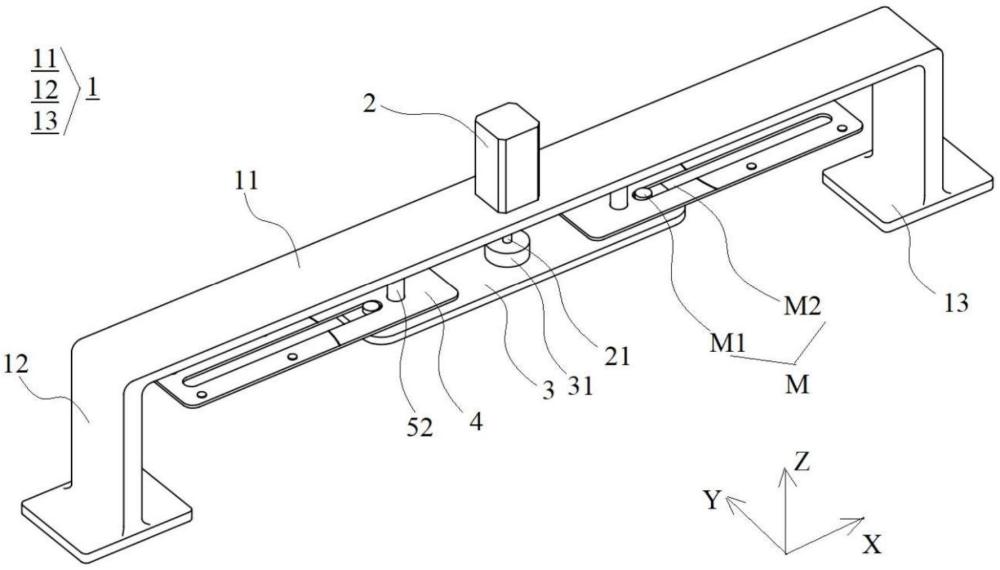

2.根據權利要求1所述的晶圓傳輸裝置，其特征在于，所述擺臂(4)設有兩個，兩個所述擺臂(4)連接于所述旋轉件(3)沿第一水平方向的兩側，所述旋轉件(3)旋轉過程中驅動兩個所述擺臂(4)同步擺動并沿所述旋轉件的旋轉軸線呈中心對稱布置。

3.根據權利要求1或2所述的晶圓傳輸裝置，其特征在于，所述擺臂(4)具有沿第一水平方向延伸的收納位置。

4.根據權利要求1所述的晶圓傳輸裝置，其特征在于，所述導向結構(m)包括導向空間(m2)及導向柱(m1)，所述導向柱(m1)設于所述旋轉件(3)上，所述導向空間(m2)形成于所述擺臂(4)，且所述導向空間(m2)沿所述擺臂(4)的長度方向延伸設置，所述導向柱(m1)的一部分嵌入至所述導向空間(m2)中，所述旋轉件(3)旋轉過程中，所述導向柱(m1)沿所述導向空間(m2)往復移動并推動所述擺臂(4)擺動。

5.根據權利要求4所述的晶圓傳輸裝置，其特征在于，所述擺臂(4)上設有導向孔，所述導向孔的內部空間為所述導向空間(m2)，所述導向孔沿所述豎直方向貫穿所述擺臂(4)，所述導向柱(m1)的一部分插入至所述導向孔中，所述導向柱(m1)的上端平齊或低于所述擺臂(4)的上表面，所述擺臂(4)的上表面為所述承載面。

6.根據權利要求4所述的晶圓傳輸裝置，其特征在于，所述擺臂(4)的上表面為所述承載面，所述擺臂(4)的下表面上設有導向槽，所述導向槽的內部空間為所述導向空間(m2)，所述導向柱(m1)的一部分插入至所述導向槽中。

7.根據權利要求1所述的晶圓傳輸裝置，其特征在于，所述機架(1)上設有固定軸(52)，所述固定軸(52)沿所述豎直方向延伸，每個所述擺臂(4)與一個所述固定軸(52)轉動連接；

8.根據權利要求1所述的晶圓傳輸裝置，其特征在于，所述承載面上設有吸盤(41)；

9.根據權利要求1所述的晶圓傳輸裝置，其特征在于，所述驅動元件(2)為電機，所述旋轉件(3)上設有定位座(31)，所述定位座(31)上設有定位孔(311)，所述定位孔(311)的中心與所述旋轉件(3)的中心位于同一條沿所述豎直方向延伸的直線上，所述電機的輸出軸(21)固定插接于所述定位孔(311)中。

10.根據權利要求1所述的晶圓傳輸裝置，其特征在于，所述機架(1)包括支撐板(11)及至少兩個支腿(12)，所述驅動元件(2)及所述擺臂(4)均與所述支撐板(11)連接，所述支腿(12)沿所述豎直方向延伸，兩所述支腿(12)的上端分別連接于與所述支撐板(11)沿第一水平方向的兩端；

11.一種半導體檢測設備，其特征在于，所述半導體檢測設備包括如權利要求1至10任一項所述的晶圓傳輸裝置。

技術總結
本申請公開了一種晶圓傳輸裝置及半導體檢測設備。晶圓傳輸裝置包括機架；驅動元件，安裝于所述機架；旋轉件，與所述驅動元件連接，所述驅動元件能驅動所述旋轉件旋轉；至少一個擺臂，具有承載面，所述擺臂與所述機架轉動連接，且所述擺臂與所述旋轉件通過導向結構連接，所述旋轉件旋轉過程中通過所述導向結構引導所述擺臂擺動。本申請?zhí)峁┑木A傳輸裝置及半導體檢測設備，具有結構簡單、加工維護成本低以及占用空間小的優點。

技術研發人員：董金輝,張之光,米濤
受保護的技術使用者：東方晶源微電子科技（北京）股份有限公司
技術研發日：
技術公布日：2025/4/28
