本技術屬于釘卷裝置，具體的說是一種電解電容全自動釘卷裝置。

背景技術：

1、電解電容，是一種常見的電子元件，廣泛用于各種電子電路中，其特定是單位體積的電容量非常大，且價格相對較低，制造成本較低，由此得到大規模的生產和使用，因此，需要用到一種電解電容全自動釘卷裝置；

2、電解電容全自動釘卷裝置，是用于生產鋁電解電容器的關鍵設備，主要用于將鋁箔、電解紙等原材料卷繞成電容器素子，通常包括釘卷組件、卷繞組件、傳送組件等，通過傳送組件將原料輸送，再進行組合，由釘卷組件進行釘卷作業，最后進行分切；

3、現有的電解電容全自動釘卷裝置，由于正負極箔材料通常較軟，在輸送過程中，會有顆粒掉落在材料上，從而導致出品質量問題，且除塵效果通常不持久，不便長時間作業；因此，針對上述問題提出一種電解電容全自動釘卷裝置。

技術實現思路

1、為了彌補現有技術的不足，針對現有設備存在的問題，本實用新型提出一種電解電容全自動釘卷裝置。

2、本實用新型解決其技術問題所采用的技術方案是一種電解電容全自動釘卷裝置：包括l型板，所述l型板的豎板的一面上設置有釘卷組件和輸送組件，所述豎板的另一面設置有除塵組件，所述釘卷組件包括安裝架，所述豎板的頂端設置有安裝架，所述安裝架的內側壁貫穿設置有凹槽，所述凹槽的頂端設置有噴針泵，所述噴針泵的頂端貫穿設置有進針管，所述凹槽的另一端設置有噴口，所述l型板的橫板上設置有支撐塊，所述支撐塊的頂端傾斜設置有電動伸縮缸，所述電動伸縮缸的伸縮桿頂端設置有切斷刀，配合實現了對正負極箔與電解紙的釘卷，且能對出品進行分切。

3、優選的，所述l型板的豎板另一面貫穿設置有一號轉軸，所述豎板上設置有安裝板，所述安裝板上固定安裝有一號電機，所述一號電機通過聯軸器與一號轉軸連接，所述一號轉軸與噴口位于同一平面，配合實現了對電容進行插針。

4、優選的，所述輸送組件包括二號電機，所述l型板的另一面設置有安裝框，所述安裝框上固定安裝有二號電機，所述豎板貫穿設置有多個二號轉軸，所述二號電機通過聯軸器與二號轉軸連接，所述二號轉軸的頂端設置有輸送輪，所述二號轉軸之間通過皮帶輪傳動，且所述皮帶輪內設置有內齒，配合達到了能同時對正負極箔和電解紙進行輸送。

5、優選的，所述輸送輪上分別設置有正極箔和負極箔，且所述正極箔和負極箔之間設置有電解紙，且設置有導向輪，配合達到了能穩定輸送原料。

6、優選的，所述豎板上設置有吸塵箱，所述吸塵箱內貫穿設置有吸塵管，所述豎板的另一面設置有除塵箱，所述除塵組件包括除塵箱，所述除塵箱通過吸塵管與吸塵箱連接，所述除塵箱內設置有導軌，所述導軌內滑動安裝有濾板，所述濾板上設置有拉環，配合實現了對裝置進行吸塵和對塵屑進行處理。

7、優選的，所述除塵箱的底側貫穿設置有氣管，所述氣管的另一端連通氣泵，所述橫板的頂端設置有收集箱，所述收集箱位于釘卷組件的正下方，配合實現了對出品的快捷收集。

8、本實用新型的有益效果：

9、1、本實用新型通過設置輸送組件，將原料分別滾放在輸送輪上，啟動二號電機，二號電機帶動二號轉軸，二號轉軸通過皮帶輪傳動，配合實現了能同時輸送原料，使其作業穩定，原料到位后，啟動一號電機，一號電機帶動一號轉軸，配合將正負極箔和電解紙進行收卷，啟動噴針泵，噴針泵通過噴口將極性針噴在卷好的電容上，啟動電動伸縮缸，電動伸縮缸的伸縮桿帶動切斷刀對電容進行分切，分切后的電容掉落在收集箱內，配合實現了能穩定且高效的對電容進行卷釘作業。

10、2、本實用新型通過設置吸塵箱，兩極箔和電解紙分別貫穿吸塵箱內，通過啟動氣泵，氣泵通過氣缸將吸力輸送至吸塵管，兩極箔和電解紙上的顆?；驂m屑被吸塵管吸入除塵箱內，通過濾板的作用被處理，且除塵箱設置有鉸鏈，通過鉸鏈打開除塵箱，拉動拉環，配合將濾板從導軌內滑出，配合達到了對濾板進行清理，提高了裝置的循環作業能力。

技術特征：

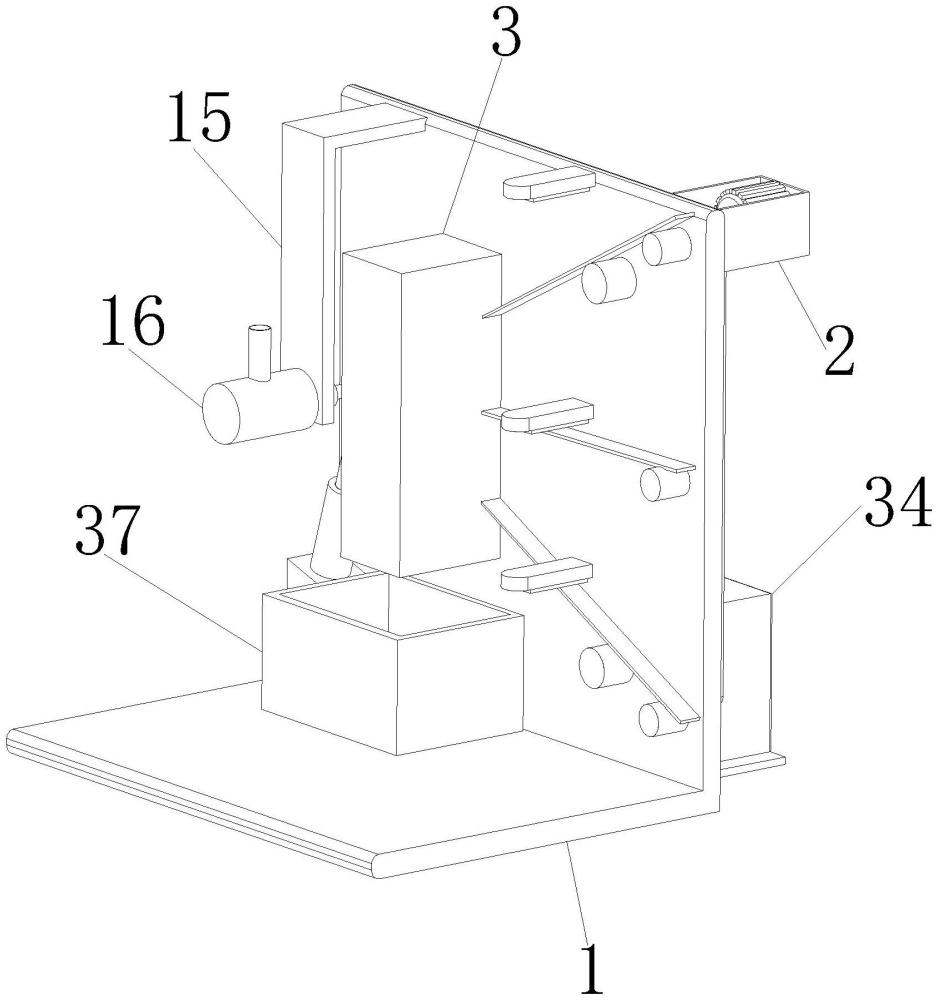

1.一種電解電容全自動釘卷裝置，其特征在于：包括l型板(1)，所述l型板(1)的豎板的一面上設置有釘卷組件和輸送組件，所述豎板的另一面設置有除塵組件，所述釘卷組件包括安裝架(15)，所述豎板的頂端設置有安裝架(15)，所述安裝架(15)的內側壁貫穿設置有凹槽，所述凹槽的頂端設置有噴針泵(16)，所述噴針泵(16)的頂端貫穿設置有進針管(18)，所述凹槽的另一端設置有噴口(17)，所述l型板(1)的橫板上設置有支撐塊(13)，所述支撐塊(13)的頂端傾斜設置有電動伸縮缸(14)，所述電動伸縮缸(14)的伸縮桿頂端設置有切斷刀。

2.根據權利要求1所述一種電解電容全自動釘卷裝置，其特征在于：所述l型板(1)的豎板另一面貫穿設置有一號轉軸(12)，所述豎板上設置有安裝板，所述安裝板上固定安裝有一號電機(11)，所述一號電機(11)通過聯軸器與一號轉軸(12)連接，所述一號轉軸(12)與噴口(17)位于同一平面。

3.根據權利要求2所述一種電解電容全自動釘卷裝置，其特征在于：所述輸送組件包括二號電機(21)，所述l型板(1)的另一面設置有安裝框(2)，所述安裝框(2)上固定安裝有二號電機(21)，所述豎板貫穿設置有多個二號轉軸(28)，所述二號電機(21)通過聯軸器與二號轉軸(28)連接，所述二號轉軸(28)的頂端設置有輸送輪(23)，所述二號轉軸(28)之間通過皮帶輪(22)傳動，且所述皮帶輪(22)內設置有內齒。

4.根據權利要求3所述一種電解電容全自動釘卷裝置，其特征在于：所述輸送輪(23)上分別設置有正極箔(27)和負極箔(25)，且所述正極箔(27)和負極箔(25)之間設置有電解紙(26)，且設置有導向輪(24)。

5.根據權利要求4所述一種電解電容全自動釘卷裝置，其特征在于：所述豎板上設置有吸塵箱(3)，所述吸塵箱(3)內貫穿設置有吸塵管(31)，所述豎板的另一面設置有除塵箱(38)，所述除塵組件包括除塵箱(38)，所述除塵箱(38)通過吸塵管(31)與吸塵箱(3)連接，所述除塵箱(38)內設置有導軌(36)，所述導軌(36)內滑動安裝有濾板(32)，所述濾板(32)上設置有拉環(35)。

6.根據權利要求5所述一種電解電容全自動釘卷裝置，其特征在于：所述除塵箱(38)的底側貫穿設置有氣管(33)，所述氣管(33)的另一端連通氣泵(34)，所述橫板的頂端設置有收集箱(37)，所述收集箱(37)位于釘卷組件的正下方。

技術總結
本技術屬于釘卷裝置技術領域，具體是一種電解電容全自動釘卷裝置，包括L型板，所述L型板的豎板的一面上設置有釘卷組件和輸送組件，所述豎板的另一面設置有除塵組件，所述釘卷組件包括安裝架，所述豎板的頂端設置有安裝架，所述安裝架的內側壁貫穿設置有凹槽，所述凹槽的頂端設置有噴針泵，所述噴針泵的頂端貫穿設置有進針管，所述凹槽的另一端設置有噴口，所述L型板的橫板上設置有支撐塊，所述支撐塊的頂端傾斜設置有電動伸縮缸，所述電動伸縮缸的伸縮桿頂端設置有切斷刀，所述橫板的頂端設置有收集箱，所述收集箱位于釘卷組件的正下方，配合到實現了能防止輸送過程中，有顆粒掉落在電解紙上，從而提高了出品的質量。

技術研發人員：談益鋒,談理輝,陳志猛,陳華良
受保護的技術使用者：常州曠晶電子有限公司
技術研發日：20240626
技術公布日：2025/4/28
