本技術涉及機臺結構，尤其涉及一種接口面板架和機臺。

背景技術：

1、目前機臺都需要進行電氣接駁，而接駁端口面板通常位于機臺的背部。當機臺電氣接駁后，電纜和氣管裸露于機臺背部。工作人員在機臺背部作業時，存在肢體或工具觸碰電纜的風險。此外，當機臺電氣接駁后，電纜或氣管會由于比較雜亂地外掛于機臺背部而導致一定的管理問題。

技術實現思路

1、有鑒于此，本實用新型的目的在于提供一種接口面板架和機臺，通過在機臺內部設置的接口面板架規避工作人員觸碰電纜的風險，并且可以使機臺的背部更為規整。

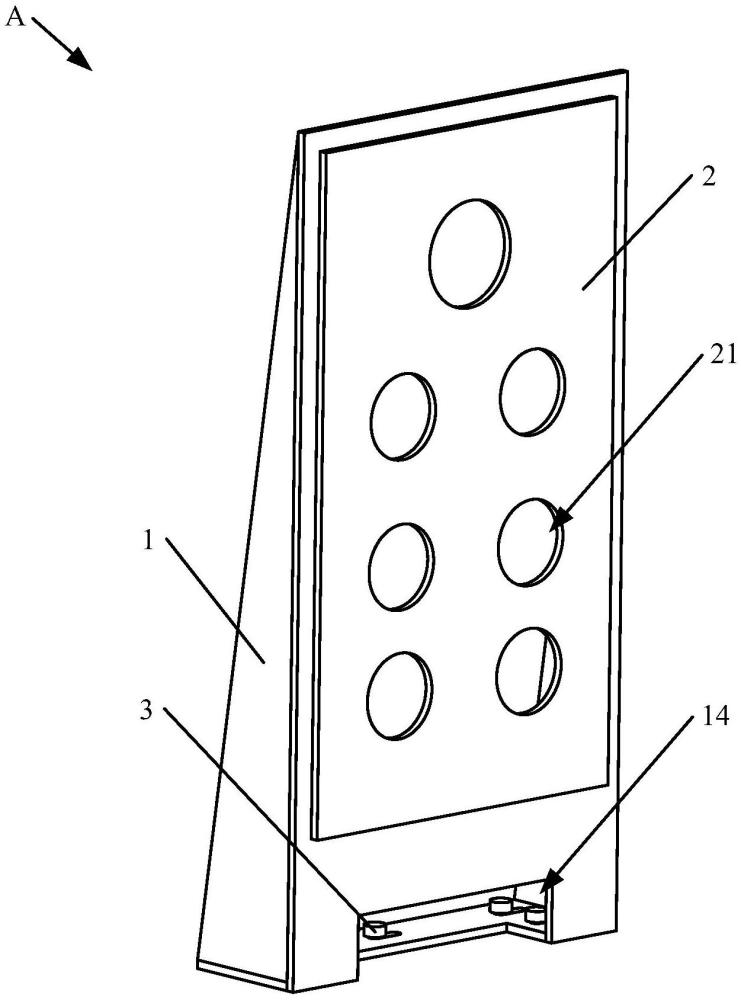

2、第一方面，本實用新型實施例提供了一種接口面板架，所述接口面板架包括：支撐架，所述支撐架設置于機臺內部；以及主面板，所述主面板設置于所述支撐架上，所述主面板上設有至少一個安裝孔，所述安裝孔被配置為安裝接口座。

3、在一些實施方式中，支撐架包括：主體部，所述主體部上設置有所述主面板；以及安裝部，所述安裝部連接至所述主體部的底部，并且被配置為與所述機臺固定連接。

4、在一些實施方式中，所述主體部上設有漏孔；所述安裝孔通過所述漏孔露出。

5、在一些實施方式中，所述支撐架還包括：加強部，所述加強部分別連接所述主體部和所述安裝部。

6、在一些實施方式中，所述安裝部上設有多個固定孔；所述接口面板架還包括多個鎖緊件，所述鎖緊件通過所述固定孔將所述安裝部固定于所述機臺上。

7、在一些實施方式中，所述固定孔設置為長孔結構。

8、在一些實施方式中，所述支撐架的底部設有避讓孔。

9、第二方面，本實用新型實施例還提供了一種機臺，所述機臺包括：外殼；以及至少一個如第一方面所述的接口面板架，所述接口面板架設置于所述外殼內。

10、在一些實施方式中，所述外殼的底部設有穿線孔。

11、在一些實施方式中，所述外殼上設有顯示孔；所述機臺還包括儀表，所述儀表安裝于所述接口面板架上并通過所述顯示孔露出。

12、本實用新型實施例提供了一種接口面板架和機臺，其中接口面板架包括支撐架以及主面板。具體地，支撐架設置于機臺內部，主面板設置于支撐架上并且設有至少一個安裝孔，安裝孔用于安裝接口座。由此，電纜和氣管的接口座可以設置在接口面板架上，從而使電氣接駁可以在機臺內部完成，進而實現規避工作人員觸碰電纜的風險以消除安全隱患，同時有助于使機臺的背部更為規整以滿足車間管理標準化的需求。

技術特征：

1.一種接口面板架，其特征在于，所述接口面板架(a)包括：

2.根據權利要求1所述的接口面板架，其特征在于，支撐架(1)包括：

3.根據權利要求2所述的接口面板架，其特征在于，所述主體部(11)上設有漏孔(111)；

4.根據權利要求2所述的接口面板架，其特征在于，所述支撐架(1)還包括：

5.根據權利要求2所述的接口面板架，其特征在于，所述安裝部(12)上設有多個固定孔(121)；

6.根據權利要求5所述的接口面板架，其特征在于，所述固定孔(121)設置為長孔結構。

7.根據權利要求2所述的接口面板架，其特征在于，所述支撐架(1)的底部設有避讓孔(14)。

8.一種機臺，其特征在于，所述機臺包括：

9.根據權利要求8所述的機臺，其特征在于，所述外殼(b)的底部設有穿線孔(b1)。

10.根據權利要求8所述的機臺，其特征在于，所述外殼(b)上設有顯示孔(b2)；

技術總結
本技術實施例公開了一種接口面板架和機臺，其中接口面板架包括支撐架以及主面板。具體地，支撐架設置于機臺內部，主面板設置于支撐架上并且設有至少一個安裝孔，安裝孔用于安裝接口座。由此，電纜和氣管的接口座可以設置在接口面板架上，從而使電氣接駁可以在機臺內部完成，進而實現規避工作人員觸碰電纜的風險以消除安全隱患，同時有助于使機臺的背部更為規整以滿足車間管理標準化的需求。

技術研發人員：李大尊,任華
受保護的技術使用者：東莞高偉光學電子有限公司
技術研發日：20240626
技術公布日：2025/4/28
