本發明屬于電感器安裝，具體是一種電感膠殼固定裝置。

背景技術：

1、電感器是能夠把電能轉化為磁能而存儲起來的元件，電感器的結構類似于變壓器，但只有一個繞組，電感器具有一定的電感，它只阻礙電流的變化，如果電感器在沒有電流通過的狀態下，電路接通時它將試圖阻礙電流流過它，需要使用膠殼將電感進行防護。

2、目前，在將電感器的兩組線圈安裝進設備框架內側時，需要利用定位塊對兩組線圈提供支撐，其中定位塊與設備框架之間采用螺栓螺母連接，一方面由于定位塊與設備框架之間采用螺栓螺母連接，因此兩組線圈的安裝過程較為繁瑣，另一方面，當某一組線圈出現故障需要進行更換以及維護處理時，需要將螺栓螺母組件進行拆卸，使得定位塊對于兩組線圈的支撐狀態解除，然后將故障線圈拆離，然而此時的另一組不需要更換以及維護的線圈也會失去支撐效果，從而導致該不需要更換以及維護的線圈出現松動現象，進而影響其正常工作。

技術實現思路

1、針對上述現有技術的不足，本發明實施例要解決的技術問題是提供一種電感膠殼固定裝置。

2、為解決上述技術問題，本發明提供了如下技術方案：

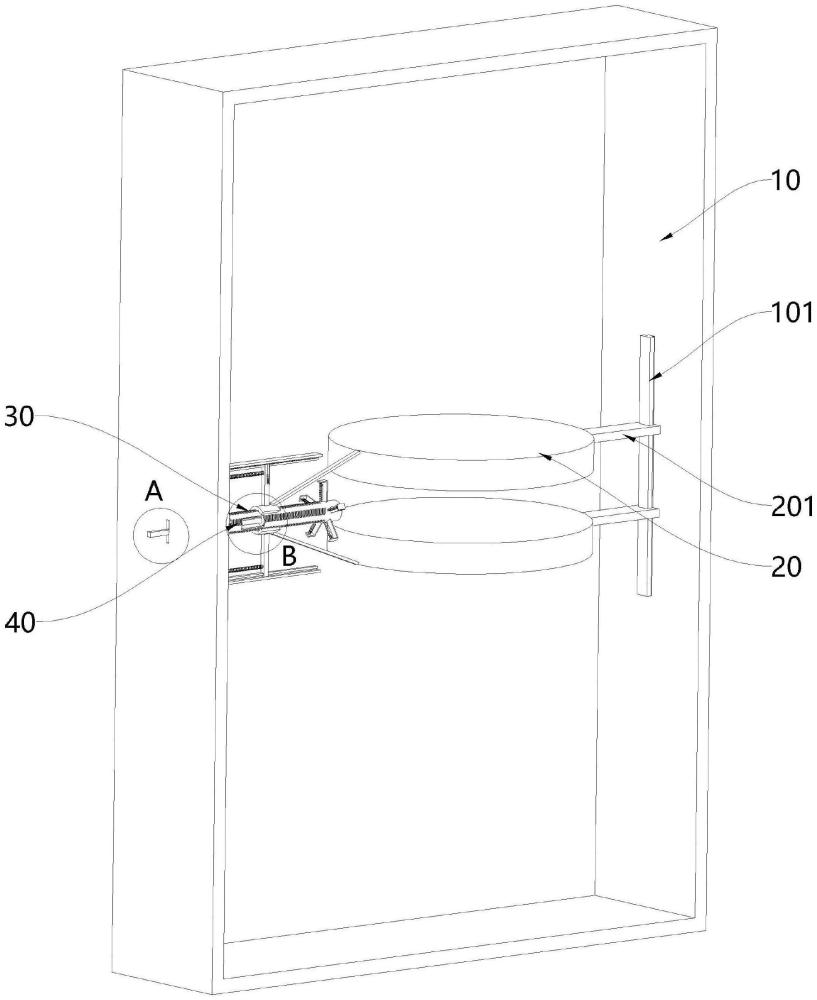

3、一種電感膠殼固定裝置，包括設備框架、頂撐板、驅動組件、調節組件以及限位組件，

4、所述頂撐板設有兩組，兩組所述頂撐板活動設置在所述設備框架內側并呈上下分布，

5、所述驅動組件安裝在所述設備框架側壁上，所述調節組件設置在所述驅動組件內部，用于對所述驅動組件的驅動狀態進行調節，使得所述驅動組件處于第一驅動狀態以及第二驅動狀態，

6、當所述驅動組件處于第一驅動狀態時，所述驅動組件能夠帶動位于上方的一組所述頂撐板沿所述設備框架內部上移，以將位于上方的一組線圈頂撐至所述設備框架內側頂壁上，

7、當所述驅動組件處于第二驅動狀態時，所述驅動組件能夠帶動位于下方的一組所述頂撐板沿所述設備框架內部下移，以將位于下方的一組線圈頂撐至所述設備框架內側底壁上，

8、所述限位組件設置在所述驅動組件側方，當位于上方的一組線圈需要更換維護時，所述限位組件用于對位于下方的一組頂撐板進行限定，當位于下方的一組線圈需要更換維護時，所述限位組件用于對位于上方的一組頂撐板進行限定。

9、作為本發明進一步的改進方案：所述驅動組件包括轉筒、齒板、弧形板以及斜撐桿，

10、所述轉筒一端與所述設備框架內壁轉動連接，另一端向兩組所述頂撐板方向水平延伸，所述齒板設有若干組，若干所述齒板活動嵌設在所述轉筒圓周側壁上，若干所述齒板沿所述轉筒長度方向分布，每組所述齒板朝向所述轉筒外部的一側均設置有外螺紋，所述弧形板設有兩組，兩組所述弧形板分別貼合于所述轉筒上下兩側，每組所述弧形板弧形內壁上均設置有能夠與若干所述齒板一側外螺紋相配合的內螺紋，

11、所述斜撐桿設有兩組，兩組所述斜撐桿一端分別與一組所述弧形板鉸接相連，另一端分別與一組所述頂撐板鉸接相連，所述調節組件包括調節桿以及調節輪，所述調節輪設置在所述轉筒內部，所述調節桿一端與所述調節輪固定連接，另一端延伸至所述轉筒外部。

12、作為本發明進一步的改進方案：所述調節輪直徑小于所述轉筒的內徑。

13、作為本發明進一步的改進方案：所述設備框架內部側壁上固定設置有第一導軌，兩組所述頂撐板側壁均固定設置有第一滑桿，兩組所述第一滑桿遠離對應所述頂撐板的一端與所述底導軌滑動配合。

14、作為本發明再進一步的改進方案：所述轉筒側壁上還固定設置有手輪。

15、作為本發明再進一步的改進方案：所述設備框架側壁上開設有豎向分布的槽口，所述調節桿遠離所述調節輪的一端自所述槽口貫穿所述設備框架。

16、作為本發明再進一步的改進方案：所述轉筒外壁上還設置有彈性支撐組件，所述彈性支撐組件用于對所述齒板提供彈性支撐，使得在所述齒板轉動并脫離所述調節輪后，所述齒板在所述彈性支撐組件的彈性支撐作用下向所述轉筒內側移動。

17、作為本發明再進一步的改進方案：所述彈性支撐組件包括第二彈性件以及l(fā)型支撐板，

18、所述l型支撐板設有若干組，若干所述l型支撐板與若干所述齒板一一對應，若干所述l型支撐板固定設置在所述轉筒外壁上，每組所述l型支撐板一側均通過一組所述第二彈性件與一組所述齒板相連，所述第二彈性件用于對所述齒板提供彈性支撐。

19、作為本發明再進一步的改進方案：所述設備框架內部側壁上固定設置有支撐橫板，所述支撐橫板底部固定設置有第二導軌以及限位齒條，所述弧形板遠離所述轉筒的一側固定設置有第二滑桿，所述第二滑桿遠離所述弧形板的一端與所述第二導軌滑動配合，

20、所述限位組件包括限位桿、支撐座、第三彈性件以及端塊，

21、所述支撐座固定設置在所述第二滑桿一側，所述限位桿豎向貫穿所述支撐座并與所述支撐座活動配合，所述限位桿一端設有斜面，另一端與所述端塊固定連接，所述第三彈性件一端與所述支撐座相連，另一端與所述端塊相連，用于對所述限位桿提供彈性拉力。

22、作為本發明再進一步的改進方案：所述支撐橫板底部固定設置有支撐豎板，所述支撐豎板一側通過第一彈性件與所述第二滑桿相連，所述第一彈性件用于對所述第二滑桿提供彈性拉力。

23、與現有技術相比，本發明的有益效果是：

24、本發明實施例中，當需要將兩組線圈裝入設備框架內部時，可先將其中一組線圈置于位于上方的頂撐板上部，然后利用調節組件將驅動組件調節為第一驅動狀態，驅動組件帶動位于上方的一組頂撐板上移，進而將其上部的線圈頂撐至設備框架內側頂壁上，隨后將另一組線圈置于位于下方的頂撐板底部，再通過調節組件將驅動組件調節為第二驅動狀態，驅動組件帶動位于下方的一組頂撐板下移，進而將其下部的線圈頂撐至設備框架內側底壁上，從而實現兩組線圈的安裝固定，當位于上方的一組線圈出現故障需要進行更換以及維護時，通過限位組件將位于下方的一組頂撐板進行限定，進而避免上方的線圈更換過程造成下方的線圈出現松動，同理當位于下方的一組線圈出現故障需要進行更換以及維護時，通過限位組件將位于上方的一組頂撐板進行限定，進而避免下方的線圈更換過程造成上方的線圈出現松動，相較于現有技術，能夠便利的對兩組線圈進行頂撐固定，同時當某一組線圈需要更換維護時，能夠針對該組線圈進行便利的拆卸，且拆卸過程不影響另一組線圈的固定狀態。

技術特征：

1.一種電感膠殼固定裝置，其特征在于，包括設備框架、頂撐板、驅動組件、調節組件以及限位組件，

2.根據權利要求1所述的一種電感膠殼固定裝置，其特征在于，所述驅動組件包括轉筒、齒板、弧形板以及斜撐桿，

3.根據權利要求2所述的一種電感膠殼固定裝置，其特征在于，所述調節輪直徑小于所述轉筒的內徑。

4.根據權利要求2所述的一種電感膠殼固定裝置，其特征在于，所述設備框架內部側壁上固定設置有第一導軌，兩組所述頂撐板側壁均固定設置有第一滑桿，兩組所述第一滑桿遠離對應所述頂撐板的一端與所述底導軌滑動配合。

5.根據權利要求2所述的一種電感膠殼固定裝置，其特征在于，所述轉筒側壁上還固定設置有手輪。

6.根據權利要求2所述的一種電感膠殼固定裝置，其特征在于，所述設備框架側壁上開設有豎向分布的槽口，所述調節桿遠離所述調節輪的一端自所述槽口貫穿所述設備框架。

7.根據權利要求2所述的一種電感膠殼固定裝置，其特征在于，所述轉筒外壁上還設置有彈性支撐組件，所述彈性支撐組件用于對所述齒板提供彈性支撐，使得在所述齒板轉動并脫離所述調節輪后，所述齒板在所述彈性支撐組件的彈性支撐作用下向所述轉筒內側移動。

8.根據權利要求7所述的一種電感膠殼固定裝置，其特征在于，所述彈性支撐組件包括第二彈性件以及l(fā)型支撐板，

9.根據權利要求2所述的一種電感膠殼固定裝置，其特征在于，所述設備框架內部側壁上固定設置有支撐橫板，所述支撐橫板底部固定設置有第二導軌以及限位齒條，所述弧形板遠離所述轉筒的一側固定設置有第二滑桿，所述第二滑桿遠離所述弧形板的一端與所述第二導軌滑動配合，

10.根據權利要求9所述的一種電感膠殼固定裝置，其特征在于，所述支撐橫板底部固定設置有支撐豎板，所述支撐豎板一側通過第一彈性件與所述第二滑桿相連，所述第一彈性件用于對所述第二滑桿提供彈性拉力。

技術總結
本發明提供了一種電感膠殼固定裝置，屬于電感器安裝技術領域，包括設備框架、頂撐板、驅動組件、調節組件以及限位組件，所述頂撐板設有兩組，兩組所述頂撐板活動設置在所述設備框架內側并呈上下分布，所述驅動組件安裝在所述設備框架側壁上，所述調節組件設置在所述驅動組件內部，用于對所述驅動組件的驅動狀態進行調節，使得所述驅動組件處于第一驅動狀態以及第二驅動狀態。本發明實施例相較于現有技術，能夠便利的對兩組線圈進行頂撐固定，同時當某一組線圈需要更換維護時，能夠針對該組線圈進行便利的拆卸，且拆卸過程不影響另一組線圈的固定狀態。

技術研發人員：戴高潮,廖文磊
受保護的技術使用者：廣東德鴻感應微電子有限公司
技術研發日：
技術公布日：2025/4/28
