本技術涉及低壓電力電纜，具體為一種抗干擾阻燃低壓電力電纜。

背景技術：

1、低壓電力電纜是一種用于輸送低電壓電能的電纜，主要用于各種場所的電力分配系統，低壓電力電纜是指額定電壓在1kv及以下的電力電纜，通常由導體、絕緣層、填充層、護套和其他附件組成，能夠承受一定的電流負荷，不會過熱或短路，保證了電力傳輸的安全性；絕緣層的存在可以有效隔離導體和外界環境，防止電流泄露和觸電事故的發生；護套能夠保護電纜免受物理損傷，提高了電纜的使用壽命和可靠性。

2、例如公告號cn212084729u的中國授權專利《一種低壓電力電纜》，包括纜芯和包覆在纜芯外的外被層，外被層外設置有防護結構，防護結構包括內防護層、外防護層、抗拉固定網，內防護層包覆設置在外被層外側壁上，外防護層包覆設置在內防護層外側壁上，抗拉固定網設置在內防護層上且外防護層連接。

3、上述現有技術雖然具有一定的抗拉性能，但是在實際使用中，電纜常受到電磁輻射、靜電干擾、電力干擾、磁性干擾、機械干擾等多種干擾源的影響，可能導致電纜信號失真或丟失，對系統性能產生嚴重影響，甚至可能引發安全事故，因此不滿足現有的需求，對此我們提出了一種抗干擾阻燃低壓電力電纜。

技術實現思路

1、本實用新型的目的在于提供一種抗干擾阻燃低壓電力電纜，以解決上述背景技術中提出的低壓電力電纜在使用時易受到干擾導致信號傳輸失常的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種抗干擾阻燃低壓電力電纜，包括纜芯，所述纜芯的中心位置處設置有中心線芯，所述中心線芯的外部設有四個呈環形分布的扇形線芯，所述纜芯的外部包裹有復合抗干擾層，所述復合抗干擾層由導電層、隔離層、編織層和外屏蔽層組成，所述復合抗干擾層的外部包裹有復合阻燃層，所述復合阻燃層由基礎層、屏障層和隔熱層組成。

3、優選的，所述中心線芯和扇形線芯包括導體，且導體由多股圓鋁線緊壓絞合而成，所述導體的外部包裹有內絕緣層，且內絕緣層與導體擠壓成型，所述內絕緣層的外壁纏卷有內屏蔽層。

4、優選的，相鄰所述扇形線芯的縫隙處設置有加強芯，所述中心線芯、扇形線芯和加強芯的縫隙處填充有填充層。

5、優選的，所述導電層包裹在纜芯的周圍，所述隔離層位于導電層的外部，且隔離層與導電層擠壓成型，所述編織層位于隔離層的外部，且編織層與隔離層嵌入固定，所述外屏蔽層位于編織層的外部，且外屏蔽層與編織層粘連固定。

6、優選的，所述基礎層擠壓固定在所述復合抗干擾層的外部，所述屏障層包裹在基礎層的外部，所述隔熱層呈螺旋纏卷在屏障層的外部。

7、優選的，所述復合阻燃層的外壁設置有外護套，且外護套與復合阻燃層擠壓成型。

8、與現有技術相比，本實用新型的有益效果是：

9、1、本實用新型通過設有復合抗干擾層，能夠顯著抑制電磁干擾和減少信號衰減，提高電纜中信號的傳輸質量，使用高質量的絕緣材料和屏蔽材料能夠增強電纜的結構強度和防護能力，提高電纜的耐用性，通過減少電磁干擾和信號衰減，復合抗干擾層能夠降低設備在傳輸過程中的能耗，提高能源利用效率。

10、2、本實用新型通過設有復合阻燃層，阻燃層能夠有效地保護電纜內部結構免受火災侵害，從而延長電纜的使用壽命，使用復合阻燃層的電纜能夠在火災發生時保持線路的穩定性，減少因火災引起的線路故障，提高線路的可靠性，而且復合阻燃層中使用的低煙無鹵材料在燃燒時釋放的煙霧和有害氣體較少，有利于環境保護。同時，由于阻燃層能夠阻止火焰蔓延，減少火災對電纜的損害。

技術特征：

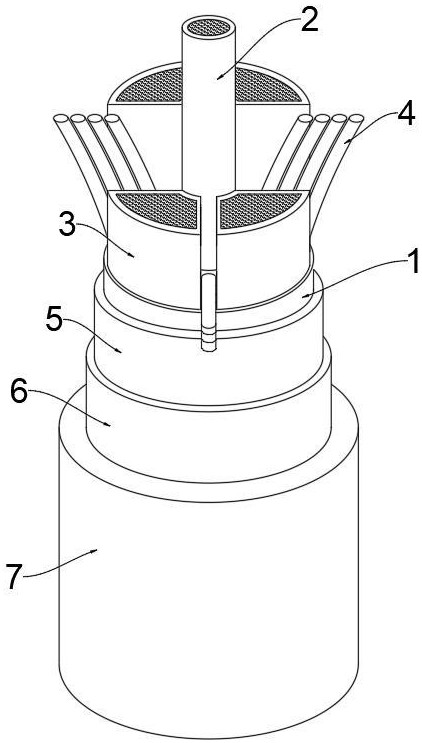

1.一種抗干擾阻燃低壓電力電纜，包括纜芯（1），其特征在于：所述纜芯（1）的中心位置處設置有中心線芯（2），所述中心線芯（2）的外部設有四個呈環形分布的扇形線芯（3），所述纜芯（1）的外部包裹有復合抗干擾層（5），所述復合抗干擾層（5）由導電層（51）、隔離層（52）、編織層（53）和外屏蔽層（54）組成，所述復合抗干擾層（5）的外部包裹有復合阻燃層（6），所述復合阻燃層（6）由基礎層（61）、屏障層（62）和隔熱層（63）組成。

2.根據權利要求1所述的一種抗干擾阻燃低壓電力電纜，其特征在于：所述中心線芯（2）和扇形線芯（3）包括導體（31），且導體（31）由多股圓鋁線緊壓絞合而成，所述導體（31）的外部包裹有內絕緣層（32），且內絕緣層（32）與導體（31）擠壓成型，所述內絕緣層（32）的外壁纏卷有內屏蔽層（33）。

3.根據權利要求1所述的一種抗干擾阻燃低壓電力電纜，其特征在于：相鄰所述扇形線芯（3）的縫隙處設置有加強芯（4），所述中心線芯（2）、扇形線芯和加強芯（4）的縫隙處填充有填充層（8）。

4.根據權利要求1所述的一種抗干擾阻燃低壓電力電纜，其特征在于：所述導電層（51）包裹在纜芯（1）的周圍，所述隔離層（52）位于導電層（51）的外部，且隔離層（52）與導電層（51）擠壓成型，所述編織層（53）位于隔離層（52）的外部，且編織層（53）與隔離層（52）嵌入固定，所述外屏蔽層（54）位于編織層（53）的外部，且外屏蔽層（54）與編織層（53）粘連固定。

5.根據權利要求1所述的一種抗干擾阻燃低壓電力電纜，其特征在于：所述基礎層（61）擠壓固定在所述復合抗干擾層（5）的外部，所述屏障層（62）包裹在基礎層（61）的外部，所述隔熱層（63）呈螺旋纏卷在屏障層（62）的外部。

6.根據權利要求1所述的一種抗干擾阻燃低壓電力電纜，其特征在于：所述復合阻燃層（6）的外壁設置有外護套（7），且外護套（7）與復合阻燃層（6）擠壓成型。

技術總結
本技術公開了一種抗干擾阻燃低壓電力電纜，包括纜芯，所述纜芯的中心位置處設置有中心線芯，所述中心線芯的外部設有四個呈環形分布的扇形線芯，所述纜芯的外部包裹有復合抗干擾層，所述復合抗干擾層由導電層、隔離層、編織層和外屏蔽層組成，所述復合抗干擾層的外部包裹有復合阻燃層，所述復合阻燃層由基礎層、屏障層和隔熱層組成，解決了低壓電力電纜在使用時易受到干擾導致信號傳輸失常的問題。

技術研發人員：吳忠偉,周鵬,駱志平,陳東
受保護的技術使用者：無錫市登峰電纜有限公司
技術研發日：20240628
技術公布日：2025/4/28
