本技術涉及電壓互感器及電氣設備的保護，特別涉及一種采用絕緣流體的電容式電壓互感器。

背景技術：

1、電容式電壓互感器在高壓、超高壓、特高壓的35～1000kv電力系統中廣泛用于電能計量、電壓測量及載波通信，為微機控制及繼電保護裝置提供模擬電壓信號等。

2、電容式電壓互感器由電容分壓器和電磁單元兩部分組成。電容分壓器由上蓋、下蓋、心子部分、具有溫度及壓力調節的膨脹器及外絕緣套管組成，電容分壓器由若干個電容器單元組成，電容器單元內部充滿帶有微正壓的絕緣油，絕緣油大多采用苯基二甲苯基乙烷(pxe)、苯基乙苯基乙烷(pepe)、芐基甲苯等。電磁單元由中間變壓器、補償電抗器及保護器件、抑制鐵磁諧振的阻尼系統等部件組成，其內部一般采用25#、45#變壓器油充當絕緣介質。

3、目前，電容分壓器與電磁單元連接部分采用蓋板及密封墊圈隔開，并采用中壓、低壓套管進行電氣隔離及絕緣保護。此種措施對兩個相隔離部件既要滿足隔斷又要滿足絕緣，生產操作較為復雜，對密封部位及密封墊圈的要求比較嚴格，存在滲漏油的風險，滲漏油容易導致電容式電壓互感器絕緣受損，若滲漏油故障發生在產品運行時甚至會波及到與之相連的電力系統，導致系統受損甚至出現系統故障，威脅電力安全。

技術實現思路

1、本實用新型的目的在于提供一種電容式電壓互感器，包括電磁單元和電容分壓器，所述電磁單元和電容分壓器的絕緣通道互通，以解決中壓、低壓套管滲漏的風險，有利于加工制造企業減少設備投入，優化產線布局，減少工藝處理流程，便于生產制造廠家工藝布局及降低投入成本。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種電容式電壓互感器，包括電磁單元和電容分壓器，電壓互感器內部包含一種絕緣流體；

4、進一步地，所述電磁單元包括絕緣箱、中間變壓器、補償電抗器、阻尼系統和保護器件；

5、進一步地，所述絕緣箱一側的側壁上設置有二次出線盒，二次出線盒上設置有低壓接線板；

6、進一步地，所述電容分壓器設置在絕緣箱上，電容分壓器內部設置有絕緣通道，電磁單元和電容分壓器的通道互通；

7、進一步地，所述電容分壓器包括底部支撐件，底部支撐件設置在絕緣箱上端，絕緣通道設置在底部支撐件中間；

8、進一步地，所述底部支撐件上固定有擋板，底部支撐件上端設置有套管，套管內部設置有心子，心子固定在擋板上；

9、進一步地，所述心子上端設置有頂蓋，頂蓋上端固定有膨脹器保護裝置，膨脹器保護裝置上端設置有一次端子板，膨脹器保護裝置內部有膨脹器；

10、進一步地，所述底部支撐件為非金屬材質；

11、進一步地，所述擋板為非金屬材質；

12、進一步地，所述底部支撐件設置有穿線孔；

13、進一步地，所述心子含有中壓連接線和低壓連接線；

14、進一步地，所述心子的中壓連接線通過底部支撐件的穿線孔與電磁單元的中間變壓器的一次進行連接；

15、進一步地，所述心子的低壓連接線通過底部支撐件的穿線孔與電磁單元的二次出線盒的低壓接線板進行連接；

16、進一步地，所述膨脹器外側設置有刻度標識；

17、進一步地，所述膨脹器保護裝置上設置有視察窗；

18、進一步地，所述膨脹器上端設置有用于加壓及泄壓的注入口；

19、進一步地，通過旋松注入口卸除膨脹器的壓力，排出膨脹器中絕緣流體。

20、進一步地，所述絕緣流體為絕緣液體或絕緣氣體。

21、與現有技術相比，本實用新型具有以下有益的技術效果：

22、本實用新型的電容式電壓互感器與傳統的電容式電壓互感器相比，摒棄了目前電容式電壓互感器的電容分壓器和電磁單元隔離的設計理念，將電容分壓器與電磁單元的絕緣通道互通，使電容分壓器和電磁單元采用同一種絕緣流體，能夠減少電容式電壓互感器的絕緣流體種類，有利于加工制造企業減少設備投入，優化產線布局，減少工藝處理流程等效果，杜絕中壓、低壓套管滲漏的風險。

23、進一步地，本實用新型的電容式電壓互感器與傳統的電容式電壓互感器相比，減少了電容分壓器的金屬底蓋、中壓套管、低壓套管及相應的密封墊圈，分壓電容器底部采用非金屬支撐件，非金屬支撐件含非金屬擋板，不會出現放電擊穿現象，只需要將中壓、低壓適當隔開滿足電位差即可，不僅減輕了設備的重量，還降低了制造成本，提高了設備的密封性和絕緣性能；而現有技術中電磁單元和電容分壓器采用兩種不同的絕緣油，因為金屬蓋板與油箱安裝后電位較低(為零)，需要使用金屬蓋板和密封墊圈進行隔離，采用中壓及低壓套管的傘裙進行電氣導通和絕緣補償，使中、低壓連接線通過時不出現放電擊穿現象。

24、進一步地，本實用新型的電容式電壓互感器與傳統的電容式電壓互感器相比，通過膨脹器給電容式電壓互感器施加一定的內部壓力，可以在溫度變化時自動調整絕緣流體的體積，實現溫度補償，確保電容式電壓互感器在各種溫度條件下都能保持高精度和穩定性，從而延長電容式電壓互感器的使用壽命。

25、進一步地，本實用新型的電容式電壓互感器與傳統的電容式電壓互感器相比，通過設置視察窗，能夠清晰顯示絕緣流體刻度，使得運維人員能夠直接觀察到膨脹器的刻度變化，無需拆解設備或采用其他復雜的檢測手段，有效提高了絕緣流體刻度觀察的準確性，有助于預防因絕緣流體刻度異常導致的設備故障，增強設備的安全運行能力。

技術特征：

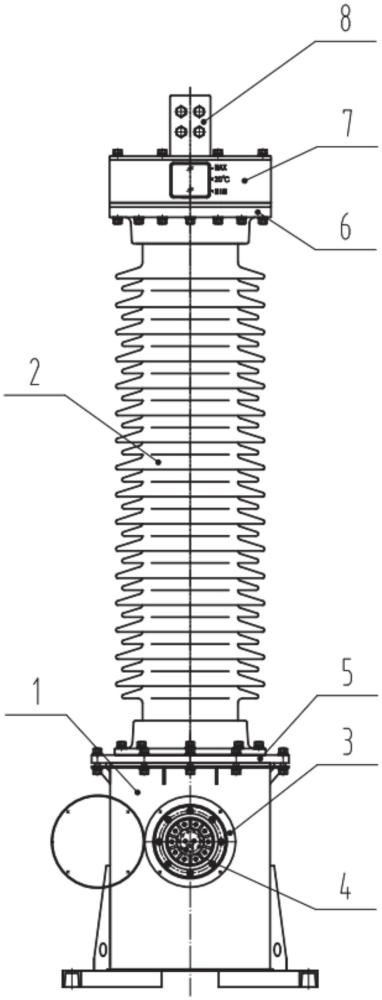

1.一種電容式電壓互感器，其特征在于，包括電磁單元(1)和電容分壓器(2)；

2.根據權利要求1所述的一種電容式電壓互感器，其特征在于，所述電容分壓器(2)包括底部支撐件(5)，底部支撐件(5)設置在絕緣箱(9)上端，絕緣通道設置在底部支撐件(5)中間。

3.根據權利要求2所述的一種電容式電壓互感器，其特征在于，所述底部支撐件(5)上固定有擋板(15)，底部支撐件(5)上端設置有套管(11)，套管(11)內部設置有心子(12)，心子(12)固定在擋板(15)上，心子(12)上端設置有頂蓋(6)，頂蓋(6)上端固定有膨脹器保護裝置(7)，膨脹器保護裝置(7)上端設置有一次端子板(8)，膨脹器保護裝置(7)內部有膨脹器(13)。

4.根據權利要求3所述的一種電容式電壓互感器，其特征在于，所述底部支撐件(5)為非金屬材質，所述擋板(15)為非金屬材質。

5.根據權利要求3所述的一種電容式電壓互感器，其特征在于，所述膨脹器(13)外側設置有刻度標識。

6.根據權利要求3所述的一種電容式電壓互感器，其特征在于，所述膨脹器保護裝置(7)上設置有視察窗。

7.根據權利要求3所述的一種電容式電壓互感器，其特征在于，所述底部支撐件(5)設置有穿線孔，所述心子(12)含有中壓連接線和低壓連接線。

8.根據權利要求7所述的一種電容式電壓互感器，其特征在于，所述心子(12)的中壓連接線通過底部支撐件(5)的穿線孔與電磁單元(1)的中間變壓器的一次進行連接，心子(12)的低壓連接線通過底部支撐件(5)的穿線孔與電磁單元(1)的二次出線盒(3)的低壓接線板(4)進行連接。

9.根據權利要求3所述的一種電容式電壓互感器，其特征在于，所述膨脹器(13)上端設置有用于加壓及泄壓的注入口(14)。

10.根據權利要求1所述的一種電容式電壓互感器，其特征在于，所述絕緣流體(10)為絕緣液體或絕緣氣體。

技術總結
本技術涉及一種電容式電壓互感器，所述電容式電壓互感器包含電磁單元和電容分壓器兩部分。電容式電壓互感器內部采用同一種絕緣流體，并有一定的壓力，與傳統的電容式電壓互感器相比，減少了電容分壓器的金屬底蓋、中壓套管、低壓套管及相應的密封墊圈，杜絕中壓、低壓套管滲漏的風險，將電容分壓器與電磁單元的絕緣通道互通，使兩者共用一種絕緣流體，并通過膨脹器給電容式電壓互感器施加一定的內部壓力，用于溫度補償使用，可有效防止中壓、低壓套管滲漏，減少損失，減輕人員傷亡事故，及其有利于將其推廣使用。

技術研發人員：楊碩亮,趙瑩,楊曉靜
受保護的技術使用者：西安西電電力電容器有限責任公司
技術研發日：20240628
技術公布日：2025/4/28
