本技術涉及插座相關，尤其是指一種英式防水插座。

背景技術：

1、插座，又稱電源插座、開關插座。插座是指有一個或一個以上電路接線可插入的座，通過它可插入各種接線。這樣便于與其他電路接通。通過線路與銅件之間的連接與斷開，來達到最終達到該部分電路的接通與斷開。

2、目前插座的使用非常的廣泛，也避免不了在潮濕環境下的使用，比如浴室、廚房、洗車區等，這些地方都有濺到水花的可能，尤其是在插座與插頭相插接的使用狀態下，插座內進水很容易出現漏電等情況，存在一定的安全隱患。

技術實現思路

1、本實用新型是為了克服現有技術中插座在使用過程中易進水的不足，提供了一種在插座使用過程中降低進水風險的英式防水插座。

2、為了實現上述目的，本實用新型采用以下技術方案：

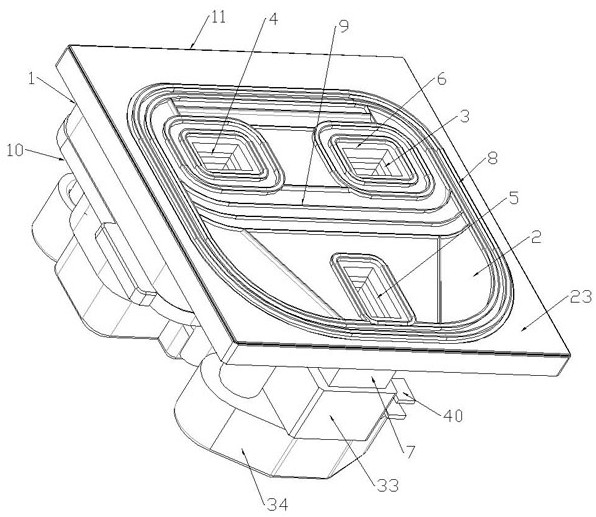

3、一種英式防水插座，它包括插座本體，所述插座本體包括底座和蓋體，所述蓋體上分別設有火線插孔、零線插孔和地線插孔，所述蓋體的一側固定有硅膠片一，所述硅膠片一上設有三個分別與火線插孔、零線插孔和地線插孔一一相對應的通孔，所述通孔的邊緣和硅膠片一的邊緣均突出設置有環形結構的密封硅膠條，所述密封硅膠條與硅膠片一固定連接且形成一體，所述蓋體相對應的另一側固定有與地線插孔相連通的管體且與底座構成密封腔一，所述火線插孔和零線插孔均與密封腔一相對應，所述管體位于密封腔一外且與底座相銜接。

4、所述插座本體包括底座和蓋體，所述蓋體上分別設有火線插孔、零線插孔和地線插孔，所述蓋體的一側固定有硅膠片一，所述硅膠片一上設有三個分別與火線插孔、零線插孔和地線插孔一一相對應的通孔，所述通孔的邊緣和硅膠片一的邊緣均突出設置有環形結構的密封硅膠條，所述密封硅膠條與硅膠片一固定連接且形成一體，所述蓋體相對應的另一側固定有與地線插孔相連通的管體且與底座構成密封腔一，所述火線插孔和零線插孔均與密封腔一相對應，所述管體位于密封腔一外且與底座相銜接。硅膠片一突出設置的密封硅膠條，有助于插頭插入插座本體上的插孔內后，密封硅膠條受到擠壓以密封插頭與插座本體之間的間隙，防止水從表面滲透到插座本體內部，達到了利于在插座使用過程中降低進水風險的目的，提高使用安全性；由于地線插接區域不需要防水，與地線插孔相連通的管體位于密封腔一外，使得地線插接區域分別與火線插接區域和零線插接區域相互隔離，利于保證火線插接區域和零線插接區域的防水效果。

5、作為優選，所述通孔位于密封硅膠條所包圍的范圍內，所述硅膠片一邊緣的密封硅膠條的數量為兩條或兩條以上，兩條或兩條以上的密封硅膠條由通孔向蓋體外邊緣方向均勻分布。這樣設計使得插頭與插孔插接進行插接時，通過多層設計的密封硅膠條的防護作用，進一步提高了插座使用時的防水效果。

6、作為優選，所述火線插孔和零線插孔所對應通孔邊緣的密封硅膠條數量為兩條或兩條以上，兩條或兩條以上的密封硅膠條由通孔向蓋體外邊緣方向均勻分布。在硅膠片一邊緣的密封硅膠條進行多層設計的基礎上，火線插孔和零線插孔上再次通過多層設計，更進一步地提高了插座使用時火線插孔和零線插孔的防水效果。

7、作為優選，所述硅膠片一上固定有若干條擋條，所述地線插孔在若干條擋條的作用下分別與火線插孔和零線插孔相互隔離，所述擋條的端部與相應的密封硅膠條相固定銜接。由于地線插接區域不需要防水，故擋條使得地線插接區域分別與火線插接區域和零線插接區域相互密封隔離，進一步提高了火線插接區域和零線插接區域的防水效果。

8、作為優選，所述底座上設有三個分別與火線插孔、零線插孔和地線插孔一一相對應的電插口，所述地線插孔通過管體與相應的電插口相連通，所述密封腔一內設有兩塊分別與火線插孔和零線插孔一一相對應的安全門，所述安全門與底座彈性滑動連接，兩塊安全門呈180度旋轉對稱，所述安全門包括滑塊、擋板一和擋板二，所述擋板一和擋板二分別與滑塊的兩端固定連接而構成u形結構，其中一塊滑塊一端上的擋板一位于另一塊滑塊上擋板二的頂部且完全覆蓋與火線插孔相對應的電插口，且該滑塊另一端上的擋板二位于另一塊滑塊上擋板一的底部且完全覆蓋與零線插孔相對應的電插口。這樣設計使得火線插孔和零線插孔上均覆蓋有擋板一和擋板二兩層結構，當用單針插入其中任意一個插孔內時，即使擋板一被推開，有擋板二的保護，單針也無法插入到相應的電插口內，故該結構只有在火線插孔和零線插孔同時被針腳插入才能完全被打開，相對于傳統的結構，利于進一步提高安全性能。

9、作為優選，所述擋板一的一端與滑塊的一側固定連接，所述擋板一的另一端頂部設有導向斜面，其中一塊擋板一的另一端底部設有與另一塊擋板一上的擋板二相匹配的限位槽，所述滑塊相對應的另一側設有彈簧，所述滑塊通過彈簧與底座的側壁彈性連接。初始狀態下，安全門在彈簧的作用下完全覆蓋火線插孔和零線插孔；當插頭上的針腳插入相應插孔內時，針腳通過向下作用于導向斜面便于克服彈簧的作用力推開相應的安全門并隨即導入相應的電插口內，操作簡單方便；限位槽對擋板二在彈簧作用下覆蓋相應電插口時起到限位作用。

10、作為優選，所述蓋體包括上蓋和面板，所述面板的一側設有與硅膠片一相匹配的凹槽一，所述火線插孔、零線插孔和地線插孔均位于凹槽一內，所述硅膠片一嵌裝于凹槽一內且與凹槽一固定連接，所述面板相對應的另一側與上蓋卡扣連接，所述上蓋的一側設有凹槽二，所述凹槽二內設有分別與火線插孔、零線插孔和地線插孔一一相對應的銜接孔一，所述火線插孔和零線插孔所對應的銜接孔一邊緣向密封腔一內部延伸有擋邊，所述凹槽二內設有硅膠片二，所述硅膠片二限位于面板和上蓋之間且與凹槽二可拆卸連接，所述硅膠片二上設有三個分別與火線插孔、零線插孔和地線插孔一一相對應連通的銜接孔二，所述硅膠片二的邊緣圍設有擋圈，所述擋圈突出設置于硅膠片二上且與硅膠片二形成一體，其中火線插孔和零線插孔所對應的銜接孔二邊緣向密封腔一內部延伸有裙邊，所述裙邊的一端與硅膠片二固定連接且形成一體，所述裙邊的另一端與相應擋板一上的導向斜面相互貼合，所述裙邊與相應的銜接孔一相匹配后位于銜接孔一內且與擋邊相貼合，所述地線插孔所對應的銜接孔二邊緣向管體內部延伸有與管體相匹配的凸邊，所述火線插孔和零線插孔所對應的銜接孔二的口徑分別小于火線插孔和零線插孔的口徑，所述上蓋相對應的另一側設有防水圈一，所述上蓋通過防水圈一與底座密封連接。硅膠片二通過裙邊插入到相應的銜接孔一內，同時通過凸邊插入到管體內，使得硅膠片二嵌入凹槽二內，最后通過面板與上蓋的卡扣連接使得硅膠片二得到定位，結構簡單，便于安裝拆卸；硅膠片二上火線插孔和零線插孔所對應的銜接孔二的口徑分別小于火線插孔和零線插孔的口徑，使得銜接孔二能與插頭上的針腳過盈配合，從而在硅膠片一的基礎上得到了再次防水的目的，擋圈利于防止水從插座本體的側面進來，進一步綜合提高了插座使用時的防水效果；裙邊的端部與相應擋板一上的導向斜面相互貼合，使得插座在不使用狀態下，防止水從插孔處漏進來。

11、作為優選，所述底座包括座體和底蓋，所述座體的一側與蓋體可拆卸連接，所述座體相對應的另一側與底蓋密封可拆卸連接且構成密封腔二，所述電插口位于密封腔二的一側且位于座體上，所述密封腔二內分別設有均一體成型的火線金屬件、零線金屬件和地線金屬件，所述火線金屬件、零線金屬件和地線金屬件均與座體可拆卸連接，所述火線金屬件的一端、零線金屬件的一端和地線金屬件的一端上均設有插接槽，所述火線金屬件的另一端、零線金屬件的另一端和地線金屬件的另一端上均為接線端，所述插接槽位于相應的電插口內，所述火線金屬件和零線金屬件上的接線端均位于密封腔二內，所述密封腔二的另一側設有分別與火線金屬件、零線金屬件和地線金屬件上的接線端一一相連通的接線口，所述地線金屬件的接線端貫穿接線口后位于密封腔二外，所述火線金屬件和零線金屬件所對應的接線口內均可拆卸連接有硅膠壓塊。插接槽便于與相應插頭上的針腳進行插拔連接；接線端便于與電源線進行接線，地線金屬件的接線端位于密封腔二外便于與地線進行焊接；一體成型的火線金屬件、零線金屬件和地線金屬件的結構設計，利于減小產品體積，強度較好，利于保證插頭插入后的可靠穩定性，同時利于降低電阻和溫升；硅膠壓塊通過硅膠硬擠方式使得接線口接線時得到較好的防水密封效果。

12、本實用新型的有益效果是：防止水滲透到插座本體內部，達到了利于在插座使用過程中降低進水風險的目的，提高使用安全性；地線插接區域分別與火線插接區域和零線插接區域相互隔離，利于保證火線插接區域和零線插接區域的防水效果；安全門的結構設計只有在火線插孔和零線插孔同時被針腳插入才能完全被打開，相對于傳統的結構，利于進一步提高安全性能；體成型的火線金屬件、零線金屬件和地線金屬件的結構設計，利于減小產品體積，強度較好，利于保證插頭插入后的可靠穩定性，同時利于降低電阻和溫升。
