本技術涉及制冷劑泵，尤其涉及一種制冷劑泵殼體內接線端子和密封接線柱的密封裝置以及一種包括該密封裝置的制冷劑泵。

背景技術：

1、現有技術中，全封閉式制冷劑泵的設計是讓電機和泵體封閉在殼體內，電機和外部電源通過密封接線柱連接，電機和密封接線柱通過接線端子連接。在制冷劑泵運行過程中，制冷劑會浸沒接線端子和密封接線柱，存在一定的安全隱患。

技術實現思路

1、鑒于現有技術的上述缺陷，本實用新型要解決的技術問題是提供一種制冷劑泵殼體內接線端子和密封接線柱的密封裝置，能夠使制冷劑泵殼體內的接線端子和密封接線柱隔絕制冷劑。

2、為了解決上述技術問題，本實用新型采用如下技術方案：

3、本實用新型提供一種制冷劑泵殼體內接線端子和密封接線柱的密封裝置，密封接線柱具有與制冷劑泵的殼體上的安裝孔密封連接的接線座和設于接線座上并至少部分位于殼體內部的金屬桿，接線端子在殼體內部與金屬桿相連接，密封裝置包括設于殼體內部的插頭，插頭的一端與接線座相固定并將接線座密封，插頭的另一端設有密封腔室，插頭的內部設有供金屬桿穿過并通向密封腔室內的穿孔，密封腔室容納接線端子并設有供接線端子的引出線伸出密封腔室外的引出孔，引出孔與引出線之間密封配合。

4、優選地，還包括密封圈，密封圈被壓緊于插頭與接線座之間并將接線座密封。

5、優選地，接線座包括依次連接并圍構成凹腔的座體部、錐形部和邊緣部，座體部形成凹腔的封閉端部并設有金屬桿，錐形部相對座體部朝徑向外側傾斜延伸并與殼體上的安裝孔密封連接，邊緣部形成凹腔的開口并位于殼體內部；密封圈具有與錐形部的內周面貼合相接的密封斜面和與邊緣部插接配合的密封槽。

6、優選地，插頭具有覆蓋凹腔的開口的盤體和從盤體靠近凹腔的一側面的中部延伸出的插設于凹腔內的柱體，密封圈的內周面與柱體的外周面貼合相接，密封圈的一端面與盤體貼合相接，且另一端面上形成有密封斜面和密封槽。

7、優選地，還包括卡箍，卡箍設于殼體內部并將插頭與接線座固定。

8、優選地，卡箍呈環形并在接線座的外周側與殼體相連接。

9、優選地，插頭與卡箍插接配合，插頭與卡箍之間通過卡接結構相卡接。

10、優選地，插頭遠離接線座的一端設有盒體和蓋板，蓋板與盒體可拆卸地相連接并密封配合，由蓋板與盒體共同構成密封腔室和引出孔。

11、優選地，盒體上設有第一凹槽，蓋板上設有第二凹槽，第二凹槽與第一凹槽相對接構成引出孔。

12、本實用新型還提供一種制冷劑泵，包括如上所述的制冷劑泵殼體內接線端子和密封接線柱的密封裝置。

13、與現有技術相比，本實用新型具有顯著的進步：

14、本實用新型的密封裝置通過插頭與密封接線柱的接線座密封配合、在插頭中設置密封腔室容納接線端子和設置穿孔供密封接線柱的金屬桿穿出至密封腔室而與接線端子連接，實現了置于制冷劑泵的殼體內的接線端子和密封接線柱的密封，使得原本在殼體內裸露的接線端子和密封接線柱隔絕殼體內的制冷劑，有效解決了因制冷劑浸沒接線端子和密封接線柱導致整機絕緣電阻大幅下降的問題。

技術特征：

1.一種制冷劑泵殼體內接線端子和密封接線柱的密封裝置，所述密封接線柱(2)具有與制冷劑泵的殼體(1)上的安裝孔(10)密封連接的接線座(21)和設于所述接線座(21)上并至少部分位于所述殼體(1)內部的金屬桿(22)，所述接線端子在所述殼體(1)內部與所述金屬桿(22)相連接，其特征在于，所述密封裝置包括設于所述殼體(1)內部的插頭(3)，所述插頭(3)的一端與所述接線座(21)相固定并將所述接線座(21)密封，所述插頭(3)的另一端設有密封腔室(30)，所述插頭(3)的內部設有供所述金屬桿(22)穿過并通向所述密封腔室(30)內的穿孔(31)，所述密封腔室(30)容納所述接線端子并設有供所述接線端子的引出線伸出所述密封腔室(30)外的引出孔(301)，所述引出孔(301)與所述引出線之間密封配合。

2.根據權利要求1所述的制冷劑泵殼體內接線端子和密封接線柱的密封裝置，其特征在于，還包括密封圈(4)，所述密封圈(4)被壓緊于所述插頭(3)與所述接線座(21)之間并將所述接線座(21)密封。

3.根據權利要求2所述的制冷劑泵殼體內接線端子和密封接線柱的密封裝置，其特征在于，所述接線座(21)包括依次連接并圍構成凹腔(210)的座體部(211)、錐形部(212)和邊緣部(213)，所述座體部(211)形成所述凹腔(210)的封閉端部并設有所述金屬桿(22)，所述錐形部(212)相對所述座體部(211)朝徑向外側傾斜延伸并與所述殼體(1)上的安裝孔(10)密封連接，所述邊緣部(213)形成所述凹腔(210)的開口并位于所述殼體(1)內部；所述密封圈(4)具有與所述錐形部(212)的內周面貼合相接的密封斜面(41)和與所述邊緣部(213)插接配合的密封槽(42)。

4.根據權利要求3所述的制冷劑泵殼體內接線端子和密封接線柱的密封裝置，其特征在于，所述插頭(3)具有覆蓋所述凹腔(210)的開口的盤體(32)和從所述盤體(32)靠近所述凹腔(210)的一側面的中部延伸出的插設于所述凹腔(210)內的柱體(33)，所述密封圈(4)的內周面與所述柱體(33)的外周面貼合相接，所述密封圈(4)的一端面與所述盤體(32)貼合相接，且另一端面上形成有所述密封斜面(41)和所述密封槽(42)。

5.根據權利要求1所述的制冷劑泵殼體內接線端子和密封接線柱的密封裝置，其特征在于，還包括卡箍(5)，所述卡箍(5)設于所述殼體(1)內部并將所述插頭(3)與所述接線座(21)固定。

6.根據權利要求5所述的制冷劑泵殼體內接線端子和密封接線柱的密封裝置，其特征在于，所述卡箍(5)呈環形并在所述接線座(21)的外周側與所述殼體(1)相連接。

7.根據權利要求6所述的制冷劑泵殼體內接線端子和密封接線柱的密封裝置，其特征在于，所述插頭(3)與所述卡箍(5)插接配合，所述插頭(3)與所述卡箍(5)之間通過卡接結構相卡接。

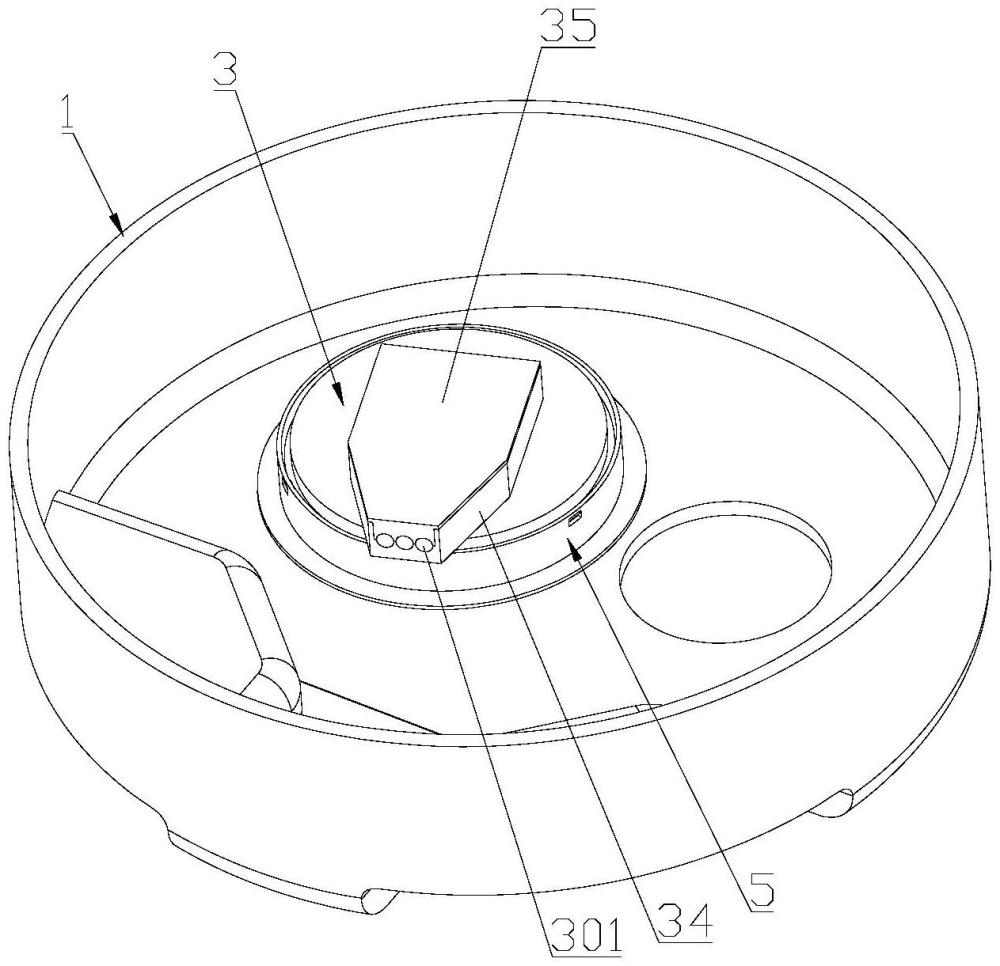

8.根據權利要求1所述的制冷劑泵殼體內接線端子和密封接線柱的密封裝置，其特征在于，所述插頭(3)遠離所述接線座(21)的一端設有盒體(34)和蓋板(35)，所述蓋板(35)與所述盒體(34)可拆卸地相連接并密封配合，由所述蓋板(35)與所述盒體(34)共同構成所述密封腔室(30)和所述引出孔(301)。

9.根據權利要求8所述的制冷劑泵殼體內接線端子和密封接線柱的密封裝置，其特征在于，所述盒體(34)上設有第一凹槽(341)，所述蓋板(35)上設有第二凹槽(351)，所述第二凹槽(351)與所述第一凹槽(341)相對接構成所述引出孔(301)。

10.一種制冷劑泵，其特征在于，包括如權利要求1至9中任意一項所述的制冷劑泵殼體內接線端子和密封接線柱的密封裝置。

技術總結
本技術涉及制冷劑泵技術領域，尤其涉及一種制冷劑泵殼體內接線端子和密封接線柱的密封裝置及包括該密封裝置的制冷劑泵，密封接線柱具有與制冷劑泵的殼體上的安裝孔密封連接的接線座和設于接線座上并至少部分位于殼體內部的金屬桿，接線端子在殼體內部與金屬桿相連接，密封裝置包括設于殼體內部的插頭，插頭的一端與接線座相固定并將接線座密封，插頭的另一端設有密封腔室，插頭的內部設有供金屬桿穿過并通向密封腔室內的穿孔，密封腔室容納接線端子并設有供接線端子的引出線伸出密封腔室外的引出孔，引出孔與引出線之間密封配合。能夠使原本在殼體內裸露的接線端子和密封接線柱隔絕殼體內的制冷劑。

技術研發人員：劉鎏
受保護的技術使用者：上海海立電器有限公司
技術研發日：20240628
技術公布日：2025/4/28
