本技術屬于變壓器制造，具體涉及一種變壓器風機的固定裝置。

背景技術：

1、風冷變壓器外部風機的布置方式通常分為兩種，一種為風機底吹式，另一種為風機側吹式。當風機需要側吹式布置時，需要把風機固定到靠近片式散熱散的兩側面位置。

2、目前常見的固定方式是在變壓器油箱側壁上焊接底板，然后再設計制作風機支架，風機通過螺栓連接到風機支架上，再整體通過螺栓連接到底板上。這種做法的缺點是需焊底板和設計并制作風機支架，操作工作量大，浪費人力和物力，且風機支架容易與變壓器油箱側壁上的其他部件產生干涉，而且后期拆裝比較繁瑣。

技術實現思路

1、為了進一步簡化變壓器風機固定裝置的結構，提高風機工作效率，降低風機固定在片式散熱器運行時的噪音，本實用新型提供一種變壓器風機固定裝置。

2、本實用新型是通過以下技術方案來實現：

3、本實用新型提供一種變壓器風機的固定裝置，包括緊固件、扣板、壓板、減振墊和片式散熱器，片式散熱器一側固定連接在變壓器油箱外壁上，片式散熱器另一側連接風機，扣板扣在片式散熱器一側的相鄰兩個散熱片之間，緊固件一端依次穿過扣板和兩片散熱片的間隙并緊固，緊固件另一端依次穿過壓板、減振墊和風機在片式散熱器另一側緊固，從而將風機固定在片式散熱器一側。

4、進一步，緊固件包括配合的螺桿、螺母、墊圈和彈簧墊圈。

5、進一步，螺桿、螺母、墊圈和彈簧墊圈的規格是m16。

6、進一步，螺桿、螺母、墊圈和彈簧墊圈均為熱浸鍍鋅材料。

7、進一步，扣板設置有一個兩端為半圓弧的長條孔，用于螺桿穿過。

8、進一步，扣板的橫截面為u型，其厚度大于或者等于4mm。

9、進一步，扣板的表面進行鍍鋅處理。

10、進一步，壓板的厚度為大于或者等于8mm。

11、進一步，減振墊的材料為耐油橡膠板，其厚度大于或者等于30mm。

12、進一步，每個風機設置扣板和壓板的數量各為4個。

13、與現有技術相比，本實用新型具有以下有益的技術效果：

14、本實用新型公開了一種變壓器風機的固定裝置，包括緊固件、扣板、壓板、減振墊、風機和片式散熱器，其中緊固件包括配合的螺桿、螺母、墊圈和彈簧墊圈，緊固件規格是m16，保證緊固件有足夠的強度固定風機。緊固件采用熱浸鍍鋅材料，有效防止緊固件長期暴露在空氣中生銹。片式散熱器一側固定連接在變壓器油箱外壁上，片式散熱器另一側固定連接風機，扣板扣到片式散熱器一側的兩個散熱片之間，緊固件一端依次穿過扣板和兩片散熱片的間隙并緊固，緊固件另一端依次穿過壓板、減振墊和風機在片式散熱器另一側并緊固，從而將風機固定在片式散熱器一側。通過此風機固定裝置，使風機安裝方式簡單易操作，節約了成本，提高了風機工作效率。

15、進一步地，扣板設置有一個兩端為半圓弧的長條孔，用于螺桿順利穿過并可以調整位置。

16、進一步地，扣板的橫截面為u型，厚度大于或者等于4mm，在保證扣板不變形的情況下增大受力面積，有效防止散熱片不變形。

17、進一步地，扣板的表面進行鍍鋅處理，防止扣板長期暴露在空氣中生銹。

18、進一步地，壓板的厚度為大于或者等于8mm，使壓板能夠承受水平方向的壓力和豎直方向的剪切力。

19、進一步地，減振墊的材料為耐油橡膠板，其厚度大于或者等于30mm，能夠有效降低風機運行時產生的噪音，確保減振墊受到螺母的擠壓后不變形。

20、進一步地，每個風機設置扣板和壓板的數量各為4個，使風機受力均勻。

技術特征：

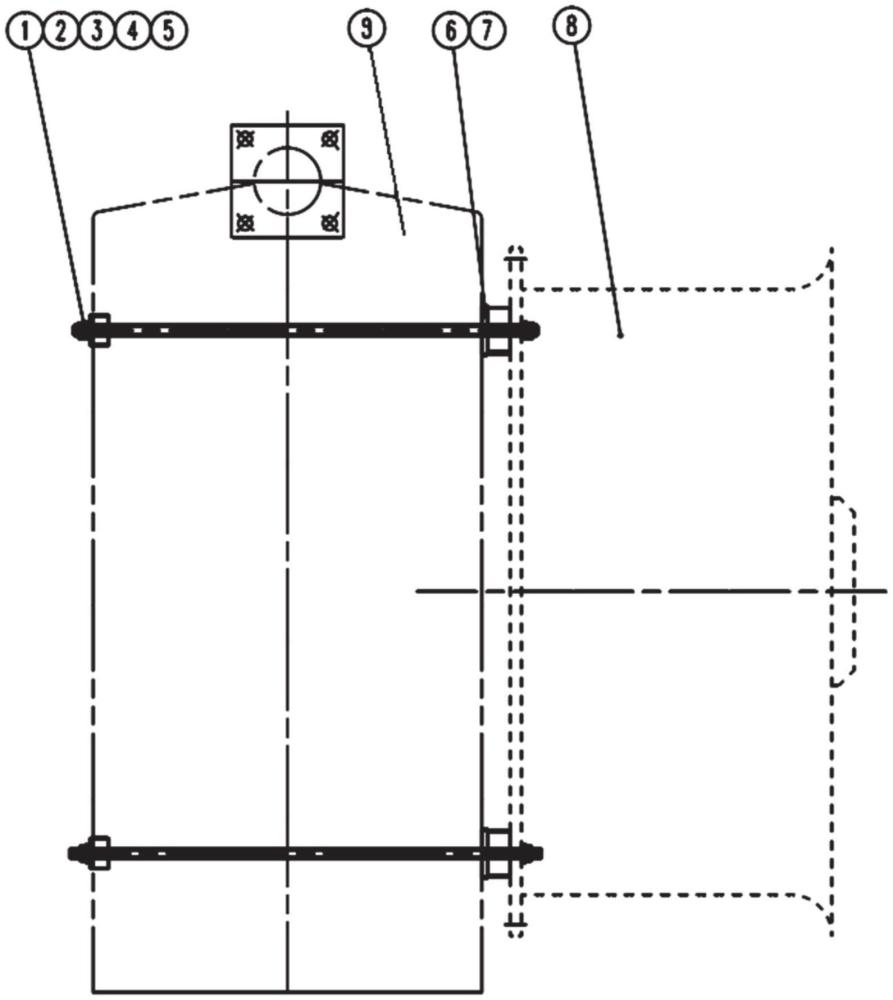

1.一種變壓器風機的固定裝置，其特征在于，包括緊固件、扣板(1)、壓板(6)、減振墊(7)和片式散熱器(9)，片式散熱器(9)一側固定連接在變壓器油箱外壁上，片式散熱器(9)另一側連接風機(8)，扣板(1)扣在片式散熱器(9)一側的相鄰兩個散熱片之間，緊固件一端依次穿過扣板(1)和兩片散熱片的間隙并緊固，緊固件另一端依次穿過壓板(6)、減振墊(7)和風機(8)在片式散熱器另一側緊固，從而將風機(8)固定在片式散熱器(9)一側。

2.根據權利要求1所述的變壓器風機的固定裝置，其特征在于，緊固件包括配合的螺桿(2)、螺母(3)、墊圈(4)和彈簧墊圈(5)。

3.根據權利要求2所述的變壓器風機的固定裝置，其特征在于，螺桿(2)、螺母(3)、墊圈(4)和彈簧墊圈(5)的規格是m16。

4.根據權利要求2所述的變壓器風機的固定裝置，其特征在于，螺桿(2)、螺母(3)、墊圈(4)和彈簧墊圈(5)均為熱浸鍍鋅材料。

5.根據權利要求2所述的變壓器風機的固定裝置，其特征在于，扣板(1)設置有一個兩端為半圓弧的長條孔，用于螺桿(2)穿過。

6.根據權利要求5所述的變壓器風機的固定裝置，其特征在于，扣板(1)的橫截面為u型，其厚度大于或者等于4mm。

7.根據權利要求5所述的變壓器風機的固定裝置，其特征在于，扣板(1)的表面進行鍍鋅處理。

8.根據權利要求1所述的變壓器風機的固定裝置，其特征在于，壓板(6)的厚度為大于或者等于8mm。

9.根據權利要求1所述的變壓器風機的固定裝置，其特征在于，減振墊(7)的材料為耐油橡膠板，其厚度大于或者等于30mm。

10.根據權利要求1所述的變壓器風機的固定裝置，其特征在于，每個風機(8)設置扣板(1)和壓板(6)的數量各為4個。

技術總結
本技術涉及一種變壓器風機的固定裝置，包括緊固件、扣板、壓板、減振墊和片式散熱器，片式散熱器一側固定連接在變壓器油箱外壁上，片式散熱器另一側連接風機，扣板扣在片式散熱器一側的相鄰兩個散熱片之間，緊固件一端依次穿過扣板和兩片散熱片的間隙并緊固，緊固件另一端依次穿過壓板、減振墊和風機在片式散熱器另一側緊固，從而將風機固定在片式散熱器一側。通過該風機的固定裝置，簡化了風機安裝的方式，提高風機工作效率，節約了生產成本；通過增加減震墊，有效降低風機運行時產生的噪音。

技術研發人員：代紅娟,王朋,王富強,焦強,范文菁
受保護的技術使用者：西電濟南變壓器股份有限公司
技術研發日：20240628
技術公布日：2025/4/28
