本技術涉及鍵盤按鍵，尤其涉及一種多引腳觸發靜音按鍵結構。

背景技術：

1、按鍵結構是鍵盤中主要實現輸入的部分，按鍵結構用于安裝鍵帽并連接到鍵盤內部電路板上，通過實現對按鍵結構內的導芯進行按動而觸發不同的信號實現輸入操作。一般來說，按鍵結構中導芯可相對實現滑動，向下滑動時形成信號，復位后被限位避免脫出，由此導芯在上下滑動到限位位置時會產生觸碰而發出聲音，對于需求靜音鍵盤的方式來說，需要對導芯滑動過程中產生的聲音進行消除。

技術實現思路

1、(一)技術問題

2、本實用新型的目的在于提供一種多引腳觸發靜音按鍵結構，解決按鍵結構中導芯滑動過程中消除聲音的問題。

3、(二)技術方案

4、為實現上述目的，本實用新型提供如下技術方案：

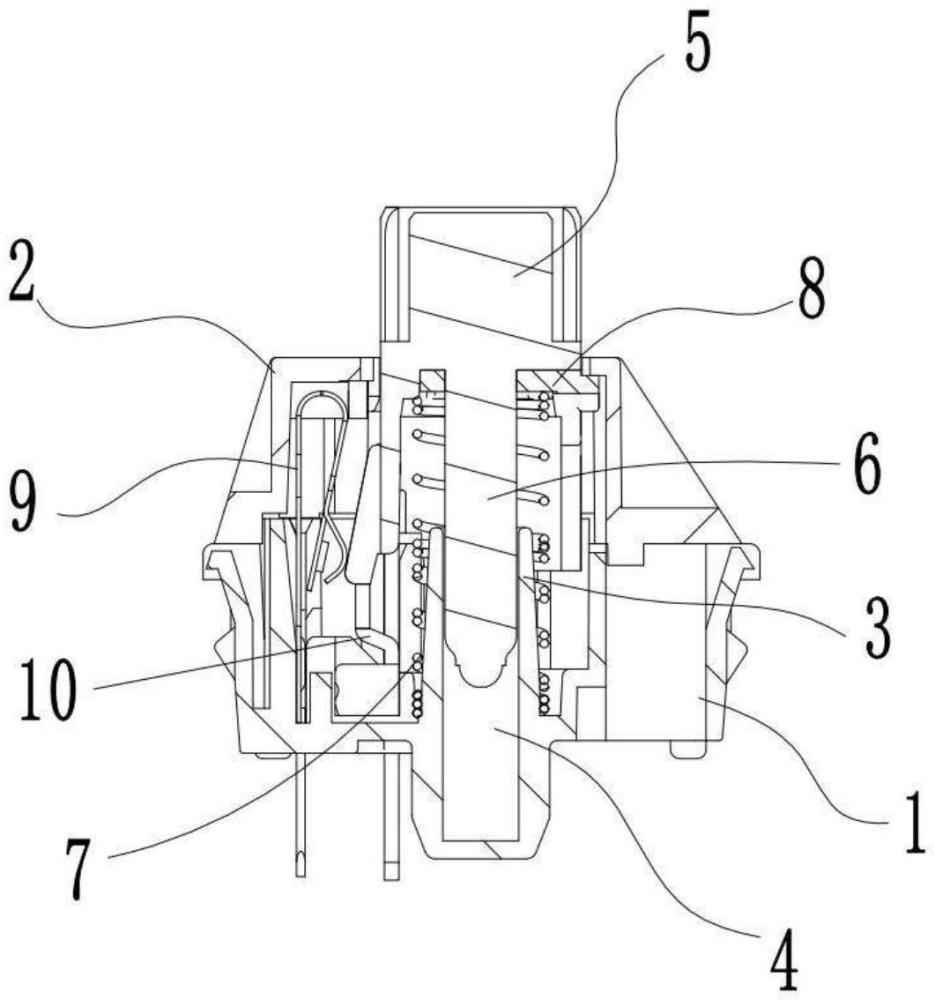

5、一種多引腳觸發靜音按鍵結構，包括基座以及安裝在所述基座上的上蓋，所述基座上設有安裝部以及設于所述安裝部上的導向孔；所述上蓋上滑動安裝有導芯，所述導芯上設有與所述導向孔滑動的定位部，所述定位部上套設有抵接在所述基座上的彈性元件；所述導芯上嵌設有硅膠墊，所述硅膠墊套設于所述定位部的底部且一端伸出所述導芯；所述導芯朝向所述基座滑動時，所述硅膠墊抵接在所述定位部上，所述導芯朝向所述上蓋滑動時，所述硅膠墊抵接在所述上蓋上。

6、優選的，所述基座上安裝有動觸片以及所述動觸片間隔設置的第一靜觸片、第二靜觸片，所述動觸片上設有第一接觸部以及第二接觸部；所述導芯相對于所述上蓋滑動時，所述第一接觸部與所述第一靜觸片導通或斷開，所述第二接觸部與所述第二靜觸片導通或斷開。

7、優選的，所述動觸片上設有位于所述第一接觸部兩側的兩個第一凸包，以及位于所述第二接觸部兩側的兩個第二凸包；所述導芯上設有與所述第一凸包滑動配合的第一導向部，以及與所述第二凸包滑動配合的第二導向部，所述第一導向部與所述第二導向部均從所述導芯朝向所述基座傾斜延伸。

8、優選的，所述第一凸包的凸起高度與所述第二凸包的凸起高度相同或不相同。

9、優選的，所述第一導向部的傾斜角度與所述第二導向部的傾斜角度相同或不相同。

10、優選的，所述導芯相對于所述上蓋滑動時具有第一滑動行程以及第二滑動行程。

11、優選的，所述第一靜觸片具有第一引腳，所述第二靜觸片具有第二引腳，所述動觸片具有第三引腳，所述第一引腳、所述第二引腳以及所述第三引腳均伸出于所述基座。

12、優選的，所述第一靜觸片上設有與所述第一接觸部配合的第一導電觸點，所述第二靜觸片上設有與所述第二接觸部配合的第二導電觸點。

13、優選的，所述動觸片上設有第一彈性折彎部以及第二彈性折彎部，所述第一接觸部與兩個所述第一凸包設于所述第一彈性折彎部，所述第二接觸部與兩個第二凸包設于所述第二彈性折彎部。

14、優選的，所述第一靜觸片上設有第三彈性折彎部，所述第一導電觸點設于所述第三彈性折彎部上；所述第二靜觸片上設有第四彈性折彎部，所述第二導電觸點設于所述第四彈性折彎部上。

15、(三)有益效果

16、通過基座上的安裝部設置導向孔對導芯上的定位部進行導向，而上蓋則對導芯被彈性元件推動復位實現限位，由此，在具體操作按鍵時，主要通過按壓導芯向下移動，釋放后通過彈性元件進行推動復位；

17、在導芯上設置硅膠墊，其中硅膠墊一端伸出在導芯外部，在導芯向下滑動碰到定位部時通過硅膠墊緩沖消除碰撞聲音，而在導芯被彈性元件推動復位時碰到上蓋時通過硅膠墊緩沖消除碰撞聲音；

18、由此在按動操作過程中不會產生碰撞聲音，實現靜音。

技術特征：

1.一種多引腳觸發靜音按鍵結構，其特征在于：包括基座以及安裝在所述基座上的上蓋，所述基座上設有安裝部以及設于所述安裝部上的導向孔；

2.根據權利要求1所述的一種多引腳觸發靜音按鍵結構，其特征在于：所述基座上安裝有動觸片以及所述動觸片間隔設置的第一靜觸片、第二靜觸片，所述動觸片上設有第一接觸部以及第二接觸部；

3.根據權利要求2所述的一種多引腳觸發靜音按鍵結構，其特征在于：所述動觸片上設有位于所述第一接觸部兩側的兩個第一凸包，以及位于所述第二接觸部兩側的兩個第二凸包；

4.根據權利要求3所述的一種多引腳觸發靜音按鍵結構，其特征在于：所述第一凸包的凸起高度與所述第二凸包的凸起高度相同或不相同。

5.根據權利要求4所述的一種多引腳觸發靜音按鍵結構，其特征在于：所述第一導向部的傾斜角度與所述第二導向部的傾斜角度相同或不相同。

6.根據權利要求5所述的一種多引腳觸發靜音按鍵結構，其特征在于：所述導芯相對于所述上蓋滑動時具有第一滑動行程以及第二滑動行程。

7.根據權利要求3-6任意一項所述的一種多引腳觸發靜音按鍵結構，其特征在于：所述第一靜觸片具有第一引腳，所述第二靜觸片具有第二引腳，所述動觸片具有第三引腳，所述第一引腳、所述第二引腳以及所述第三引腳均伸出于所述基座。

8.根據權利要求7所述的一種多引腳觸發靜音按鍵結構，其特征在于：所述第一靜觸片上設有與所述第一接觸部配合的第一導電觸點，所述第二靜觸片上設有與所述第二接觸部配合的第二導電觸點。

9.根據權利要求8所述的一種多引腳觸發靜音按鍵結構，其特征在于：所述動觸片上設有第一彈性折彎部以及第二彈性折彎部，所述第一接觸部與兩個所述第一凸包設于所述第一彈性折彎部，所述第二接觸部與兩個第二凸包設于所述第二彈性折彎部。

10.根據權利要求9所述的一種多引腳觸發靜音按鍵結構，其特征在于：所述第一靜觸片上設有第三彈性折彎部，所述第一導電觸點設于所述第三彈性折彎部上；

技術總結
本技術公開了一種多引腳觸發靜音按鍵結構，包括基座以及安裝在基座上的上蓋，基座上設有安裝部以及設于安裝部上的導向孔；上蓋上滑動安裝有導芯，導芯上設有與導向孔滑動的定位部，定位部上套設有抵接在基座上的彈性元件；導芯上嵌設有硅膠墊，硅膠墊套設于定位部的底部且一端伸出導芯；導芯朝向基座滑動時，硅膠墊抵接在定位部上，導芯朝向上蓋滑動時，硅膠墊抵接在上蓋上；在導芯上設置硅膠墊，其中硅膠墊一端伸出在導芯外部，在導芯向下滑動碰到定位部時通過硅膠墊緩沖消除碰撞聲音，而在導芯被彈性元件推動復位時碰到上蓋時通過硅膠墊緩沖消除碰撞聲音；由此在按動操作過程中不會產生碰撞聲音，實現靜音。

技術研發人員：何抗軍
受保護的技術使用者：東莞市單儀檢測設備有限公司
技術研發日：20240702
技術公布日：2025/4/28
