本發明屬于巡針設備，具體是一種手術室護理的尋針設備及其使用方法。

背景技術：

1、縫針作為外科手術過程中的關鍵工具。然而，由于手術操作的復雜性以及手術室環境的特殊性，縫針極易發生丟失。

2、通常對于掉落在地面上的縫針，醫護人員通常是通過目視或者采用小型金屬探測設備來對其進行尋找的。由于一些縫針，其體積較小(通常為0.2mm～1.3mm)，可能受地面反光區域影響形成視覺盲區，從而增加醫護人員的目視搜尋難度。同時，對于一些鈦合金針頭以及一些奧氏體不銹鋼縫針(如316不銹鋼)來說，由于鈦合金針頭通常呈現無磁性或者弱磁性并且具有弱導電性，因此醫護人員采用小型的金屬探測設備則極難探測到。對于316不銹鋼針頭來說，其在常溫下一般也會呈現無磁性或者弱磁性，由于其具有導電性能通過金屬導電性觸發信號，但當針頭直徑小于1mm，其對于小型的金屬探測設備也極難探測到，因此醫護人員對這類針頭大多只能通過目視搜尋而降低搜尋效率。

3、因此為解決上述問題，提出了一種手術室護理的尋針設備及其使用方法。

技術實現思路

1、為解決上述背景技術中提出的問題，本發明提供了一種手術室護理的尋針設備及其使用方法，解決了一些特殊材料制成的針頭只能通過目視尋找的問題。

2、為實現上述目的，本發明提供如下技術方案：一種手術室護理的尋針設備，包括支座和扣合安裝于其上的蓋體，還包括：尋針機構，其活動安裝于支座和蓋體之間；驅動輪組件，其設置于支座上用于對支座進行支撐以及驅動尋針機構轉動；

3、其中，所述支座上設置有用于對尋針機構進行支撐的若干組支撐組件；

4、所述尋針機構包括相互平行且錯位設置的尋針件一和尋針件二，所述尋針件一包括軸體一和套設于軸體一外部的充氣膜一，所述尋針件二包括軸體二和套設于軸體二外部的充氣膜二，所述充氣膜一和充氣膜二底部延伸至支座的下方且均能與地面接觸；

5、所述支撐組件還包括輥軸一、輥軸二和傳動輥一，三者均能對軸體一和軸體二進行支撐，所述傳動輥一與驅動輪組件傳動連接，所述輥軸二和傳動輥一能對相鄰兩個軸體一或軸體二的端部進行支撐；

6、所述驅動輪組件能通過驅動傳動輥一旋轉使尋針件一和尋針件二同方向旋轉；

7、所述支座上還設置有推板組一和推板組二，兩者分別與兩組輥軸二傳動連接并能相向移動對尋針機構進行擠壓。

8、優選地，所述蓋體上安裝有限位輥，當蓋體扣合在支座上時，若干組所述限位輥分別位于對應的支撐組件上方并分別對軸體一和軸體二在垂直方向上進行限位。

9、優選地，所述蓋體上開設有插孔，所述支座上還固接有能插入插孔中的插銷。

10、優選地，所述驅動輪組件包括活動安裝于支座兩側的帶齒滾輪，所述支座上還活動安裝有傳動軸，所述傳動軸兩端延伸至支座外部且固接有與帶齒滾輪嚙合的齒輪，所述傳動軸上還等距設置有同步帶一，若干所述傳動輥一均通過同步帶一與傳動軸傳動連接。

11、優選地，所述帶齒滾輪分別與充氣膜一和充氣膜二直徑以及旋轉速度相同。

12、優選地，所述輥軸二中部開設有往復螺紋；

13、所述推板組一包括活動連接于支座內部的架體一，所述架體一中部與其中一個所述輥軸二的中部螺紋連接，所述支座內部還活動連接有若干推板一，且若干所述推板一分別位于充氣膜一和充氣膜二的一側，所述架體一上還固接有與推板一固定連接的推桿一。

14、優選地，所述推板組二包括活動連接于支座內部的架體二，所述架體二中部與其中一個所述輥軸二的中部螺紋連接，所述支座內部還活動連接有若干推板二，且若干所述推板二分別位于充氣膜一和充氣膜二的另一側，所述架體二上還固接有與推板二固定連接的推桿二。

15、優選地，所述支座一側活動安裝有傳動輥二，所述傳動輥二外周環形陣列設置有能依次與地面接觸的柔性弧板，所述柔性弧板上設置有同步帶二，且所述柔性弧板通過同步帶二與傳動軸傳動連接；

16、所述支座另一側固接有護板，所述護板底部與地面接觸。

17、一種手術室護理的尋針設備的使用方法，采用如一種手術室護理的尋針設備，使用方法如下：醫護人員將裝置放置在地面上并推動裝置移動使支座并通過驅動輪組件驅動傳動輥一旋轉，此時若干傳動輥一會分別帶動軸體一和軸體二旋轉，進而使得充氣膜一和充氣膜二沿著地面移動，針頭位于充氣膜一或者充氣膜二下方時，會使得針頭戳破充氣膜一或者充氣膜二，此時醫護人員即可打開蓋體并查看充氣膜一或者充氣膜二是否破裂，從而確定針頭位置。

18、與現有技術相比，本發明的有益效果如下：

19、上述方案通過醫護人員將裝置放置在地面上并推動裝置移動使支座并通過驅動輪組件驅動傳動輥一旋轉，此時若干傳動輥一會分別帶動軸體一和軸體二旋轉，進而使得充氣膜一和充氣膜二沿著地面移動，針頭位于充氣膜一或者充氣膜二下方時，會使得針頭戳破充氣膜一或者充氣膜二，此時醫護人員即可打開蓋體并查看充氣膜一或者充氣膜二是否破裂，從而確定針頭位置，從而解決了一些特殊材料制成的針頭只能通過目視尋找的問題；

20、上述方案通過在裝置移動時通過驅動輪組件的傳動，傳動輥一還會通過軸體一帶動輥軸二旋轉，兩組充氣膜一的旋轉會帶動架體一和架體二往復移動，從而使推板一和推板二持續的做相向移動并實現對充氣膜一和充氣膜二的擠壓，此時當針頭與充氣膜一和充氣膜二接觸時，由于兩者產生的形變，更容易使針頭在接觸充氣膜一或充氣膜二時破裂，進而提高尋針的準確性；

21、上述方案通過在支座移動時傳動軸還會通過同步帶二帶動傳動輥二旋轉，從而使若干個柔性弧板間歇的與地面接觸，避免柔性弧板會隨著支座的移動將針頭推走，同時通過柔性弧板和護板的阻擋，當充氣膜一或者充氣膜二破裂時，避免兩者破裂時產生的氣流將針頭沖出支座外部。

技術特征：

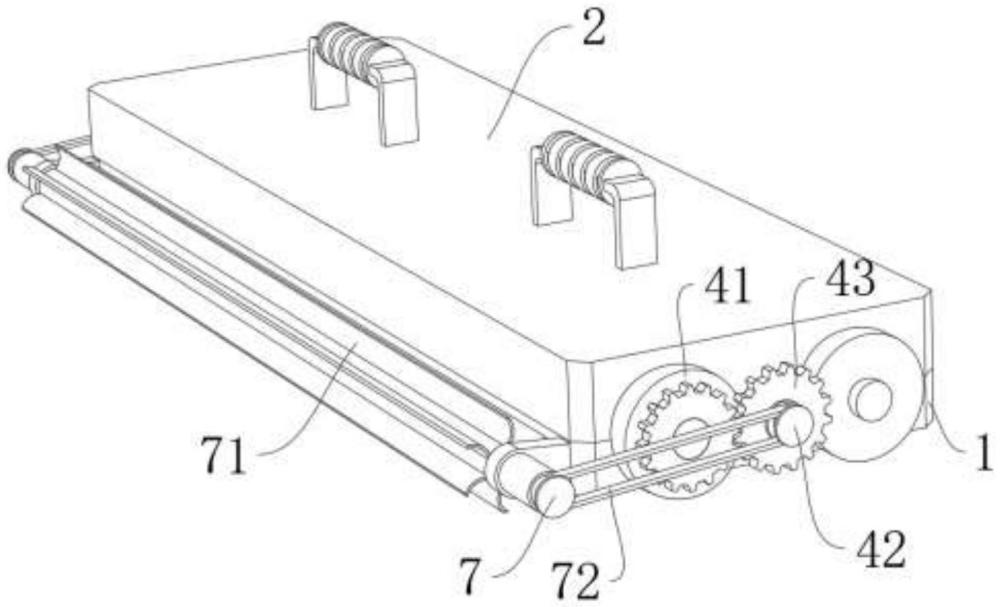

1.一種手術室護理的尋針設備，包括支座(1)和扣合安裝于其上的蓋體(2)，其特征在于，還包括：

2.根據權利要求1所述的手術室護理的尋針設備，其特征在于：所述蓋體(2)上安裝有限位輥(21)，當蓋體(2)扣合在支座(1)上時，若干組所述限位輥(21)分別位于對應的支撐組件(11)上方并分別對軸體一(311)和軸體二(321)在垂直方向上進行限位。

3.根據權利要求1所述的手術室護理的尋針設備，其特征在于：所述蓋體(2)上開設有插孔(22)，所述支座(1)上還固接有能插入插孔(22)中的插銷(12)。

4.根據權利要求1所述的手術室護理的尋針設備，其特征在于：所述驅動輪組件(4)包括活動安裝于支座(1)兩側的帶齒滾輪(41)，所述支座(1)上還活動安裝有傳動軸(42)，所述傳動軸(42)兩端延伸至支座(1)外部且固接有與帶齒滾輪(41)嚙合的齒輪(43)，所述傳動軸(42)上還等距設置有同步帶一(44)，若干所述傳動輥一(113)均通過同步帶一(44)與傳動軸(42)傳動連接。

5.根據權利要求4所述的手術室護理的尋針設備，其特征在于：所述帶齒滾輪(41)分別與充氣膜一(312)和充氣膜二(322)直徑以及旋轉速度相同。

6.根據權利要求1所述的手術室護理的尋針設備，其特征在于：所述輥軸二(112)中部開設有往復螺紋；

7.根據權利要求6所述的手術室護理的尋針設備，其特征在于：所述推板組二(6)包括活動連接于支座(1)內部的架體二(61)，所述架體二(61)中部與其中一個所述輥軸二(112)的中部螺紋連接，所述支座(1)內部還活動連接有若干推板二(63)，且若干所述推板二(63)分別位于充氣膜一(312)和充氣膜二(322)的另一側，所述架體二(61)上還固接有與推板二(63)固定連接的推桿二(62)。

8.根據權利要求4所述的手術室護理的尋針設備，其特征在于：所述支座(1)一側活動安裝有傳動輥二(7)，所述傳動輥二(7)外周環形陣列設置有能依次與地面接觸的柔性弧板(71)，所述柔性弧板(71)上設置有同步帶二(72)，且所述柔性弧板(71)通過同步帶二(72)與傳動軸(42)傳動連接；

9.一種手術室護理的尋針設備的使用方法，采用如權利要求1所述的一種手術室護理的尋針設備，其特征在于，使用方法如下：醫護人員將裝置放置在地面上并推動裝置移動使支座(1)并通過驅動輪組件(4)驅動傳動輥一(113)旋轉，此時若干傳動輥一(113)會分別帶動軸體一(311)和軸體二(321)旋轉，進而使得充氣膜一(312)和充氣膜二(322)沿著地面移動，針頭位于充氣膜一(312)或者充氣膜二(322)下方時，會使得針頭戳破充氣膜一(312)或者充氣膜二(322)，此時醫護人員即可打開蓋體(2)并查看充氣膜一(312)或者充氣膜二(322)是否破裂，從而確定針頭位置。

技術總結
本發明屬于巡針設備技術領域，且公開了一種手術室護理的尋針設備及其使用方法，包括支座和扣合安裝于其上的蓋體，還包括：尋針機構，其活動安裝于支座和蓋體之間；驅動輪組件，其設置于支座上用于對支座進行支撐以及驅動尋針機構轉動。上述方案通過醫護人員將裝置放置在地面上并推動裝置移動使支座驅動傳動輥一旋轉，此時若干傳動輥一會分別帶動軸體一和軸體二旋轉，進而使得充氣膜一和充氣膜二沿著地面移動，針頭位于充氣膜一或者充氣膜二下方時，會使得針頭戳破充氣膜一或者充氣膜二，此時醫護人員即可打開蓋體并查看充氣膜一或者充氣膜二是否破裂并確定針頭位置，從而解決了一些特殊材料制成的針頭只能通過目視尋找的問題。

技術研發人員：徐麗娟,張安麗,蹇映
受保護的技術使用者：中國人民解放軍總醫院第八醫學中心
技術研發日：
技術公布日：2025/4/28
