本技術涉及管接頭，具體地說，涉及密封連接過渡轉型接口結構。

背景技術：

1、接頭，通信術語，是安裝在電纜與電纜之間，具有一定絕緣和密封性能。

2、現有專利(公開號：cn201821144446.1)公開了一種接頭，本實用新型公開了一種接頭，其特征在于，所述接頭包括主骨架，主骨架上設置有掛件部，掛件部包括防止工具掉落的限制段和懸掛工具的懸掛段，限制段與懸掛段相連，主骨架設置有用于與伸縮桿連接的第一連接部，第一連接部位于主骨架的下端，第一連接部設置有方便轉動的活動區和防止移位的第一固定區，主骨架設置有用于將本實用新型固定在墻上的掛墻裝置。與現有技術相比，本實用新型一種接頭，通過限制掛件的活動范圍，防止作業期間，工具從接頭掉落，砸傷人員及砸壞設備，降低作業風險及作業人員的勞動強度。同時通過設置掛墻裝置，使接頭可作為懸掛物品的掛鉤使用，提高了本實用新型一種接頭的利用率。

3、為了方便后期人員把接頭方便進一步的完善連接密封連接過渡轉型接口結構更便利遂利用相應適配的密封連接過渡轉型接口結構更便利此外接頭自身后續的擴展階段更便捷，遂有必要改進常規的密封連接過渡轉型接口結構。

技術實現思路

1、(一)解決的技術問題

2、針對現有技術的不足，本實用新型的目的在于提供密封連接過渡轉型接口結構。

3、(二)技術方案

4、為實現上述目的，本實用新型提供如下技術方案，密封連接過渡轉型接口結構，所采用的技術方案是：包括接通機構、管通機構和分支機構；

5、其特征在于：所述接通機構包括用于管接的連通套管，所述連通套管的一端安裝有接入套，所述連通套管的一端安裝有錐形連接頭，所述錐形連接頭的表面套設有密封套，所述密封套的一端安裝有管通機構。

6、作為本實用新型一種優選方案：所述管通機構包括管通設置在密封套一端的管接套，所述管接套的套的外壁表面均勻開設有凹型插槽，所述凹型插槽均勻設置在管接套的外側壁表面。

7、作為本實用新型一種優選方案：所述管接套的背面連通有銜接套管，所述銜接套管的一端連接有接通連管，所述接通連管中部開設有車削槽，所述車削槽的槽位表面依次布設有若干個銜接釘。

8、作為本實用新型一種優選方案：所述銜接套管的背面管接有管通管，所述管通管的邊緣均貼合安裝有若干個貼合基座，所述管通管的背面連通有銜接套，所述銜接套的一端設有第一套管，所述第一套管的表面設有擰接座。

9、作為本實用新型一種優選方案：所述分支機構包括設置在第一套管端頭的分支套管，所述分支套管的兩端均開設有裝配開孔，所述裝配開孔的表面連通有連接管，所述連接管的頂端表面套設有螺紋套。

10、作為本實用新型一種優選方案：所述螺紋套的內側壁依次開設有若干個接入螺紋，所述分支套管的背面設有翻蓋，所述翻蓋的頂端中部設有鉸接輥軸，所述鉸接輥軸的邊緣套設有弧形套，所述弧形套的中部開設有螺紋接入套，所述螺紋接入套的中部橫向連通有第二套管，所述第二套管的邊側壁均勻環繞安裝有若干個連接螺釘，所述第二套管的中部開設有圓形開孔。

11、作為本實用新型一種優選方案：所述圓形開孔的一端管通有伸縮連接管，所述伸縮連接管的頂端管通有接入套管。

12、(三)有益效果

13、與現有技術相比，本實用新型提供了密封連接過渡轉型接口結構，具備以下有益效果：

14、1)通過設置的接入套和連通套管以及錐型連接頭的一端實現套接一端實現間接連通，采用的密封套和管接套和凹型插槽的槽位方便密封連接過渡轉型接口結構得以密封過渡，作為連通端進行連通置換；

15、2)采用的管通管和后端的銜接套管以便于實現具體分支套管加以管通，采用的分支套管和兩端的圓形開孔的孔位結構，兩旁連接管結構的螺紋套的套結構實現分支引導，采用的接入螺紋和邊側的螺紋套的套接狀態，接入螺釘完成接縫密封，采用的鉸接輥軸和端頭的弧形套翻開，采用的套管的管通結構利用兩旁的連接螺釘的結構實現延伸，采用的伸縮連接管和頂端的接入套管實現連通。

技術特征：

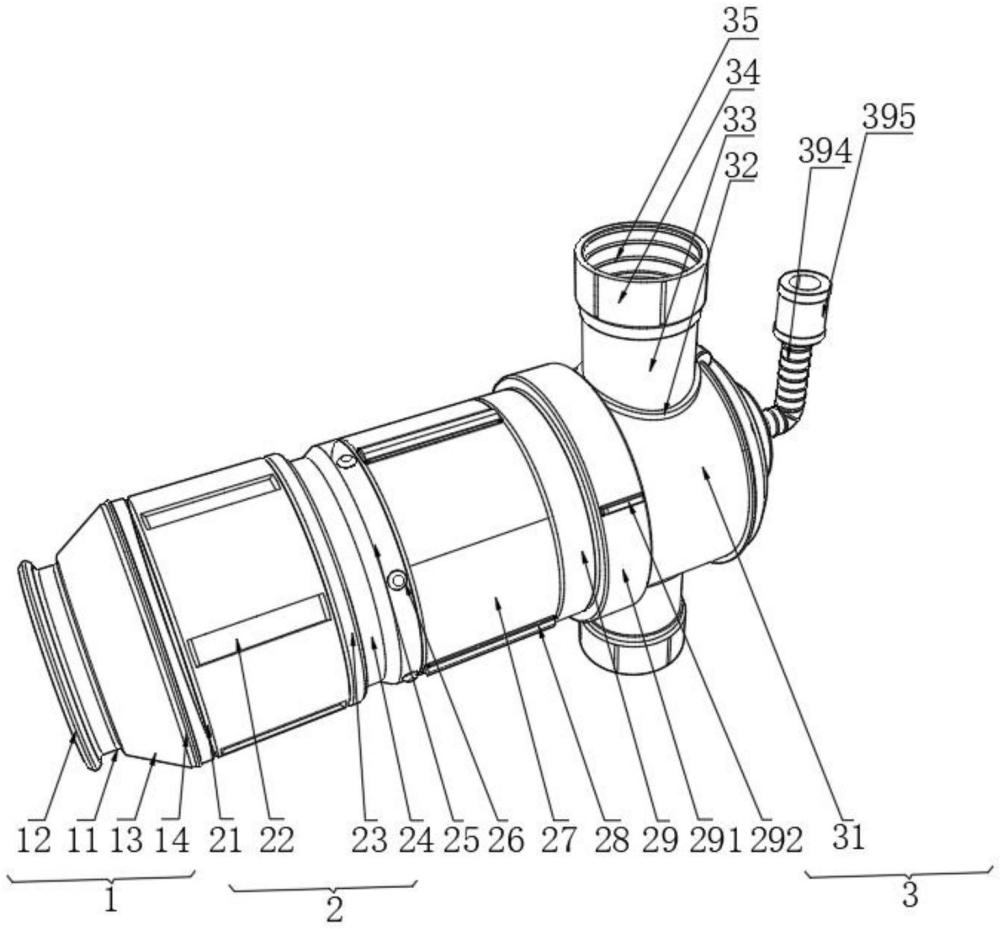

1.密封連接過渡轉型接口結構，包括接通機構(1)、管通機構(2)和分支機構(3)；

2.根據權利要求1所述的密封連接過渡轉型接口結構，其特征在于：所述管通機構(2)包括管通設置在密封套(14)一端的管接套(21)，所述管接套(21)的套的外壁表面均勻開設有凹型插槽(22)，所述凹型插槽(22)均勻設置在管接套(21)的外側壁表面。

3.根據權利要求2所述的密封連接過渡轉型接口結構，其特征在于：所述管接套(21)的背面連通有銜接套管(23)，所述銜接套管(23)的一端連接有接通連管(24)，所述接通連管(24)中部開設有車削槽(25)，所述車削槽(25)的槽位表面依次布設有若干個銜接釘(26)。

4.根據權利要求3所述的密封連接過渡轉型接口結構，其特征在于：所述銜接套管(23)的背面管接有管通管(27)，所述管通管(27)的邊緣均貼合安裝有若干個貼合基座(28)，所述管通管(27)的背面連通有銜接套(29)，所述銜接套(29)的一端設有第一套管(291)，所述第一套管(291)的表面設有擰接座(292)。

5.根據權利要求1所述的密封連接過渡轉型接口結構，其特征在于：所述分支機構(3)包括設置在第一套管(291)端頭的分支套管(31)，所述分支套管(31)的兩端均開設有裝配開孔(32)，所述裝配開孔(32)的表面連通有連接管(33)，所述連接管(33)的頂端表面套設有螺紋套(34)。

6.根據權利要求5所述的密封連接過渡轉型接口結構，其特征在于：所述螺紋套(34)的內側壁依次開設有若干個接入螺紋(35)，所述分支套管(31)的背面設有翻蓋(36)，所述翻蓋(36)的頂端中部設有鉸接輥軸(37)，所述鉸接輥軸(37)的邊緣套設有弧形套(38)，所述弧形套(38)的中部開設有螺紋接入套(39)，所述螺紋接入套(39)的中部橫向連通有第二套管(391)，所述第二套管(391)的邊側壁均勻環繞安裝有若干個連接螺釘(392)，所述第二套管(391)的中部開設有圓形開孔(393)。

7.根據權利要求6所述的密封連接過渡轉型接口結構，其特征在于：所述圓形開孔(393)的一端管通有伸縮連接管(394)，所述伸縮連接管(394)的頂端管通有接入套管(395)。

技術總結
本技術涉及管接頭技術領域，具體是密封連接過渡轉型接口結構，包括接通機構、管通機構和分支機構，接通機構包括用于管接的連通套管，連通套管的一端安裝有接入套，連通套管的一端安裝有錐形連接頭，錐形連接頭的表面套設有密封套，密封套的一端安裝有管通機構，本技術通過設置的接入套和連通套管以及錐形連接頭的一端實現套接一端實現間接連通，采用的密封套和管接套和凹型插槽的槽位方便密封連接過渡轉型接口結構結構得以密封過渡作為連通端進行連通置換。
