本技術涉及斷路器領域，具體是一種用于漏電斷路器的解鎖裝置。

背景技術：

1、在電力系統中，漏電斷路器作為關鍵的安全保護裝置，其重要性不言而喻。它能在檢測到漏電電流超過預設閾值時迅速切斷電路，從而保護人員和設備的安全，然而，現有的漏電斷路器在操作過程中，尤其是解鎖脫扣環節，往往存在結構復雜、操作不便的問題。

2、具體來說，傳統的漏電斷路器解鎖脫扣機構通常由多個部件組成，這些部件之間需要通過精密的聯動配合才能實現解鎖動作。這種設計不僅增加了制造成本和難度，還可能導致在長期使用過程中因部件磨損或配合不精確而出現解鎖不精準、不及時的情況，此外，復雜的結構也意味著更多的維護工作量，增加了運維成本。

技術實現思路

1、為了彌補現有技術的脫扣機構部件之間需要通過精密的聯動配合才能實現解鎖動作，不夠精準和不便捷的問題，本實用新型提出一種用于漏電斷路器的解鎖裝置。

2、本實用新型解決其技術問題所采用的技術方案是：一種用于漏電斷路器的解鎖裝置，包括殼體，所述殼體具有左腔室和右腔室，所述左腔室內開設有活動槽，所述活動槽與右腔室連通，所述右腔室內具有安裝槽，所述安裝槽內轉動連接有撥動片，所述撥動片的一端連接有脫扣針，所述脫扣針的一端通過活動槽延伸至左腔室內。

3、所述活動槽內設置有支撐桿，所述支撐桿的外壁轉動連接有轉動桿，所述轉動桿上設置有用于抵觸脫扣針的抵觸件。

4、作為優選，所述左腔室內固定連接有線圈鐵芯，所述線圈鐵芯上設置有頂桿和用于促使頂桿復位的鐵芯彈簧，所述頂桿與轉動桿配合。

5、作為優選，所述轉動桿的形狀呈“l(fā)”形，所述轉動桿上開設有與支撐桿間隙配合的圓孔。

6、作為優選，所述轉動桿的頂部開設有u形槽，所述頂桿的形狀呈“t”形，所述頂桿穿過u形槽后與轉動桿配合。

7、作為優選，所述抵觸件包括設置在轉動桿底部的抵觸塊，所述抵觸塊上開設有用于抵觸脫扣針的環形槽，所述環形槽內壁設置有第二墊片。

8、作為優選，所述第二墊片為彈性材料制成。

9、作為優選，所述活動槽的內壁設置有第一墊片，所述第一墊片為彈性材料制成。

10、作為優選，所述殼體的頂部開設有裝配槽，所述裝配槽內設置有開關撥桿，所述撥動片的一端與開關撥桿連接。

11、本實用新型的有益之處在于：

12、1.本實用新型通過脫扣針、支撐桿和轉動桿的結構設計，將解鎖過程簡化為僅由線圈鐵芯與轉動桿的直接聯動完成，去除了傳統解鎖機構中復雜的多部件聯動結構，不僅減少了零部件數量，還降低了組裝難度，使得整體結構更加緊湊，實現了整體體積的小型化，便于安裝和維護，由于減少了中間傳動環節，本裝置在解鎖過程中減少了因部件間配合誤差導致的精度損失，線圈鐵芯直接驅動轉動桿轉動，確保了脫扣動作的準確性和及時性，提高了漏電斷路器的保護性能；

13、2.本實用新型通過抵觸塊、環形槽和第二墊片的結構設計，確保了轉動桿在轉動過程中能夠穩固地抵觸脫扣針，有效防止滑脫現象的發生，提升了脫扣作業的穩定性，還顯著延長了裝置的使用壽命，降低了因滑脫導致的故障率和維護成本。

14、3.本實用新型通過在活動槽內壁的一端設置第一墊片，當轉動桿轉動并抵觸脫扣針時，第一墊片能有效吸收脫扣針與活動槽內壁接觸產生的振動，保護了其他精密部件免受振動損害。

技術特征：

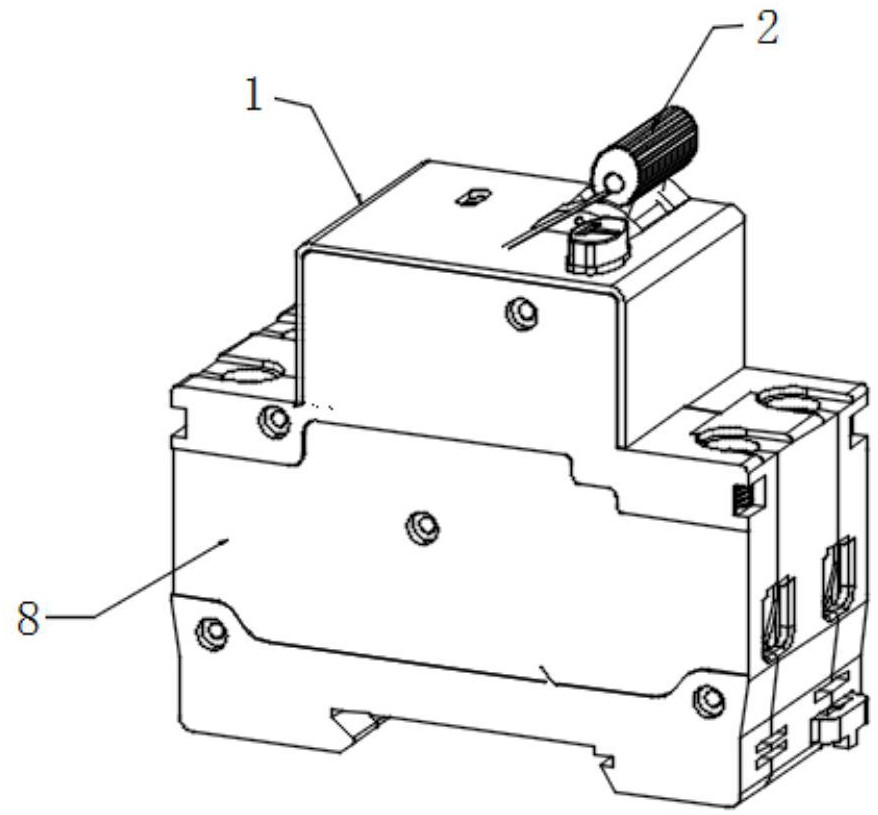

1.一種用于漏電斷路器的解鎖裝置，包括殼體（1），其特征在于：所述殼體（1）具有左腔室（101）和右腔室（102），所述左腔室（101）內開設有活動槽（104），所述活動槽（104）與右腔室（102）連通，所述右腔室（102）內具有安裝槽（1020），所述安裝槽（1020）內轉動連接有撥動片（3），所述撥動片（3）的一端連接有脫扣針（301），所述脫扣針（301）的一端通過活動槽（104）延伸至左腔室（101）內；

2.根據權利要求1所述的一種用于漏電斷路器的解鎖裝置，其特征在于：所述左腔室（101）內固定連接有線圈鐵芯（7），所述線圈鐵芯（7）上設置有頂桿（701）和用于促使頂桿（701）復位的鐵芯彈簧，所述頂桿（701）與轉動桿（5）配合。

3.根據權利要求2所述的一種用于漏電斷路器的解鎖裝置，其特征在于：所述轉動桿（5）的形狀呈“l(fā)”形，所述轉動桿（5）上開設有與支撐桿（4）間隙配合的圓孔。

4.根據權利要求2所述的一種用于漏電斷路器的解鎖裝置，其特征在于：所述轉動桿（5）的頂部開設有u形槽（501），所述頂桿（701）的形狀呈“t”形，所述頂桿（701）穿過u形槽（501）后與轉動桿（5）配合。

5.根據權利要求1所述的一種用于漏電斷路器的解鎖裝置，其特征在于：所述抵觸件包括設置在轉動桿（5）底部的抵觸塊（6），所述抵觸塊（6）上開設有用于抵觸脫扣針（301）的環形槽（601），所述環形槽（601）內壁設置有第二墊片（602）。

6.根據權利要求5所述的一種用于漏電斷路器的解鎖裝置，其特征在于：所述第二墊片（602）為彈性材料制成。

7.根據權利要求1所述的一種用于漏電斷路器的解鎖裝置，其特征在于：所述活動槽（104）的內壁設置有第一墊片（1040），所述第一墊片（1040）為彈性材料制成。

8.根據權利要求1所述的一種用于漏電斷路器的解鎖裝置，其特征在于：所述殼體（1）的頂部開設有裝配槽（103），所述裝配槽（103）內設置有開關撥桿（2），所述撥動片（3）的一端與開關撥桿（2）連接。

技術總結
本技術屬于斷路器領域，具體的說是一種用于漏電斷路器的解鎖裝置，包括殼體，所述殼體具有左腔室和右腔室，所述左腔室內開設有活動槽，所述活動槽與右腔室連通，所述右腔室內具有安裝槽；通過脫扣針、支撐桿和轉動桿的結構設計，將解鎖過程簡化為僅由線圈鐵芯與轉動桿的直接聯動完成，去除了傳統解鎖機構中復雜的多部件聯動結構，不僅減少了零部件數量，還降低了組裝難度，使得整體結構更加緊湊，實現了整體體積的小型化，便于安裝和維護，由于減少了中間傳動環節，本裝置在解鎖過程中減少了因部件間配合誤差導致的精度損失，線圈鐵芯直接驅動轉動桿轉動，確保了脫扣動作的準確性和及時性，提高了漏電斷路器的保護性能。

技術研發人員：王鳳嬌,丁國才
受保護的技術使用者：樂清市朗方電氣有限公司
技術研發日：20240717
技術公布日：2025/4/28
