本公開的實施例涉及一種用于操作低電壓ac微電網控制器的方法、設備和計算機可讀介質。

背景技術：

1、微電網是具有定義的電氣邊界的本地電網，充當單個可控實體。微電網可以包括分布式能源，諸如光伏設備、風力渦輪機、電池儲能系統(bess)和負載。微電網可以在并網模式或孤島模式下操作。在并網模式下，微電網與傳統的廣域電網(宏電網)連接并且同步操作。在孤島模式下，沒有來自廣域電網的支持，并且微電網自主運作。微電網配置可以是直流、交流或混合。ac微電網可以與廣域電網結合操作。

2、世界的各個國家和區域都為微電網開發了自己的電網代碼，諸如美國ieee?1547代碼、意大利cei0-16代碼和德國vde?ar4110代碼。每個電網代碼都可以指定用于管理微電網的許多調節曲線。微電網控制器需要在符合給定電網代碼的同時管理微電網中的der。微電網控制器還需要對來自der的輸入數據進行排序，以獲得與管理微電網相關的數據。

技術實現思路

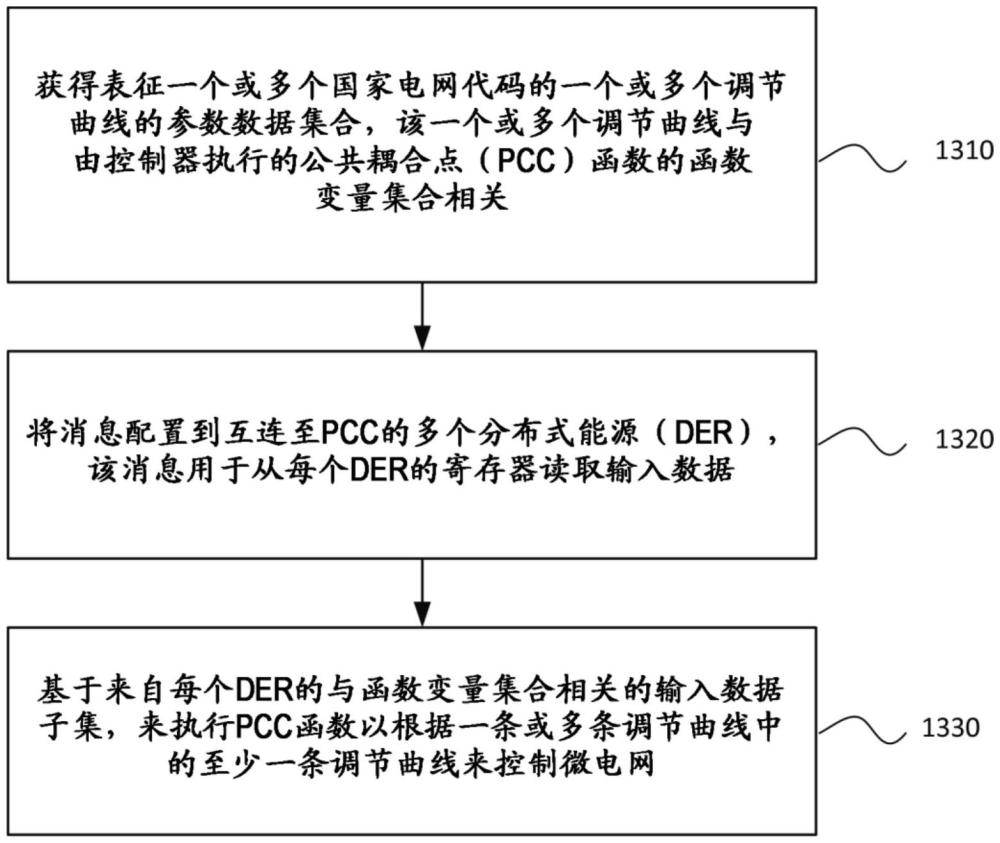

1、本公開的實施例提供了一種用于操作微電網的控制器的方法。該方法包括獲得表征一個或多個國家電網代碼的一條或多條調節曲線的參數數據集合。一條或多條調節曲線與由控制器執行的公共耦合點(pcc)函數的函數變量集合相關。該方法還包括將消息配置到互連至pcc的多個分布式能源。該消息被配置用于從每個der的寄存器讀取輸入數據。該方法還包括基于來自每個der的輸入數據的與函數變量集合相關的子集，執行pcc函數以根據一條或多條調節曲線中的至少一條調節曲線來控制微電網。

技術特征：

1.一種用于操作微電網的控制器的方法，所述方法包括：

2.根據權利要求1所述的方法，還包括：

3.根據權利要求2所述的方法，其中所述多個der中的每個der被分類為負載、源或存儲中的一種。

4.根據權利要求1所述的方法，其中每條相應的調節曲線指定所述函數變量集合中的兩個函數變量之間的關系，并且每條相應的調節曲線包括由多個端點界定的分段線性區域，并且其中所述參數數據集合包括界定所述分段線性區域的所述多個端點的坐標。

5.根據權利要求4所述的方法，其中所述一條或多條調節曲線包括無功功率相對于電壓曲線(volt-var)、無功功率相對于有功功率曲線(watt-var)、無功功率相對于功率因子曲線(pf-var)、有功功率相對于電壓曲線(volt-watt)、低電壓穿越曲線、高電壓穿越曲線或者頻率下降曲線中的一種或多種。

6.根據權利要求1所述的方法，其中所述一個或多個國家電網代碼選自預定義的國家電網代碼庫。

7.根據權利要求6所述的方法，其中所述預定義的國家電網代碼庫包括ieee?1547代碼、cei0-16代碼或者vde?ar4110代碼中的一種或多種。

8.根據權利要求6所述的方法，其中所述一個或多個國家電網代碼包括兩種或多種不同的國家電網代碼，其中所述一條或多條調節曲線包括所述兩種或多種不同的國家電網代碼的多條調節曲線，并且其中表征所述多條調節曲線的所述參數數據集合在所述不同的國家電網代碼之間具有公共數據格式。

9.根據權利要求1所述的方法，其中表征所述一個或多個國家電網代碼的所述一條或多條調節曲線的所述參數數據集合在所述控制器中預加載。

10.根據權利要求1所述的方法，還包括：

11.根據權利要求1所述的方法，還包括：

12.根據權利要求11所述的方法，還包括：

13.一種用于控制微電網的控制器，所述微電網包括多個分布式能源der，所述多個分布式能源der互連至所述公共耦合點pcc，所述控制器包括：

14.根據權利要求13所述的控制器，其中：

15.根據權利要求13所述的控制器，其中每條相應的調節曲線指定所述函數變量集合中的兩個函數變量之間的關系，并且每條相應的調節曲線包括由多個端點界定的分段線性區域，并且其中所述參數數據集合包括界定所述分段線性區域的所述多個端點的坐標。

16.根據權利要求13所述的控制器，其中所述一個或多個國家電網代碼選自預定義的國家電網代碼庫。

17.根據權利要求13所述的控制器，其中所述一個或多個國家電網代碼包括兩種或多種不同的國家電網代碼，其中所述一條或多條調節曲線包括所述兩種或多種不同的國家電網代碼的多條調節曲線，并且其中表征所述多條調節曲線的所述參數數據集合在所述兩種或多種不同的國家電網代碼之間具有公共數據格式。

18.一種非瞬態計算機可讀介質，其上存儲有指令，所述指令在由一個或多個硬件處理器執行時，使得執行用于操作微電網的控制器的方法，所述方法包括：

19.根據權利要求18所述的非瞬態計算機可讀介質，其中每條相應的調節曲線指定所述函數變量集合中的兩個函數變量之間的關系，并且每條相應的調節曲線包括由多個端點界定的分段線性區域，并且其中所述參數數據集合包括界定所述分段線性區域的所述多個端點的坐標。

20.根據權利要求18所述的非瞬態計算機可讀介質，其中所述一個或多個國家電網代碼包括兩種或多種不同的國家電網代碼，其中所述一條或多條調節曲線包括所述兩種或多種不同的國家電網代碼的多條調節曲線，并且其中表征所述多條調節曲線的所述參數數據集合在所述兩種或多種不同的國家電網代碼之間具有公共數據格式。

技術總結
本公開涉及針對代碼兼容的低電壓AC微電網控制器的參數化。一種用于操作針對微電網的控制器的方法包括：獲得表征一個或多個國家電網代碼的一條或多條調節曲線的參數數據集合。一條或多條調節曲線與由控制器執行的針對公共耦合點PCC函數的函數變量集合相關。該方法還包括將消息配置到多個分布式能源DER，多個分布式能源DER互連至PCC。該消息被配置用于從每個DER的寄存器讀取輸入數據。該方法還包括基于來自每個DER的輸入數據的與函數變量集合相關的子集，來執行PCC函數以根據一條或多條調節曲線中的至少一條調節曲線來控制微電網。

技術研發人員：雅各布·T·米西奧,阿尼凱特·M·喬希,莫因·喬賓尼,哈里什·蘇亞納拉亞納
受保護的技術使用者：ABB瑞士股份有限公司
技術研發日：
技術公布日：2025/4/28
